| Номер в госреестре | 75711-19 |
| Наименование СИ | Тележки весоповерочные самоходные |
| Обозначение типа СИ | ТВПС-2000М |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2019 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тележки весоповерочные самоходные «ТВПС-2000М» (далее - тележки) предназначены для воспроизведения статической нагрузки, эквивалентной действию гирь класса точности М1 по ГОСТ OIML R 111-1-2009, на поверяемых вагонных весах, а также для перемещения эталонных гирь при проведении процедуры поверки вагонных весов.
Принцип действия тележки основан на пропорциональности ее массы и веса, воздействующего на рельсы железнодорожных весов, на которых она установлена.
Тележка состоит из несущей рамы и механизма передвижения с питанием от внешней электросети. Рама тележки покрыта настилом, на котором установлены конусные фиксаторы, обеспечивающие устойчивое положение эталонных гирь на тележке при ее перемещении. Для точной подгонки массы в тележке предусмотрены подгоночные полости. Знак поверки наносится на свинцовую пломбу, блокирующую винт крепления крышки подгоночной полости. На раме предусмотрены петли для транспортировки тележки.
Рама тележки опирается на две ходовые оси механизма передвижения. Механизм передвижения смонтирован на одной или двух осях. Мотор-редуктор соединён с ходовой осью при помощи муфт.
Тележка может входить в состав весоповерочного комплекса, который будет являться источником питания.

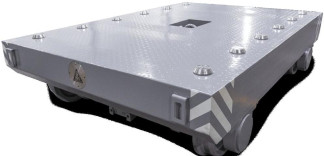

Общий вид тележки с обозначением мест пломбирования (клеймения) от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение массы тележки, кг | 2000 |
| Пределы допускаемых отклонений массы тележки от номинального значения, кг | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса перевозимых эталонных гирь 4-го разряда, кг | до 48 000 |
| Скорость передвижения тележки, м/с, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С не более % | от -50 до +50 90 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 +57 50 ± 1 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 1000 2100 3300 |
| Потребляемая мощность, ВА, не более | 8000 |
| Значение вероятности безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет | 16 |
наносится на маркировочную табличку, закреплённую на тележке, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тележки весоповерочные самоходные «ТВПС-2000М» | - | 1 шт. |
| Руководство по эксплуатации | УФГИ.404229.003 РЭ | 1 экз. |
| Методика поверки | МП 2301-0180-2019 | 1 экз. |
осуществляется по документу МП 2301-0180-2019 «Тележки весоповерочные самоходные «ТВПС-2000М». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17.04.2019 г.
Основные средства поверки:
- гиря(и) эталонная(ые) суммарной номинальной массой 2000 кг 3-го разряда по приказу Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
- компаратор массы с максимальной нагрузкой 2000 кг, СКО не более 11,1 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, блокирующие доступ к подгоночной полости тележки.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-038-10897043-2019 «Тележки весоповерочные самоходные «ТВПС-2000М». Технические условия»
| Зарегистрировано поверок | 45 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
