Дозаторы бункерные весовые BMW-336-Р45, 75713-19

Назначение

Дозаторы бункерные весовые модели BMW-336-F45 (далее - дозаторы) предназначены для весового дозирования в автоматическом режиме сыпучих материалов.

Описание

Принцип действия дозаторов основан на преобразовании возникающей под воздействием силы тяжести дозируемого материала деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики) в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого материала, с последующим аналогоцифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала. Результаты измерений в визуальной форме отображается на дисплее панели устройства управления и на мониторе персонального компьютера.

Конструктивно дозаторы состоят из узла взвешивания, питателя, устройства управления, устройство разгрузки.

Узел взвешивания включает в себя грузоприемное устройство (далее - ГПУ), которое представляет собой жесткую раму с тремя датчиками весоизмерительными тензорезисторными S-type семейства 363 (рег. № 58368-14), изготовитель компания «Vishay Transducers LTD», США, на которых подвешен весовой (мерный) бункер. Для устранения влияния горизонтальной составляющей весового усилия бункер зафиксирован струнами, расположенными в двух взаимно перпендикулярных плоскостях.

Питатель и устройство разгрузки представляют собой бункера, снабженные гидравлическими заслонками и гидрораспределителями, с помощью которых производится автоматическое управление загрузочно-разгрузочными процессами взвешивания материала. Питатель гравитационного типа. Работа гидроприводов обеспечивается специальной гидравлической системой.

Устройство управления представляет собой электрический монтажный шкаф автоматики фирмы “InterSystems, Inc” (США), включающий в себя:

-    устройство обработки аналоговых данных (далее - УОАД) от тензодатчиков. В качестве УОАД используется весоизмерительный прибор Jagxtreme фирмы «Mettler Toledo», Inc” (США), со встроенным контроллером программируемым Jagxtreme Terminal (далее - контроллер) предназначенным для регулирования параметров технологического процесса. Контроллер преобразует аналоговый сигнал в цифровой, который далее обрабатывается программой MasterWeigh Millennium 2.0.4;

-    аппараты защиты и пускорегулирующие устройства.

УОАД укомплектовано интерфейсам Modbus-TCP.

Дозаторы имеют следующие функции по ГОСТ 8.610:

-    устройством установки на нуль (п.2.2.4);

-    устройством тарирования (устройство компенсации массы тары) (2.2.5);

-    устройством слежки за нулем (п.2.2.4.5).

Дозаторы применяются на АО «Туапсинский зерновой терминал», заводские номера №№ 03081020383; 04081020193.

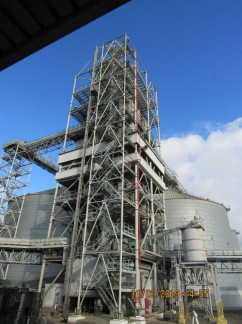

Общий вид дозатора представлен на рисунке 1.

Внешний вид панели управления дозатора представлен на рисунке 2.

Маркировка дозаторов производится на маркировочных табличках, закрепленных на корпусе дозатора, на которых нанесена следующая информация:

-    полное наименование изготовителя;

-    обозначение дозаторов;

-    дата изготовления дозаторов;

-    заводской номер дозаторов;

-    напряжение питания;

-    частота питания;

-    номинальная минимальная доза (Minfill);

-    класс точности по ГОСТ 8.610 (X(x));

-    номинальное значение класса точности (Ref(x));

-    цена деления шкалы (d);

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    знак утверждения типа;

-    диапазон температур;

-    диапазон компенсации массы тары;

-    наименование продукта взвешивания.

мгпитошю

FF?lJntef3ystems|

Manual Aulo Flow'Thru

GARNER

Few

Rd6® Lower •eights

WEIGH

HOPPER

Рисунок 2 - Внешний вид панели управления дозатора

Программное обеспечение

Программное обеспечение (ПО) является встроенным и метрологически значимым. Конструкция дозаторов исключает возможность несанкционированного влияния на ПО дозаторов и измерительную информацию.

Идентификационным признаком ПО служит номер версии, который отображается на мониторе при запуске программы (рисунок 3).

ПО заложено в процессе производства и защищено от доступа и от непреднамеренных или преднамеренных изменений паролем. Обновление ПО в процессе эксплуатации не предусмотрено.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».

Таблица 1 - Идентификационные данные (признаки) ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульном листе руководства по эксплуатации дозаторов способом типографской печати.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Основные средства поверки:

-    рабочие эталоны единицы массы 4-го разряда согласно приказа Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009);

-    взвешивающий узел поверяемого дозатора или весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (п. 5.1 ГОСТ 8.523-2014).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к дозаторам бункерным весовым модели BMW-336-F45

ГОСТ 8.610-2012 «ГСИ. Дозаторы автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
