| Номер в госреестре | 75715-19 |
| Наименование СИ | Концентратомеры ультразвуковые |
| Обозначение типа СИ | PIOX S |
| Изготовитель | "FLEXIM GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Концентратомеры ультразвуковые PIOX S (далее - концентратомеры) предназначены для непрерывного измерения массовой доли кислот, солей и щелочей в водных растворах в трубопроводах или ёмкостях.
Принцип действия концентратомеров основан на бесконтактном ультразвуковом методе измерений, при котором сигнал испускается ультразвуковыми источниками / приемниками и по изменению скорости прохождения звука в двухкомпонентной среде по сравнению со скоростью звука в чистом веществе рассчитывается массовая доля кислот (серной, соляной, азотной, плавиковой) солей (карбоната натрия) и щелочей (гидроксида натрия) в водном растворе.
Концентратомеры могут быть также отградуированы на показания массовой доли спиртов (этиловый спирт, метиловый спирт, этиленгликоль, пропиленгликоль), солей (хлорид натрия, сульфат меди, карбонат натрия, нитрат аммония), капролактама.
Конструктивно концентратомеры состоят из пары выносных ультразвуковых источников / приемников, размещаемых по одной стороне трубы (емкости), либо напротив друг друга при помощи специального крепежного приспособления; и блока регистрации, обработки и отображения результатов измерений, с размещенными на нем клавиатурой и жидкокристаллическим табло.
В концентратомерах предусмотрено использование датчиков температуры типа Pt100 / Pt1000 для автоматической корректировки результата измерения. При расчетах результатов измерений в концентратомерах предусмотрен учет материала и толщины стенок трубы (емкости).
Концентратомеры выпускаются в различных модификациях. Обозначение модификации концентратомеров складывается из позиций: PIOX S X1 X2, где
X1 - обозначение модификации, обусловленное техническими характеристиками концентратомера: количества подключаемых датчиков (до шести пар ультразвуковых источников/приемников), размером жидкокристаллического табло, количества токовых и цифровых входов/выходов, из числа следующих: S704, S705, S706, S721;
X2 - обозначение модификация, обусловленное назначением концентратомера из числа следующих H2SO4, HCl, HNO3, HF, NaOH, Ш2ТО3.
Концентратомеры имеют следующие встроенные интерфейсы: до четырех токовых выходов от 4 до 20 мА, цифровые входы/выходы, USB, RS485, Ethernet, Modbus/Profibus, BACnet, HART, FF.

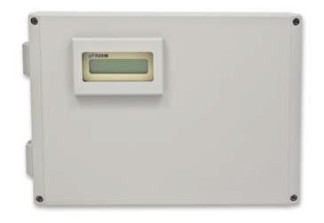

Общий вид концентратомеров представлен на рисунке 1.
PIOX S706 PIOX S721
Рисунок 1 - Общий вид концентратомеров ультразвуковых PIOX S
Концентратомеры оснащены программным обеспечением (далее - ПО). ПО записано в энергонезависимую память блока регистрации данных в процессе производства и защищено от доступа и изменения.
ПО позволяет проводить самотестирование концентратомера, устанавливать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на другие электронные носители или на принтер.
Номер версии ПО высвечивается при обращении к соответствующему подпункту меню концентратомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Модификация | S704, S705, S706 | S721 |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО, не ниже | 6.00 | 7.00.00 |
| Цифровой идентификатор ПО | - | |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний скорости распространения ультразвука, м/с | от 300 до 3000 |
| Диапазоны измерений массовой доли кислот, %: - серной - соляной - азотной - плавиковой | от 85 до 98 от 30 до 40 от 50 до 70 от 0 до 15 |
| Диапазон измерений массовой доли гидроксида натрия, % | от 0 до 50 |
| Диапазон измерений массовой доли карбоната натрия, % | от 0 до 25 |
| Пределы допускаемой основной приведенной погрешности (к верхнему значению диапазона измерений) измерений массовой доли кислот 1), %: - серной, плавиковой - соляной, азотной | ±1,2 ±1,5 |
| Пределы допускаемой основной приведенной погрешности (к верхнему значению диапазона измерений) измерений массовой доли гидроксида натрия 1), % | ±1,5 |
| Пределы допускаемой основной приведенной погрешности (к максимальному значению диапазона измерений) измерений массовой доли карбоната натрия, % | ±1,2 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности от изменения температуры анализируемых жидкостей в диапазоне рабочих температур, на каждые 10 °С относительно температуры при калибровке 1), %: - серной, плавиковой - соляной, азотной - гидроксид натрия, карбонат натрия | ±0,2 ±0,4 ±0,3 |
| 1) Пределы допускаемой приведенной погрешности измерений массовой доли кислот и массовой доли гидроксида и карбоната натрия определяют следующим образом: - серной, плавиковой как ±(1,2+0,02^|t-te|); - соляной, азотной как ±(1,5+0,04|t-te|); - гидроксида натрия как ±(1,5+0,03 • |t-te)|; - карбоната натрия как ±(1,2+0,03 • |t-te)|, где t - рабочая температура анализируемых жидкостей, °C; te - температура анализируемых жидкостей при калибровке, °C | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | S704 | S705 | S706 | S721 |
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В | 220+10-120 | |||
| - частота переменного тока, Гц | 50/60 | |||
| Потребляемая мощность, В • А, не более | 15 | 15 | 20 | 15 |
| Габаритные размеры мм, не более: - высота | 70 | 87 | 87 | 94 |
| - ширина | 200 | 255 | 310 | 255 |
| - длина | 288 | 320 | 427 | 320 |
| Наименование характеристики | Значение | |||
| Модификация | S704 | S705 | S706 | S721 |
| Масса, кг, не более | 3,1 | 4,9 | 7,2 | 5,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура анализируемых жидкостей, °С | от -20 до +60 от -40 до +200 | |||
| Маркировка взрывозащиты | 2Ex nA nC [ic] IIC T4 Gc Ex tb IIIc T120°C Db | |||
наносится на титульный лист Руководства пользователя типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначения | Количество |
| Концентратомер ультразвуковой | PIOX S | 1 шт. |
| Комплект монтажных принадлежностей | - | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Методика поверки | МП 109-241-2018 | 1 экз. |
осуществляется по документу МП 109-241-2018 «ГСИ. Концентратомеры ультразвуковые PIOX
S. Методика поверки», утвержденному ФГУП «УНИИМ» 6 марта 2019 г.
Основные средства поверки:
- стандартный образец состава раствора соляной кислоты ГСО 9654-2010 с диапазоном аттестованных значений молярной концентрации от 0,099 до 0,110 моль/дм и с границами относительной погрешности аттестованного значений ±0,05 % при P=0,95;
- весы лабораторные неавтоматического действия по ГОСТ OIML R 76-1-2011 с максимальной нагрузкой не менее 200 г и ценой деления 0,1 мг;
- колбы мерные 2-100 (500, 1000)-2 по ГОСТ 1770-74;
- бюретка 2-го класса точности, вместимостью 50 см3, с ценой деления 0,1 см3 по ГОСТ 29251-91.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в руководстве пользователя.
Техническая документация изготовителя «FLEXIM GmbH», Германия
