| Номер в госреестре | 75717-19 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | NOVOTEST ТП-1 |
| Изготовитель | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры покрытий NOVOTEST ТП-1 (далее - толщиномеры) предназначены для измерений толщины:
- диэлектрических покрытий на ферромагнитных и неферромагнитных электропроводящих основаниях;
- неферромагнитных электропроводящих покрытий на ферромагнитных основаниях.
Принцип работы толщиномеров зависит от подсоединенного преобразователя:
- при использовании параметрического преобразователя (типа НФ, М или ДШ) принцип работы прибора основан на измерении частоты генератора, в контур которого включена катушка вихретокового параметрического преобразователя. Частота генерации зависит от толщины покрытия;
- при использовании индукционного преобразователя (типа Ф) от контроллера формируется импульс тока в первичной обмотке измерительного преобразователя. На вторичной обмотке наводится электродвижущая сила, которая поступает на контроллер и преобразуется в значение толщины.
Контакт обеспечивается прижатием рабочей поверхности преобразователя толщиномера к поверхности контролируемого объекта.
Толщиномеры состоят из блока обработки информации и подключаемых к нему преобразователей.
Питание осуществляется от аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Толщиномеры выпускаются в следующих трёх модификациях: NOVOTEST ТП-1М, NOVOTEST ТП-1-IP, NOVOTEST ТП-1-CT, которые отличаются исполнением корпуса блока обработки информации.

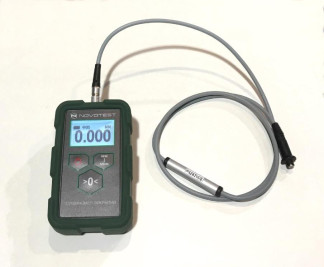

Общий вид толщиномеров представлен на рисунках 1, 2 и 3.
>0<
>0<
ТОЛЩИНОМЕР ПОКРЫТИИ NOVOTEST ТП-1
I
Рисунок 3 - Общий вид толщиномеров покрытий NOVOTEST ТП-1-СТ
Измерение толщины покрытий выполняется с помощью преобразователей:
Ф - предназначен для измерения толщины диэлектрических и электропроводящих неферромагнитных, а также гальванических покрытий на электропроводящих ферромагнитных основаниях;
НФ - предназначен для измерения толщины диэлектрических покрытий и электропроводящих неферромагнитных покрытий на электропроводящих неферромагнитных основаниях;
М - предназначен для измерения толщины диэлектрических толстослойных (битумных, мастичных и др.) покрытий на ферромагнитных и неферромагнитных основаниях.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на корпус блока обработки информации. Места нанесения пломбирующей этикетки показаны на рисунках 4, 5 и 6.
Рисунок 4 - Место пломбирования корпуса толщиномеров покрытий NOVOTEST ТП-1
Рисунок 5 - Место пломбирования корпуса толщиномеров покрытий NOVOTEST ТП-1-IP
Рисунок 6 - Место пломбирования корпуса толщиномеров покрытий NOVOTEST ТП-1-CT
Толщиномеры покрытий NOVOTEST ТП-1 имеют в своем составе встроенное программное обеспечение (далее - ВПО), которое обеспечивает обработку, регистрацию и ведение архива результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователей к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Тип преобразователя | Ф-0,3 | Ф-0,5 | Ф-2 | Ф-5 | М12 | М30 | М60 | НФ-2 |
| Диапазон показаний толщины, мкм | от 0 до 300 | от 0 до 500 | от 0 до 2000 | от 0 до 5000 | от 0 до 12000 | от 0 до 30000 | от 0 до 60000 | от 0 до 2000 |
| Диапазон измерений толщины, мкм | от 1 до 300 | от 1 до 500 | от 1 до 2000 | от 1 до 5000 | от 1 до 12000 | от 1 до 30000 | от 1 до 60000 | от 1 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±(0,03 -h+ 0,001), где h - измеряемая | ±(0,03 -h+ 0,002), толщина в мм | ±(0,03 -h+ 0,01), | ±(0,03 •-h+ 0,02), | ±(0,03 •-h+ 0,03), | ±(0,03 -h+ 0,002), | ||
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В: - модификация NOVOTEST ТП-Ш, NOVOTEST ТП-1-CT | 2,4 |
| - модификация NOVOTEST ТП-1-IP | 3,6 |
| - потребляемый ток, мА, не более | 100 |
| Диапазон рабочих температур, °C | от -10 до +40 |
| Г абаритные размеры блока обработки информации (ДхШхВ), мм, не более | 125x80x40 |
| Масса блока обработки информации, кг, не более | 0,350 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Блок обработки информации | - | 1 |
| Преобразователь (модификация в соответствии с заказом потребителя) | По заказу | |
| Батарея аккумуляторная - модификация NOVOTEST ТП-^ | 2 | |
| - модификация NOVOTEST ТП-1-IP | - | 3 |
| - модификация NOVOTEST ТП-1-CT | - | 2 |
| Устройство зарядное | - | 1 |
| Тара упаковочная | - | 1 |
| Руководство по эксплуатации | НТЦ.ЭД.ТП-1.000 РЭ | 1 |
| Паспорт | НТЦ.ЭДТП-1.000 ПС | 1 |
| Методика поверки | МП АПМ 65-18 | 1 |
осуществляется по документу МП АПМ 65-18 «Толщиномеры покрытий NOVOTEST ТП-1. Методика поверки», утверждённому ООО «Автопрогресс-М» «05» апреля 2019 г.
Основные средства поверки:
- меры толщины покрытий МТ (рег. № 50316-12);
- набор мер толщин немагнитных токопроводящих покрытий на магнитном основании, хром на стали (рег. № 8546-81);
- набор мер толщин немагнитных токопроводящих покрытий на немагнитном токопроводящем основании, хром на латуни (рег. № 8544-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ ПРВМ.401161.005 ТУ:2018 «Толщиномеры покрытий NOVOTEST ТП-1. Технические условия»
| Зарегистрировано поверок | 2659 |
| Поверителей | 65 |
| Актуальность данных | 17.09.2024 |
