| Номер в госреестре | 75719-19 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MODULA |
| Изготовитель | "Belt Detection S.r.l.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы MODULA (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов и концентраций оксида углерода в воздухе, а также сигнализации о превышении установленных пороговых значений концентраций.
Принцип работы газоанализаторов основан на обработке блоком управления специальных электрических сигналов, формируемых датчиками.
Газоанализаторы представляют собой многоблочные, мультиканальные, автоматические приборы непрерывного действия с диффузным отбором пробы воздуха. Г азоанализаторы могут использоваться для включения световой и звуковой сигнализации, а также для управления электромагнитными реле, которые включают и выключают исполнительные устройства. Газоанализаторы состоят из блока управления и датчиков.
Блок управления предназначен для выдачи световой и звуковой сигнализации при превышении установленных пороговых значений и отображения текущей концентрации контролируемого газа на жидкокристаллическом дисплее, сигнализации о сбоях датчиков и окончании их срока службы. Блоки управления крепятся на DIN-рейку и имеют следующие обозначения:
- B30-MODULA4 с четырьмя аналоговыми зонами контроля;
- B30-MODULA8 с восемью аналоговыми зонами контроля;
- B30-MODULA40 с восемью аналоговыми и тридцатью двумя цифровыми зонами контроля.
Датчики предназначены для формирования электрического аналогового сигнала в диапазоне от 4 до 20 мА и цифрового сигнала для интерфейса RS-485, пропорционального концентрации контролируемого газа. Г азоанализаторы комплектуются датчиками фирмы BELT DETECTION Srl следующих моделей:
WPD/CAL - аналоговые датчики настенного монтажа с каталитическим сенсором, предназначенные для обнаружения повышенных концентраций горючих газов и оксида углерода, имеют следующее наименование и обозначение:
- WPD/CAL01 датчик метана;
- WPD/CAL02 датчик сжиженного газа (LPG);
- WPD/CAL04 датчик водорода;
- WPD/CAL05 датчик паров бензина;
- WPD/CAL06 датчик пропана;
- WPD/CAL07 датчик бутана;
- WPD/CAL12 датчик пентана;
- WPD/CAL13 датчик аммиака;
- WPD/CAL22 датчик изобутана.
WPD/C3 - аналоговые датчики настенного монтажа со съемным электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций оксида углерода, имеют следующее наименование и обозначение:
- WPD24L/C3 датчик оксида углерода.
WPDS - цифровые датчики настенного монтажа с каталитическим или электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций горючих газов и оксида углерода, имеют следующее наименование и обозначение:
- WPDS/CA1 датчик метана;
- WPDS/CA2 датчик сжиженного газа (LPG);
- WPDS/CA3 датчик оксида углерода;
- WPDS/CA4 датчик водорода;
- WPDS/CA5 датчик паров бензина.
Общий вид газоанализаторов представлен на рисунке 1.

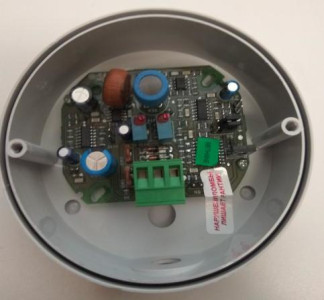

Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки от несанкционированного доступа представлено на рисунках 2 и 3. Место нанесения знака поверки представлено на рисунке 3.
Место нанесения пломбы
Место нанесения знака утверждения типа
Место нанесения знака поверки при периодической поверке
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Газоанализаторы с датчиками WPD/CAL | |
| Диапазон измерений концентраций метана, водорода, пропана, бутана, изобутана, пентана, LPG, паров бензина, % НКПР | от 0 до 30 |
| Диапазон измерений концентраций аммиака, % НКПР | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений концентраций метана, водорода, пропана, бутана, изобутана, пентана, LPG, паров бензина, аммиака, % НКПР | ±5 |
| Время установления показаний по Т0,9, с, не более | 15 |
| Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций метана, водорода, пропана, бутана, изобутана, пентана, LPG, паров бензина, аммиака, не более | 0,5 |
| Газоанализаторы с датчиками WPD24L/C3 | |
| Диапазон измерений концентраций оксида углерода, млн-1 | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений концентраций оксида углерода, % | ±25 |
| Время установления показаний по Т0,9, с, не более | 60 |
| Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций оксида углерода, не более | 0,5 |
| Газоанализаторы с датчиками мод. WPDS | |
| Диапазон измерений концентраций водорода, LPG, паров бензина, % НКПР | от 0 до 30 |
| Диапазон измерений концентраций метана, % НКПР | от 0 до 50 |
| Диапазон измерений концентраций оксида углерода, млн-1 | от 0 до 300 |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений концентраций метана, водорода, LPG, паров бензина, % НКПР | ±5 |
| Пределы допускаемой относительной погрешности измерений концентраций оксида углерода, % | ±25 |
| Время установления показаний по Т0,9 при измерении концентраций метана, водорода, LPG, паров бензина, с, не более | 15 |
| Время установления показаний по Т0,9 при измерении концентраций оксида углерода, с, не более | 60 |
| Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций метана, водорода, LPG, паров бензина, оксида углерода, не более | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Изменение показаний за 7 суток, доля от пределов допускаемой | |
| погрешности измерений, не более | 0,5 |
| Время восстановления после газовой перегрузки по измеряемо | |
| му компоненту, мин, не более | 60 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 24,0±3,6 |
| Потребляемая мощность, Вт, не более: | |
| - датчика | 1,5 |
| - блока управления | 4,0 |
| Масса, кг, не более: | |
| - датчиков | 0,180 |
| - блока управления | 0,330 |
| Габаритные размеры датчиков, мм, не более: | |
| - диаметр | 96 |
| - высота | 59 |
| Габаритные размеры блока управления, мм, не более: | |
| - длина | 158,5 |
| - высота | 58 |
| - ширина | 90 |
| Условия эксплуатации блока управления, датчиков PD24L/C3, датчиков WPDS: | |
| - температура окружающей среды, °С | от -5 до +40 |
| - относительная влажность при температуре +25 °С, %, не более | 95 (без конденсата) |
| - атмосферное давление, кПа | от 84 до 107 |
| Условия эксплуатации датчиков WPD/CAL: | |
| - температура окружающей среды, °С | от -15 до +50 |
| - относительная влажность при температуре +25 °С, %, не более | 95 (без конденсата) |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на боковую сторону блока управления и датчиков в виде наклейки, выполненной фотохимическим способом, и на титульный лист эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | WPD/CAL, WPD24L/C3, WPDS | от 1 до 40 шт. |
| Блок управления | - | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 436-162-2019МП | 1 экз. |
осуществляется по документу 436-162-2019МП «Газоанализаторы MODULA. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 15.04.2019 г.
Основные средства поверки:
- государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением: ГСО 10531-2014 (СО в воздухе), (СН4 в азоте), (H2 в азоте); ГСО 10543-2014 (С3Н8 в азоте); ГСО 10544-2014 (С4Н10 в воздухе), (ьС4Н10 в воздухе), (С5Н12 в воздухе); ГСО 10546-2014 (NH3 в азоте);
- генератор газовых смесей ГГС-03-03 (регистрационный № 62151-15);
- генератор нулевого воздуха ZAG мод. ZAG 7001 (регистрационный № 37681-08);
- ротаметр РМ-А-0,063 (регистрационный № 19325-12);
- секундомер механический СДСПр-1-2 (регистрационный № 1125-57);
- мультиметр цифровой АРРА 107N (регистрационный № 20085-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в разделе «Свидетельство о приемке» РЭ, при периодической поверке в виде наклейки на лицевую панель блока управления газоанализатора.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии №2664 от 14.12.2018 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Минздравсоцразвития РФ от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности» (зарегистрирован в Минюсте РФ 13.10.2011 г. № 22039)
Техническая документация фирмы BELT DETECTION S.r.l (Италия)
| Зарегистрировано поверок | 606 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
