| Номер в госреестре | 75720-19 |
| Наименование СИ | Детекторы масс-селективные |
| Обозначение типа СИ | Infinity Lab LC/MSD (мод. 6125), Infinity Lab LC/MSD (мод. 6135), Ultivo Triple Quad LC/MS (мод. 6465), 6420 Triple Quad LC/MS (мод. 6420), 6460 Triple Quad LC/MS (мод. 6460) |
| Изготовитель | "Agilent Technologies Singapore Pte Ltd.", Сингапур |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы масс-селективные Infinity Lab LC/MSD (модель 6125), Infinity Lab LC/MSD (модель 6135), Ultivo Triple Quad LC/MS (модель 6465), 6420 Triple Quad LC/MS (модель 6420), 6460 Triple Quad LC/MS (модель 6460) (далее по тексту, соответственно - модели 6125, 6135, 6465, 6420, 6460), предназначены (в комплекте с жидкостным и хроматографами фирмы «Agilent Technologies», США) для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ, в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия детекторов основан на ионизации молекул исследуемого вещества. Образовавшиеся ионы поступают в масс-анализатор где осуществляется их разделение по соотношению массы к заряду.
Детекторы включают в себя источник ионизации, блок насосов (форвакуумные и турбо-молекулярные) и квадрупольные масс-анализаторы (один для моделей 6125, 6135, три последовательно соединенных для моделей 6465, 6420, 6460) и систему регистрации ионов на основе электронного умножителя.
После источника ионизации ионы поступают через ионную оптику в первый квадруполь. Далее они попадают в ячейку столкновений, затем в квадруполь и далее в систему регистрации ионов.
В качестве источника ионизации компонентов пробы в детекторах используется электроспрей (ESI) или модифицированный вариант электроспрея c системой термоградиентной фокусировки, которая позволяет улучшить перенос ионов (ESI/AJS).
Детекторы используются совместно с хроматографами фирмы Agilent Technologies, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений и удовлетворяющими техническим требованиям, указанным в таблице 1.
и 5.
| Таблица 1- Технические требования к хроматограс | )ам |
| Наименование характеристики (параметра) | Значение (описание параметра) |
| Тип дозатора | автоматический или ручной |
| ОСКО времени удерживания, %, не более | 2,0 |
Детекторы оснащаются встроенным ПО (firmware), зависящим от устанавливаемого автономного ПО и одним из трех автономных ПО (MassHunter или OpenLab CDS или OpenLab CDS Chemstation Edition). Модели 6125 и 6135 работают с ПО OpenLab CDS или OpenLab Chemstation, модели 6465, 6420, 6460 - с ПО Mass Hunter.
Встроенное ПО предназначено для сбора данных и их передачи в автономное ПО.
Автономное ПО выполняет следующие функции:
- управление детектором
- настройка режимов работы
- регистрацию масс-спектров
- проведение диагностических проверок детектора
- обработку и хранение результатов регистрации масс-спектров
Встроенное ПО и ПО MassHunter являются полностью метрологически значимыми.
К метрологически значимой части ПО OpenLab CDS относятся модули Control Panel Acqusition и Data Analysis.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные ПО приведены в таблицах 2, 3 и 4.
Таблица 2- Идентификационные данные ПО MassHunter
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | - | MassHunter |
| Номер версии (идентификационный номер) ПО | не ниже A.00.06 | не ниже В.04.00 |
| Цифровой идентификатор ПО | - | |
| Идентификационные данные (признаки) | Значение | |||
| Встроенное ПО | Автономное ПО | |||
| Идентификационное наименование ПО | Control Panel | OpenLab CDS Acqusition | OpenLab CDS Data Analysis | |
| Номер версии (идентификационный номер) ПО | не ниже A.00.2.00 | не ниже 2.2. | не ниже 2.2. | не ниже 2.2. |
| Цифровой идентификатор ПО | ||||
Таблица 4 - Идентификационные данные ПО OpenLab CDS Chemstation Edition
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | - | OpenLab CDS Chemstation Edition |
| Номер версии (идентификационный номер) ПО | не ниже 3.01.00 | не ниже C.01 |
| Цифровой идентификатор ПО | - | |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м.: - модель 6125 | от 10 до 2000 |
| - модель 6135 | от 2 до 3000 |
| - модель 6465 | от 5 до 1400 |
| - модель 6420 | от 5 до 2250 |
| - модель 6460 | от 5 до 3000 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем с источником ионов ESI или ESI/AJS, в режиме регистрации SIM (m/z иона 321) при вводе 100,0 пг левомицетина, не менее: - модели 6125 и 6135 | 50 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем с источником ионов ESI или ESI/AJS в режиме регистрации SIM (m/z иона 609) при вводе 1,0 пг резерпина, не менее: - модель 6125 | 50 |
| - модель 6135 | 150 |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 152,0 (m/z родительского иона 321,2) при вводе 1,0 пг левомицетина, не менее: - модель 6465 (с источником ионов ESI/AJS) | 3000 |
| - модель 6465 (с источником ионов ESI) | 600 |
| - модель 6420 (с источником ионов ESI) | 250 |
| - модель 6460 (с источником ионов ESI/AJS) | 1000 |
| Наименование характеристики | Значение |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195 (m/z родительского иона 609) при вводе 1,0 пг резерпина, не менее: - модель 6465 (с источником ионов ESI/AJS) | 15000 |
| - модель 6465 (с источником ионов ESI) | 2000 |
| - модель 6420 (с источником ионов ESI) | 2000 |
| - модель 6460 (с источником ионов ESI или ESI/AJS) | 6000 |
| Относительное СКО выходного сигнала, %, не более: - по площади пика | 8,0 |
| - по времени удерживания | 2,0 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более: - модели 6125 и 6135 | 635x396x480 |
| - модель 6465 | 880x396x320 |
| - модели 6420 и 6460 | 660x1110x480 |
| Масса, кг, не более: | |
| - модели 6125 и 6135 | 65 |
| - модель 6465 | 59 |
| - модель 6420 | 108 |
| - модель 6460 | 115 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 8 |
| Напряжение питания сети переменного тока частотой 50±1 Гц, В | 220+22-33 |
| Условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от +15 до +30 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса детектора в виде наклейки.
Таблица 7 - Комплектность детекторов
| Наименование | Обозначение | Количество |
| Детектор масс-селективный | Infinity Lab LC/MSD (модель 6125) Infinity Lab LC/MSD (модель 6135) Ultivo Triple Quad LC/MS (модель 6465) 6420 Triple Quad LC/MS (модели 6420) 6460 Triple Quad LC/MS (модель 6460) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2288-2019 | 1 экз. |
осуществляется по документу МП-242-2288-2019 «ГСИ. Детекторы масс-селективные Infinity Lab LC/MSD (модель 6125), Infinity Lab LC/MSD (модель 6135), Ultivo Triple Quad LC/MS (модель 6465), 6420 Triple Quad LC/MS (модель 6420), 6460 Triple Quad LC/MS (модель 6460). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2019 г. Основные средства поверки:
- стандартный образец состава левомицетина ГСО 10165-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

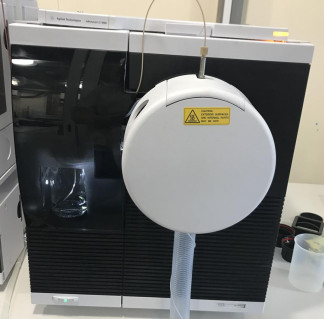

Знак поверки наносится на лицевую панель детектора, как показано на рисунке 1, или на свидетельство о поверке.
приведены в эксплуатационном документе
Техническая документация «Agilent Technologies, Inc.», США
