| Номер в госреестре | 75723-19 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | PTSE |
| Изготовитель | "TECSYSTEM S.r.L.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые PTSE (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры вторичной обмотки трансформаторов с целью контроля их состояния и прогнозирования технического обслуживания.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи состоят из ЧЭ и внутренних соединительных проводов, помещенных в защитный цилиндрический корпус, с присоединенными удлинительными проводами с внешним экраном из алюминиевой фольги. Корпус с ЧЭ с проводами помещены в общую полимерную оболочку, загерметизированную со стороны нахождения ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751) и трехпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж ТС осуществляется непосредственно в корпус трансформаторов на этапе их изготовления, соответственно, без возможности дальнейшего демонтажа.

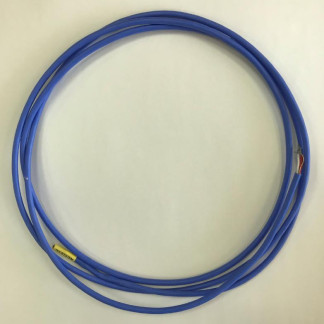

На рисунке 1 представлена фотография общего вида термопреобразователей.
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики термопреобразователей сопротивления платиновых PTSE приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С: | от -40 до +200 |
| Номинальное значение рабочей температуры применения, °С, не более | +120 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С | ±(0,30 + 0,005|t|) где |t| - абсолютное значение температуры, °С, без учета знака |
| Температурный коэффициент ТС, а (по ГОСТ 6651 2009), °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Диаметр кабеля ТС, мм | от 4 до 6 |
| Длина ТС, мм, не более | от 900 до 100 000 |
| Средняя наработка до отказа, ч, не менее | 100 000 |
| Назначенный срок службы, лет | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, | от -40 до +200 (для кабеля с ЧЭ); от -40 до +80 (для соединительных проводов); до 100 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Обозначение | Количество |
| Т ермопреобразователь | PTSE | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Tecsystem S.r.l», Италия
