Микрометры зубомерные Mahr, 75724-19

75724-19
Микрометры зубомерные Mahr (далее - микрометры) предназначены для измерений
Карточка СИ
Номер в госреестре 75724-19
Наименование СИ Микрометры зубомерные
Обозначение типа СИ Mahr
Изготовитель "Mahr GmbH", Германия
Год регистрации 2019
Срок свидетельства 19.08.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Микрометры зубомерные Mahr (далее - микрометры) предназначены для измерений

длины.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры представляют собой хромированную стальную скобу, в которой слева установлена пятка, а справа - микрометрическая головка с дисковыми измерительными поверхностями. На барабане микрометрической головки находится трещотка, которая обеспечивает постоянство измерительного усилия.

Отсчет показаний микрометра осуществляется по шкалам стебля и барабана с ценой деления шкалы 0,01 мм.

Для фиксации микрометрического винта имеется стопорное устройство.

Наружные поверхности скоб микрометров и установочные меры теплоизолированы. Микрометры зубомерные Mahr используют для измерений длины общей нормали зубчатых колес, толщины ножки зуба прямозубых и косозубых цилиндрических зубчатых колес, заплечиков валов, размеров подрезанных зубьев, выступов, мягких материалов, таких как ткань, резина, картон и т. д.

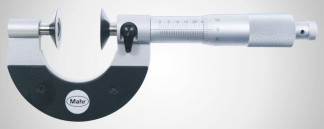

Общий вид микрометров зубомерных Mahr представлен на рисунке 1.

Пломбирование микрометров не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений *, мм

Цена деления шкалы, мм

от 0 до 25

±0,004

0,01

от 25 до 50

±0,004

от 50 до 75

±0,005

от 75 до 100

±0,005

от 100 до 125

±0,006

от 125 до 150

±0,006

от 150 до 175

±0,007

от 175 до 200

±0,007

* - при температуре окружающего воздуха от плюс 16 до плюс 24 °С

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметр шероховатости измерительных поверхностей Ra, мкм, не более

0,08

Расстояние от стебля до измерительной кромки барабана микрометра, мм, не более

0,4

Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более

0,15

Измерительное усилие, Н

от 5 до 10

Колебания измерительного усилия, Н, не более

2

Отклонение от плоскостности измерительных поверхностей, мкм, не более

2,0

Отклонение от параллельности измерительных поверхностей, мкм, не более, при верхнем пределе диапазона измерений:

-    25 мм, 50 мм, 75 мм, 100 мм

-    125 мм, 150 мм, 175 мм, 200 мм

5.0

6.0

Допускаемое отклонение длины установочных мер от номинального значения, мкм, не более:

-    25 мм, 50 мм

-    75 мм

-    100 мм

-    125 мм, 150 мм, 175 мм

±1,25

±1,50

±2,00

±2,50

Отклонение от плоскостности измерительных поверхностей установочных мер, мкм, не более

2,0

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от +10 до +40 80

Средний срок службы, лет, не менее

5

Диапазон измерений, мм

Масса, кг, не более

Длина, мм, не более

Ширина, мм, не более

Толщина, мм, не более

от 0 до 25

0,6

240

115

50

от 25 до 50

0,6

250

115

50

от 50 до 75

0,6

250

115

50

от 75 до 100

0,6

250

115

50

от 100 до 125

1,7

270

130

50

от 125 до 150

2,0

290

150

50

от 150 до 175

2,2

310

170

50

от 175 до 200

2,5

340

190

50

Знак утверждения типа

наносят на титульный лист «Руководства по эксплуатации» типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микрометр зубомерный Mahr

1 шт.

У становочная мера для микрометров с нижним пределом измерений от 25 мм

1 шт.

Ключ для установки шкалы микрометрического барабана на нулевую отметку

1 шт.

Футляр

1 шт.

Руководство по эксплуатации

1 экз.

«ГСИ. Микрометры зубомерные Mahr. Методика поверки»

МП 26-233-2019

1 экз.*

*

- в один адрес

Поверка

осуществляется по документу МП 26-233-2019 «ГСИ. Микрометры зубомерные Mahr. Методика поверки», утвержденному ФГУП «УНИИМ» 17.05.2019 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы Mahr GmbH, Германия

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

75724-19
Номер в ГРСИ РФ:
75724-19
Производитель / заявитель:
"Mahr GmbH", Германия
Год регистрации:
2019
Cрок действия реестра:
19.08.2024
