| Номер в госреестре | 75731-19 |
| Наименование СИ | Преобразователи расхода |
| Обозначение типа СИ | Sharky FS 473 |
| Изготовитель | "Diehl Metering GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода Sharky FS 473 (далее - преобразователи) предназначены для измерения, расхода и объёма различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности при технологических и учетно-расчетных операциях.
Принцип действия преобразователя заключается в измерении скорости потока жидкости по разности времени прохождения ультразвуковых импульсов против потока и по направлению потока. Ультразвуковые преобразователи сигналов, работающие в передающем и приемном режимах, установлены на входе и выходе прибора. Время прохождения сигнала по потоку меньше времени прохождения сигнала против потока. По разности этих времен определяется средняя скорость. По измеренной средней скорости потока и заданной площади поперечного сечения трубопровода определяется объемный расход и количество прошедшей жидкости.
Преобразователи конструктивно представляют собой единый блок, состоящий из корпуса с ультразвуковыми преобразователями, электронного блока, закрепленного на корпусе, и кабеля подключения.
Встроенный электронный блок формирует выходной импульсный сигнал.
Преобразователи имеют модификации, которые отличаются метрологическими характеристиками, типоразмерами и исполнениями корпуса с фланцевым и резьбовым соединением к трубопроводу.

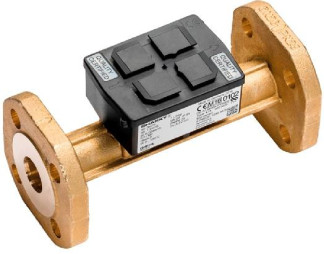

Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО) является встроенным, разделение на метрологически значимою и метрологически не значимою частей нет и не может быть изменено в процессе эксплуатации преобразователя.
В функции ПО входят: сбор измерительной информации, ее обработка (вычисление объема и расхода).
Конструкция преобразователя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10 D3 41 Sharky 473 |
| Номер версии (идентификационный номер) ПО, не ниже | Softwareversion 1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Номинальный диаметр, DN, мм | 15 20 | FL20 | 15 20 | FL20 | 20 | FL20 |
| Максимальный расход qs, м3/ч | 1,2 | 2(3) | 5 | |||
| Номинальный расход qp, м3/ч | 0,6 | 1(1,5) | 2,5 | |||
| Переходный расход qt, м3/ч | 0,048 | 0,12 | 0,2 | |||
| Минимальный расход qi, м3/ч | 0,006 | 0,01(0,006) | 0,01 | |||
| Порог чувствительности, м3/ч | 0,001 | 0,0025 | 0,004 | |||
| Основной выходной сигнал, л/имп. | 1 | |||||
| Тестовый выходной сигнал, мл/имп. | 5 | 10 | 20 | |||
| Максимально рабочее давление, МПа | 1,6(2,5) | 2,5 | 1,6(2,5) | 2,5 | 1,6(2,5) | 2,5 |
| Потери давления Ap при qp, МПа | 0,0085 | 0,0036(0,0075) | 0,01 | |||
| Наименование характеристики | Значение | |||
| Номинальный диаметр, DN, мм | 25 | FL25 FL32 | 25 | FL25 FL32 |
| Максимальный расход qs, м3/ч | 7,0 | 12,0 | ||
| Номинальный расход qp, м3/ч | 3,5 | 6,0 | ||
| Переходный расход qt, м3/ч | 0,28 | 0,48 | ||
| Минимальный расход qi, м3/ч | 0,035 | 0,024 | ||
| Порог чувствительности, м3/ч | 0,007 | |||
| Основной выходной сигнал, л/имп. | 10 | |||
| Тестовый выходной сигнал, мл/имп. | 20 | 50 | ||
| Максимально рабочее давление, МПа | 1,6(2,5) | 2,5 | 1,6(2,5) | 2,5 |
| Потери давления Др при qp, МПа | 0,0044 | 0,0128 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||||
| Номинальный диаметр, DN, мм | 40 FL40 | FL50 | FL65 | FL80 | FL100 | |
| Максимальный расход qs, м3/ч | 20,0 | 30,0 | 50,0 | 80,0 | 120,0 | |
| Номинальный расход qp, м3/ч | 10,0 | 15,0 | 25,0 | 40,0 | 60,0 | 100 |
| Переходный расход qt, м3/ч | 0,8 | 1,2 | 2,0 | 3,2 | 4,8 | 8,0 |
| Минимальный расход qi, м3/ч | 0,1 | 0,15 | 0,25 | 0,4 | 0,6(1,2) | 1,0(1,2) |
| Порог чувствительности, м3/ч | 0,015 | 0,04 | 0,05 | 0,08 | 0,12 | |
| Основной выходной сигнал, л/имп. | 10 | 100 | ||||
| Тестовый выходной сигнал, мл/имп. | 100 | 150 | 250 | 500 | ||
| Максимально рабочее давление, МПа | 2,5 | 2,5(4,0) | ||||
| Потери давления Др при qp, МПа | 0,0095 | 0,008 | 0,0075 | 0,008 | 0,0075 | |
| где FL - исполнение преобразователя с фланцевым присоединением. | ||||||
Таблица 3 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности из | |
| мерении объема, %, в диапазоне расходов: | |
| qi<q<qt | ± 5 |
| qt<q< qs | ± 2 |
| Диапазон температур измеряемой среды, °С - с питанием от батарейки | от +5 до +90 |
| - с питанием от внешнего источника | от +5 до +130 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха при +25 °C, не более, % - атмосферное давление, кПа | от +5 до +55 93 от 90 до 110 |
| Диапазон напряжения питания, В - литиевая батарейка - источник внешнего питания | от 3 до 3,6 от 3 до 5,5 |
| Среднее время работы батарейки, лет | 12 |
| Присоединение к трубопроводу | Резьбовое, фланцевое |
| Наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 12 |
наносится на шильдик преобразователя методом лазерной печати и на титульный лист паспорта типографским способом.
Таблица 5
| Наименование | Обозначение | Количество |
| 1. Преобразователь расхода Sharky 473 | 1 шт. в соответствии с заказом | |
| 2. Технический паспорт | 1 экз. | |
| 3. Методика поверки | МП 208-002-2019 | 1 экз. на партию (по заказу) |
осуществляется по документу МП 208-002-2019 «ГСИ. Преобразователи расхода Sharky FS 473. Методика поверки», утверждённому ФГУП «ВНИИМС» 29.01.2019 г.
Основные средства поверки:
- установка поверочная 3-го разряда в соответствии с приказом Росстандарта от
07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 120,0 м /ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «Diehl Metering GmbH»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
