| Номер в госреестре | 75733-19 |
| Наименование СИ | Измерители крутящего момента силы цифровые |
| Обозначение типа СИ | ИКМСЦ |
| Изготовитель | Закрытое акционерное общество "ИНСТРУМ-РЭНД" (ЗАО "ИНСТРУМ-РЭНД"), Нижегородская обл., г. Павлово |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы цифровые ИКМСЦ (далее по тексту - измерители) предназначены для измерения крутящего момента силы, в режимах текущего и максимального значений.
Принцип действия измерителей крутящего момента силы цифровых ИКМСЦ основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на ПК по средствам интерфейса.
Конструктивно измерители крутящего момента силы выполнены в виде измерительного узла с платой модуля управления и разъемным соединением для подключения кабеля связи. На плате модуля управления установлены контроллеры, технологический разъёмный и соединитель для подключения программатора. Базовый комплект поставки предполагает подключение измерительного узла непосредственно к компьютеру. Измерительный узел можно подключить к устройству внешнего отображения информации (блоку индикации) поставляемому по отдельному заказу.
Измерители крутящего момента силы цифровые ИКМСЦ выпускаются в следующих модификациях: ИКМСЦ 2, ИКМСЦ 5, ИКМСЦ 10, ИКМСЦ 20, ИКМСЦ 50, ИКМСЦ 100, ИКМСЦ 200, ИКМСЦ 500, ИКМСЦ 1000, ИКМСЦ 2000 и отличаются диапазоном измерений, габаритными размерами, массой, размерами присоединительного шестигранника под сменные головки.
Опломбирование измерителей крутящего момента силы цифровых ИКМСЦ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого измерителя, которая может быть вскрыта только при использовании специального инструмента.

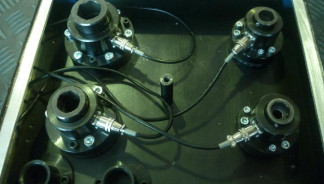

Фотография общего вида измерителей ИКМСЦ, представлена на Рисунке 1.
Программное обеспечение измерителей ИКМСЦ защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения ключей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IED |
| Номер версии (идентификационный номер ПО) | не ниже V2.07 |
| Цифровой идентификатор ПО | - |
Таблица 2-Метрологические характеристики
| Наименование характеристик | Значение характеристик | ||||
| Модификация | ИКМСЦ 2 | ИКМСЦ 5 | ИКМСЦ 10 | ИКМСЦ 20 | ИКМСЦ 50 |
| Диапазон измерений, Н-м | от 0,4 до 2,0 | от 1 до 5 | от 2 до 10 | от 4 до 20 | от 10 до 50 |
| Дискретность, Н-м | 0,0004 | 0,001 | 0,002 | 0,004 | 0,01 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ±0,5 | ||||
Таблица 2-Продолжение
| Наименование характеристик | Значение характе | ристик | |||
| Модификация | ИКМСЦ 100 | ИКМСЦ 200 | ИКМСЦ 500 | ИКМСЦ 1000 | ИКМСЦ 2000 |
| Диапазон измерений, Н-м | от 20 до 100 | от 40 до 200 | от 100 до 500 | от 200 до 1000 | от 400 до 200 |
| Дискретность, Н-м | 0,02 | 0,04 | 0,1 | 0,2 | 0,4 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ±0,5 | ||||
| Наименование характеристик | Значение характеристик | |||||||||
| Модификация | ИКМСЦ 2 | ИКМСЦ 5 | ИКМСЦ 10 | Ц С 1 " | Ц С МИК 5 | ИКМСЦ 100 | ИКМСЦ 200 | ИКМСЦ 500 | ИКМСЦ 1000 | ИКМСЦ 2000 |
| Размеры присоединительного шестигранника под сменные головки, мм | 6,35 | 19 | 19 | 19 | 19 | 24 | 24 | 30 | 30 | 42 |
| Г абаритные размеры: - диаметр, не более. мм - высота, не более, мм | 75 80 | 75 70 | 75 70 | 75 70 | 75 70 | 90 75 | 90 75 | 110 90 | 110 90 | 150 120 |
| Масса, не более, г | 800 | 800 | 800 | 800 | 800 | 1300 | 1300 | 2200 | 2200 | 9000 |
| Напряжение питания, В | от 3,5 до 5,5 | |||||||||
| Средняя наработка на отказ | 100 000 циклов | |||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +40 до 75 при 35 ° от 84 до 106 | С | ||||||||
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность поставки измерителей приведена в таблице 4.
Таблица 4
| Наименование изделия | Количество | Примечание |
| Ящик упаковочный | 1 шт. | |
| Измеритель ИКМСЦ | 1 шт. | |
| Кабель соединительный "компьютер-измеритель" | 1 шт. | |
| Паспорт ИКМСЦ | 1 шт. | |
| Программа связи с компьютером (диск СБ) | 1 шт. | |
| Переходник для моментных ключей "шестигранник-квадрат" | 1 шт. | |
| Руководство по эксплуатации ИКМСЦ | 1 шт. | По согласования с заказчиком |
| Блок индикации | - | По согласования с заказчиком |
| Переходники для моментных ключей, вставки резьбовые, имитаторы эластичных соединений | По согласования с заказчиком |
осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- установка для поверки датчиков крутящего момента «Norbar Torque Tools» 21400, (Рег. № 67157-17), пределы измерений от 0,05 до 2,5 Н м, погрешность ± 0,04 %
- установка для поверки датчиков крутящего момента «Norbar Torque Tools» 21429, (Рег. № 67157-17), пределы измерений от 0,5 до 60 Н м, погрешность ± 0,02 %
- измеритель крутящего момента силы переносной TTS100 , (Рег. № 50734-12), пределы измерений
от 10 до 100 Н м, погрешность ± 0,1 %
- измеритель крутящего момента силы переносной TTS500, (Рег. № 50734-12), пределы измерений
от 50 до 500 Н м, погрешность ± 0,1 %
- измеритель крутящего момента силы переносной TTS3000, (Рег. № 50734-12), пределы измерений от 300 до 3000 Н м, погрешность ± 0,1 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
ГОСТ Р 8.796 - 2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки.
ТУ 4273-013-18178253-2019 Технические условия. Измерители крутящего момента силы цифровые ИКМСЦ
| Зарегистрировано поверок | 248 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
