| Номер в госреестре | 75734-19 |
| Наименование СИ | Микротвердомеры |
| Обозначение типа СИ | ZHVμ-М, ZHVμ-S, ZHVμ-А |
| Изготовитель | "Indentec hardness testing machines limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микротвердомеры ZHV^-М, ZHV^-S, ZHV^-А (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия микротвердомеров основан на статическом вдавливании наконечника
- алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно микротвердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке микротвердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.
Модели микротвердомеров отличаются степенью автоматизации процесса измерений.
Микротвердомеры ZHV^-M - базовая модель для выполнения одиночных измерений твёрдости. Позиционирование осуществляется вручную.
Микротвердомеры ZHV^-S оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет определять значение твердости. Позиционирование осуществляется вручную.
Микротвердомеры ZHV^-А полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X и Y перед проведением измерения.
Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1, 2.
место нанесения знака утверждения типа
* _ ш
ZHV|i-M ZHV|i-S

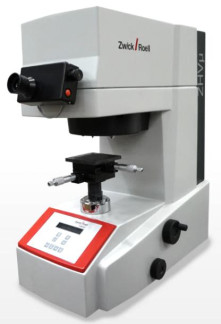

Рисунок 1 - Общий вид микротвердомеров ZHVp,-M, ZHV^-S
Программное обеспечение (ПО) микротвердомеров, оснащенных персональным компьютером, используется для управления работой микротвердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZH^HD |
| Номер версии (идентификационный номер) ПО | не ниже v 6.0.015 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| 0,098; 0,245; 0,490; 0,981 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807, 19,61 | ±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 450 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2 | от 50 до 1500 |
Пределы допускаемой абсолютной погрешности микротвердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики микротвердомеров
| Обозначение | Диапазон измерений твёрдости, HV | ||||||||
| шкалы | от 50 | св. 125 | св. 175 | св. 225 | св. 275 | св. 325 | св. 375 | св. 425 | св. 475 |
| твёрдости | до 125 | до 175 | до 225 | до 275 | до 325 | до 375 | до 425 | до 475 | до 525 |
| включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности микротвердомера, H | [V, (±) | ||||||||
| HV0,01 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,025 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
Продолжение таблицы 4
| Обозначение шкалы твёрдости | Диапазон измерений твё | рдости, HV | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 цо 1075 включ. | св. 1075 до 1500 включ. | |
| Пределы допускаемой абсолютной погрешности микротвердомера, H | [V, (±) | |||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| Примечание: Метрологические характеристики действительны для 5 измерений | ||||||||||
Технические характеристики микротвердомеров приведены в таблице 5.
Таблица 5 - Основные технические характеристики микротвердомеров
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| -температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Гц | от 49,8 до 50,2 |
| Габаритные размеры, мм, не более: | |
| - длина | 670 |
| - ширина | 300 |
| - высота | 550 |
| Масса, кг, не более | 30 |
наносится на корпус микротвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 6 - Комплектность микротвердомеров
| Наименование | Обозначение | Количество |
| Микротвердомер | ZHV^-М или ZHVц-S,или ZHV^-A * | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ZHV^-М, ZHV^-S, ZHV^-A - 01 РЭ | 1 экз. |
| Руководство пользователя | ZH^HD | 1 экз. |
| Методика поверки | ZHV^-М, ZHV^-S, ZHV^-A - 01 МП | 1 экз. |
| * В соответствии с заказом | ||
осуществляется по документу ZHV^-М, ZHV^-S, ZHV^-A - 01 МП «Микротвердомеры ZHV^-М, ZHV^-S, ZHV^-A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 17.05.2019 г.
Основные средства поверки: рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
Техническая документация фирмы-изготовителя
