| Номер в госреестре | 75735-19 |
| Наименование СИ | Преобразователи виброперемещений |
| Обозначение типа СИ | ИВП |
| Изготовитель | Общество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброперемещений ИВП (далее - преобразователи) предназначены для измерения амплитудного значения виброперемещения.
Принцип действия преобразователей основан на преобразовании амплитуды колебаний контролируемого объекта в электрический сигнал, пропорциональный амплитудному значению виброперемещения.
Преобразователи конструктивно состоят из заключенного в герметичный корпус пьезорезистивного акселерометра, принцип действия которого основан на изменении электрического сопротивления, которое пропорционально виброускорению, воздействующему на преобразователь, и электронной платы, обеспечивающей двойное интегрирование выходного сигнала акселерометра.
Преобразователи виброперемещений ИВП выпускаются в трех модификациях: ИВП-
0,5/200, ИВП-0,8/200 и ИВП-2/400, различающихся между собой диапазонами рабочих частот.
Преобразователи виброперемещений ИВП каждой модификации могут выпускаться со встроенным соединительным кабелем или с коннектором для подключения внешнего соединительного кабеля.
Преобразователи виброперемещений ИВП каждой модификации выпускаются в двух исполнениях, различающихся между собой типом выходного сигнала. Выходной сигнал преобразователя может быть по переменному напряжению или по переменному току. Тип выходного сигнала преобразователя обозначен на боковой стороне корпуса соответствующими обозначениями: «Вольтовый выход» или «Токовый выход».

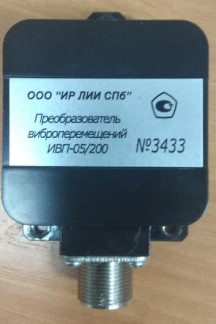

Общий вид преобразователей виброперемещений ИВП и место нанесения знака утверждения типа представлены на рисунке 1.
Маркировка типа выходного сигнала преобразователей виброперемещений ИВП представлена на рисунке 2.
Пломбирование преобразователей виброперемещений ИВП не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значения | ||
| Модификация | |||
| ИВП-0,5/200 | ИВП-0,8/200 | ИВП-2/400 | |
| Диапазон измерения амплитудного значения виброперемещения, мкм | от 15 до 500 | ||
| Диапазоны рабочих частот, Гц | от 0,5 до 200 | от 0,8 до 200 | от 2 до 400 |
| Номинальные значения коэффициента преобразования на базовой частоте 45 Гц: - для выхода по напряжению, мВ/мкм - для выхода по току, мкА/мкм | 10 16 | ||
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях измерений, % | ±3 | ||
| Нелинейность амплитудной характеристики, %, не более | ±2 | ||
| Диапазоны рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±5 %, Гц | от 0,5 до 150 включ. | от 0,8 до 150 включ. | от 2 до 200 включ. |
| Диапазоны рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±6 %, Гц | св. 150 до 200 | св. 200 до 400 | |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 | ||
| Условия эксплуатации: диапазон рабочих температур, °С | от -10 до +80 | ||
| Отклонения коэффициента преобразования от номинального значения, вызванные изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, (мВмкм-1)/°С [(мкАмкм-1)/°С] | ±0,15 | ||
| Наименование характеристики | Значения |
| Модификация | |
| ИВП-0,5/200 ИВП-0,8/200 ИВП-2/400 | |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 15 |
| Габаритные размеры (длина хширина х высота), мм, не более | 27x54x86,5 |
| Масса, г, не более | 130 |
наносится на корпус преобразователя методом наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь виброперемещений | ИВП | 1 шт. |
| Паспорт | 1 экз. | |
| Методика поверки | МП 204/3-3-2019 | 1 экз. |
осуществляется по документу МП 204/3-3-2019 «Преобразователи виброперемещений ИВП. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.02.2019 г.
Основные средства поверки: поверочная вибрационная установка 1-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ИВП-001.ТУ «Преобразователи виброперемещений ИВП»
