Номер в госреестре | 75736-19 |
Наименование СИ | Анализаторы спектра |
Обозначение типа СИ | FPH мод. 02, 06, 13, 26 |
Изготовитель | "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
Год регистрации | 2019 |
Срок свидетельства | 19.08.2024 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы спектра FPH модели 02, 06, 13, 26 предназначены для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов.
Принцип действия анализаторов спектра FPH модели 02, 06, 13, 26 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
Конструктивно анализаторы спектра FPH модели 02, 06, 13, 26 выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъем, интерфейсы USB, LAN, разъем питания, разъем BNC входа внешней опорной частоты. Анализатор выполнен в ударозащищенном корпусе.
Анализаторы спектра FPH модели 02, 06, 13, 26 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.
Анализаторы спектра FPH модели 02, 06, 13, 26 отличаются диапазоном частот и имеют следующие опции:
B3 - расширение диапазона частот до 3 ГГц для модели 02;
B4 - расширение диапазона частот до 4 ГГц для модели 02;
B22 - предусилитель для модели 02;
B8 - расширение диапазона частот до 8 ГГц для модели 06;
B23 - предусилитель для модели 06;
B20 - расширение диапазона частот до 20 ГГц для модели 13;
B24 - предусилитель для модели 13;
B31 - расширение диапазона частот до 31 ГГц для модели 26;
B25 - предусилитель для модели 26.

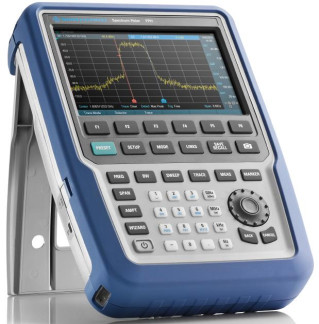

Общий вид анализаторов спектра FPH модели 02, 06, 13, 26, обозначение мест для нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид анализаторов спектра FPH модели 02, 06, 13, 26 и схема пломбировки от несанкционированного доступа
Программное обеспечение «FW FPH» предназначено для управления режимами работы анализаторов спектра FPH модели 02, 06, 13, 26, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FPH» предназначено только для работы с анализаторами спектра FPH модели 02, 06, 13, 26 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FPH модели 02, 06, 13, 26 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FW FPH |
Номер версии (идентификационный номер) ПО | не ниже 1.70 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
1 | 2 | 3 |
Диапазон рабочих частот, Гц | модель 02 | от 5-103 до 2109 |
модель 02 и опция B3 | от 5-103 до 3 109 | |
модель 02 и опция В4 | от 5-103 до 4109 | |
модель 06 | от 5-103 до 6109 | |
модель 06 и опция В 8 | от 5-103 до 8109 | |
модель 13 | от 5-103 до 13,6109 | |
модель 13 и опция В20 | от 5-103 до 20109 | |
модель 26 | от 5-103 до 26,5 109 | |
модель 26 и опция В31 | от 5-103 до 31109 | |
Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц | ±2 10-6 | |
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц | от 1 до 3 106 | |
(дискретно с шагом 1/3) | ||
Значения уровня фазовых шумов в | 30 кГц | -88 |
полосе 1 Гц относительно уровня | 100 кГц | -98 |
несущей на частоте 500 МГц при отстройке, дБ, не более | 1 МГц | -118 |
Значения среднего уровня собственных | модель 02 | |
шумов в полосе 1 Гц, при ослаблении | предусилитель выключен | |
встроенного аттенюатора 0 дБ, в | от 1 МГц до 10 МГц включ. | -135 |
зависимости от состояния | св. 10 МГц до 1 ГГц включ. | -142 |
предусилителя, в диапазоне частот, дБ | св. 1 ГГц до 4 ГГц | -140 |
(1 мВт), не более: | предусилитель включен | |
от 1 МГц до 10 МГц включ. | -150 | |
св. 10 МГц до 1 ГГц включ. | -158 | |
св. 1 ГГц до 4 ГГц | -156 | |
модели 06, 13, 26 | ||
предусилитель выключен | ||
от 1 до 10 МГц включ. | -130 | |
св. 10 до 25 МГц включ. | -135 | |
св. 25 МГц до 1 ГГц включ. | -145 | |
св. 1 до 4 ГГц включ. | -140 | |
св. 4 до 8 ГГц включ. | -140 | |
св. 8 до 19 ГГц включ. | -138 | |
св. 19 до 20 ГГц включ. | -138 | |
св. 20 до 27 ГГц включ. | -138 | |
св. 27 до 29 ГГц включ. | -130 | |
св. 29 до 31 ГГц | -123 |
1 | 2 | 3 | |
предусилитель включен от 1 до 20 МГц включ. | -147 | ||
св. | 20 МГц до 1 ГГц включ. | -158 | |
св. | ч. ю л к в ц Г Г 3 о д | -158 | |
св. | ч. ю л к в ц Г Г 4 о д 3 | -155 | |
св. | 4 до 4,5 ГГц включ. | -155 | |
св. | 4,5 до 8 ГГц включ. | -150 | |
св. | 8 до 20 ГГц включ. | -150 | |
св. | 20 до 27 ГГц включ. | -150 | |
св. | 27 до 29 ГГц включ. | -140 | |
св. | 29 до 31 ГГц | -130 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала в диапазоне от -50 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не | от 10 МГц до 31 ГГц | ±1,25 | |
менее 16 дБ при уровне доверительной вероятности 95 %, в диапазоне частот, при температуре окружающей среды от +15 до +35 °С, дБ |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Тип входного разъема: - модели 02, 06, 13 - модель 26 | тип N «розетка» тип 3,5 мм «розетка» |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
Потребляемая мощность, Вт, не более | 40 |
Масса, кг, не более | 2,5 |
Габаритные размеры (ширинахвысотахглубина), мм | 202х294х76 |
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от -10 до +55 от 40 до 95 |
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +70 не более 80 |
Время прогрева, мин | 15 |
Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов спектра FPH модели 02, 06, 13, 26 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства изме | рений | |
Наименование | Обозначение | Количество |
Анализатор спектра | FPH модель 02, или 06, или 13, или 26 | 1 шт. |
Опция расширения диапазона частот до 3 ГГц для модели 02 | B3 | по отдельному заказу |
Опция расширения диапазона частот до 4 ГГц для модели 02 | B4 | по отдельному заказу |
Опция расширения диапазона частот до 8 ГГц для модели 06 | B8 | по отдельному заказу |
Опция расширения диапазона частот до 20 ГГц для модели 13 | B20 | по отдельному заказу |
Опция расширения диапазона частот до 31 ГГц для модели 26 | B31 | по отдельному заказу |
Опция предусилителя для модели 02 | B22 | по отдельному заказу |
Опция предусилителя для модели 06 | B23 | по отдельному заказу |
Опция предусилителя для модели 13 | B24 | по отдельному заказу |
Опция предусилителя для модели 26 | B25 | по отдельному заказу |
Комплект ЗИП | - | 1 компл. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | РТ-МП-5947-441-2019 | 1 экз. |
осуществляется по документу РТ-МП-5947-441-2019 «ГСИ. Анализаторы спектра FPH модели
02, 06, 13, 26. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 мая 2019 года. Основные средства поверки:
- генератор сигналов SMB100A с опциями В131, В1 (регистрационный номер в Федеральном информационном фонде 71663-18);
- ваттметр поглощаемой мощности СВЧ NRP40S (регистрационный номер в Федеральном информационном фонде 64926-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Зарегистрировано поверок | 257 |
Поверителей | 25 |
Актуальность данных | 21.11.2024 |
