| Номер в госреестре | 75739-19 |
| Наименование СИ | Калибраторы-измерители температуры прецизионные |
| Обозначение типа СИ | КИТ-1 |
| Изготовитель | Общество с ограниченной ответственностью "ИзТех" (ООО "ИзТех"), г. Москва, г. Зеленоград |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители температуры прецизионные КИТ-1 (далее - калибраторы) предназначены для высокоточных измерений и воспроизведения: параметров постоянного электрического тока (напряжение, сила тока); параметров электрических цепей (электрическое сопротивление); электрических сигналов термоэлектрических преобразователей, термопреобразователей сопротивления, преобразователей температуры с выходным аналоговым сигналом силы постоянного тока, а также для тестирования реле.
Принцип действия калибратора в режиме измерений основан на аналогово-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов, отображении результатов измерений на цифровом дисплее; в режиме воспроизведения сигналов действие калибратора основано на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов в аналоговые сигналы.
Управление процессом измерений/воспроизведения осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами сенсорного дисплея.
Калибраторы КИТ-1 обладают функциями независимого и одновременного использования измерений входных сигналов и формирования выходных сигналов: напряжения, сопротивления, силы постоянного тока и сигналов датчиков температуры.
На дисплее отображаются: результаты измерений, значения воспроизводимых величин, режим работы, настройка прибора, текущее время и дата. Калибраторы осуществляют: измерение температуры с использованием термопар (ТП) типа R, S, K, E, J, T, N, B, L, М, А-1, А-2, А-3 (с возможностью компенсации температуры холодного спая), термопреобразователей сопротивления (ТС) Pt10, Pt50, Pt100, Pt500, Pt1000, 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П и измерительных преобразователей (ПИ) температуры с выходным аналоговым сигналом силы постоянного тока 0-5 мА, 0-20 мА, 4-20 мА; воспроизведение номинальных статических характеристик (НСХ) термопреобразователей сопротивления и термопар. В качестве первичных преобразователей также могут применяться эталонные ТС и ТП с индивидуальными статическими характеристиками.
Калибраторы КИТ-1 представляют собой портативные устройства, выполненные в пластмассовом корпусе.
На передней панели расположены: сенсорный дисплей; кнопка управления питанием; разъемы измерительных входов для подключения датчиков температуры (ТС, ТП и ПИ), реле, источников напряжения, тока, сопротивления; разъемы выходов воспроизведения сигналов для подключения поверяемых/калибруемых приборов. На задней панели находится отсек для установки элементов питания. На торцевой панели расположены USB - разъем и разъем блока питания 24 В для измерительных преобразователей, на боковой - слот для SD- карты.

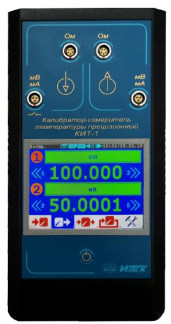

Общий вид средства измерений представлен на рисунке 1.
Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на нижнюю панель прибора. Схема пломбировки представлена на рисунке 2.
Рисунок 1 - Общий вид Рисунок 2- Схема пломбирования
калибратора от несанкционированного доступа
Калибраторы КИТ-1 функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой его частью.
ПО калибраторов КИТ-1 находится в памяти встроенного микропроцессора. ПО предназначено для: управления режимами работы; выбора встроенных измерительных и вспомогательных функций; сбора, обработки, хранения на съемном носителе (SD-карте), передачи и отображения измерительной информации.
Также калибраторы могут работать с автономным ПО «КИТ-1», которое позволяет: вводить в калибратор значения встроенных опор; настраивать каналы; вводить ИСХ; отображать в цифровом и графическом видах результаты измерений; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv»; рассчитывать «среднее» значение и «СКО» на участках графика.
Требования к компьютеру: операционная система - MS Windows XP/Vista/7/8/10, свободный последовательный порт USB.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | КИТ-1 | kit 1.exe |
| Номер версии (идентификационный номер ПО), не ниже | V2.00 | v1.0.1.158 |
| Цифровой идентификатор ПО | недоступен | 93016b7dd1ba2637e89d 62cabe54c437 ** |
| Алгоритм расчета контрольной суммы | - | MD5 |
| **для версии - v1.0.1.158 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Режим работы | Измерение | Воспроизве дение |
| Диапазон изм./восп. электрического сопротивления, Ом | от 0,01 до 2500 | от 8 до 2500 |
| Пределы допускаемой абсолютной погрешности изм./восп. электрического сопротивления, Ом | ±(0,0005+10-5-R) | ±(0,001+2-10-5-R) |
| Диапазон изм./восп. напряжения, мВ | от -300 до +300 | от -50 до +100 |
| Пределы допускаемой абсолютной погрешности изм./восп. напряжения, мВ | ±(0,001+7-10-5-|U|) | |
| Диапазон изм./восп. силы тока, мА | от -30 до +30 | от 0 до +20 |
| Пределы допускаемой абсолютной погрешности изм./восп. силы тока, мА | ±(0,001+10-4-|I|) | |
| Диапазоны изм./восп. сигналов ТС в температурном эквиваленте, °С тип 10М | от -180 до +200 | от -45 до +200 |
| 10П, Pt10 | от -200 до +850 | от -50 до +850 |
| 50М, 100М | от -180 до +200 | |
| 50П, Pt50, 100П, Pt100, 500П, Pt500 | от -200 до +850 | |
| 1000П, Pt1000 | от -200 до +400 | |
| Эталонные с Rtt = 0,6; 1; 10; 25; 50 и 100 Ом | от -200 до +962 | - |
| Пределы допускаемой абсолютной погрешности изм./восп. сигналов ТС, °С тип 10М, 10П, Pt10 | ±(0,015+10-5-|t|) | ±(0,03+2-10-5-|t|) |
| 50М, 50П, Pt50 | ±(0,005+10-5-1) | ±(0,01+2-10-5-1) |
| 100 М, 100 П, Pt 100 | ±(0,004+10-5-1) | ±(0,008+2-10-5-1) |
| 500П, Pt500 | ±(0,003+10-5-t) | ±(0,006+2-10-5-1) |
| 1000П, Pt1000 | ±(0,003+10-5-t) | ±(0,006+2-10-5-1) |
| Эталонные с Rtt = 0,6; 1 Ом | ±(0,13+10-5-t) | - |
| Эталонные с Rtt = 10 Ом | ±(0,015+10-5-1) | - |
| Эталонные с Rtt = 25 Ом | ±(0,008+10-5-1) | - |
| Эталонные с Rtt = 50 Ом | ±(0,005+10-5-1) | - |
| Эталонные с Rtt = 100 Ом | ±(0,004+10-5-1) | - |
| Диапазоны изм./восп. сигналов ТП типа R, S, K, E, J, T, N, B, L, М, А-1, А-2, А-3 в температурном эквиваленте, °С | от -270 до +2500 в соответствии с ГОСТ Р 8.585-2001 | |
| Пределы допускаемой абсолютной погрешности изм./восп. сигналов ТП, °С ТП типа K, E, J, T, N, L, M | ±0,1 | |
| ТП типа R, S, B, А-1, А-2, А-3 | ±0,2 | |
| Примечания: - номинальные статические характеристики (НСХ) ТС и ТП соответствуют ГОСТ 66512009 и ГОСТ Р 8.585-2001 соответственно; - Rtt - номинальное значение сопротивления ТС при плюс 0,01 °С; - погрешность нормирована без учета погрешности первичных преобразователей; - обозначения R, U, I, t - измеренные/воспроизведенные значения величин: электрического сопротивления, напряжения, силы тока и температуры соответственно | ||
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 100х200х40 |
| Масса, кг, не более | 0,5 |
| Напряжение питания постоянным током, В (четыре элемента питания типа АА) | от 4 до 7 |
| Потребляемая мощность, В-А, не более | 2 |
| Встроенный блок напряжения питания постоянным током, В | 24±2 |
| Компенсация температуры свободных концов термопары | есть |
| Время установления рабочего режима, с | 30 |
| Интерфейс связи | USB |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на метрологический отказ, ч | 5 7000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель КИТ-1 в виде наклейки.
Таблица 4 - Комплектность калибратора КИТ-1
| Наименование | Обозначение | Количество |
| Калибратор | КИТ-1 | 1 шт. |
| кабель связи прибора с ПК через интерфейс USB | 1 шт. | |
| шнур КИТШ-1.1 | 2 шт. | |
| шнур КИТШ-2.1 | 2 шт. | |
| шнур КИТШ-3.1 | 8 шт. | |
| шнур КИТШ-3.2 | 4 шт. | |
| шнур КИТШ-6.2 | 1 шт. | |
| программное обеспечение | 1 CD-диск по заказу | |
| элемент питания типа «АА» | 4 шт. | |
| Руководство по эксплуатации | РЭ 4211-182-56835627-18 | 1 экз. |
| Методика поверки | МП 2411- 0167-2019 | 1 экз. |
осуществляется по документу МП 2411-0167-2019 «ГСИ. Калибраторы-измерители температуры прецизионные КИТ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.05.2019 г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300КТ, регистрационный номер в Федеральном информационном фонде 54727-13;
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер в Федеральном информационном фонде 19736-11;
- меры электрического сопротивления однозначные МС3050М с номинальными сопротивлениями 1, 10, 100 и 1000 Ом, 2 разряд, регистрационный номер в Федеральном информационном фонде 46843-11;
- мера электрического сопротивления однозначная МС3080 с номинальным сопротивлением 0,01 Ом, 2 разряд, регистрационный номер в Федеральном информационном фонде 42650-09;
- мера электрического сопротивления постоянного тока многозначная типа Р3026-1, диапазон от 0,01 до 111111,1 Ом, класс точности 0,002/1,5* 10-6, регистрационный номер в Федеральном информационном фонде 56523-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
Технические условия ТУ 4381-182-56835627-18 «Калибратор-измеритель температуры прецизионный КИТ-1».
