| Номер в госреестре | 75745-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MT34 XC |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4MT34 XC предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе распределительных устройств (РУ) класса напряжения 10 кВ.
Трансформаторы напряжения 4MT34 XC устанавливаются в комплектные распределительные устройства и являются комплектующими изделиями.
Трансформаторы напряжения 4MT34 XC являются однофазными, индуктивными электромагнитными устройствами с заземляемым выводом первичной обмотки.
Магнитопровод стержневого типа, обмотки расположены концентрически. Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а так же формирует корпус трансформатора напряжения 4MT34 XC.
В центре верхней части трансформаторов напряжения 4MT34 XC расположен высоковольтный вывод первичной обмотки. Вывод вторичной обмотки и заземляемый вывод первичной обмотки расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части трансформатора напряжения 4MT34 XC внизу, а клемма заземления с винтом М8 - с задней торцевой части.
На опорной поверхности трансформатора напряжения 4MT34 XC имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора напряжения 4MT34 XC в ячейке комплектного распределительного устройства или на месте установки.

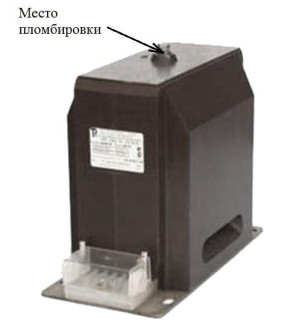

Внешний вид трансформатора напряжения 4MT34 XC и место пломбировки от несанкционированного доступа представлены на рисунке 1. Место нанесения знака поверки изготовителем не определено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Класс напряжения, кВ | 10 |
| Номинальное напряжение первичной обмотки, В - а-n | 10000/V3 |
| - ёа-dn | 10000/V3 |
| Номинальное напряжение вторичной обмотки, В - а-n | 100/V3 |
| - dа-dn | 100/3 |
| Класс точности вторичной обмотки - а-n | 0,5 |
| - dа-dn | - |
| Наибольшее рабочее напряжение, кВ | 12 |
| Значения номинальной мощности вторичной обмотки, В-А - а-n | 50 |
| - dа-dn | - |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, не более, кг | 27 |
| Габаритные размеры, мм, не более | |
| - высота | 280 |
| - ширина | 150 |
| - длина | 260 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (Зав. №№ 10605193, 10605194, 10605195, 10605196, 10605197, 10605198) | 4MT34 XC | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08;
- Магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на маркировочную табличку трансформаторов напряжения 4MT34 XC.
отсутствуют.
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 V3 до 750V3 кВ»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
