| Номер в госреестре | 75747-19 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | Testo 160 |
| Изготовитель | "Testo Instruments (Shenzhen) Co. Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные Testo 160 предназначены для измерений температуры, относительной влажности, освещенности и энергетической освещенности в ультрафиолетовой области спектра.
Принцип действия измерителей комбинированных Testo 160 основан на преобразовании первичным преобразователем измеряемого параметра в электрический сигнал, который поступает в электронный блок для дальнейшей обработки и передачи измерительной информации по беспроводной сети Wi-Fi.
Конструктивно измерители комбинированные Testo 160 выпускаются в пластмассовых корпусах, состоящих из двух частей, склеенных друг с другом. Вскрытие корпуса не возможно. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. Подключение внешнего источника питания возможно через разъем Micro-USB.

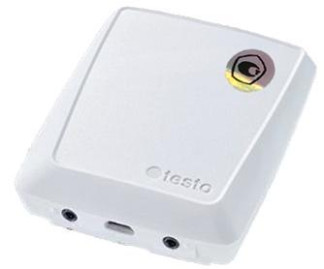

Рисунок 1 - Общий вид измерителей комбинированных Testo 160
Измерители комбинированные Testo 160 выпускают следующих модификаций:
- Testo 160 ТН (Рисунок 1.1) - предназначены для измерений температуры и относительной влажности воздуха встроенным датчиком температуры и влажности (1);
- Testo 160 E (Рисунок 1.2) - предназначены для измерений температуры и относительной влажности воздуха, освещенности и энергетической освещенности в ближней УФ области спектра подключаемыми внешними зондами S-ТН (рисунок 2.1), S-Lux (рисунок 2.2) и S-Lux UV (рисунок 2.3);
- Testo 160 ТНЕ (Рисунок 1.3) - предназначены для измерений температуры и относительной влажности воздуха встроенным датчиком температуры и влажности (1) или подключаемым внешним зондом S-ТН (рисунок 2.1), освещенности подключаемым внешним зондом S-Lux (рисунок 2.2), освещенности и энергетической освещенности в ближней УФ области спектра подключаемым внешним зондом S-Lux UV (рисунок 2.3);
- Testo 160 THL (Рисунок 1.4) - предназначены для измерений температуры, относительной влажности воздуха, освещенности и энергетической освещенности в ближней УФ области спектра встроенными датчиками температуры и влажности (1), освещенности (2), энергетической освещенности в ближней УФ области спектра (3).
Рисунок 2 - Общий вид подключаемых внешних зондов
Пломбирование измерителей комбинированных Testo 160 не предусмотрено.
Внутреннее (встроенное) программное обеспечение (далее - ПО) представляет собой микропрограмму, установленную в микропроцессор при изготовлении измерителей комбинированных Testo 160 и не имеет возможности считывания и модификации. Разделение на метрологически значимую и незначимую части не предусмотрено. Все встроенное ПО является метрологически значимым.
Программное обеспечение Testo 160 предназначено для преобразования полученного от первичного преобразователя сигнала в цифровой и сопоставления его соответствующей единице измеряемой величины.
Идентификационные данные программного обеспечения недоступны пользователю.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Testo 160 ТН | Testo 160 Е Testo 160 ТНЕ Testo 160 TOL | |
| Диапазон измерений температуры, °С | от -10 до +50 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | |
| Диапазон измерений относительной влажности, % | от 10 до 90 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - встроенным датчиком - внешним зондом | ±5 ±3 | |
| Диапазон измерений освещенности, лк | - | от 20 до 20 000 |
| Пределы допускаемой относительной погрешности измерений освещенности,% | - | ±15 |
| Диапазон измерений энергетической освещенности, мВт/м | - | от 10 до 10 000 |
| Пределы допускаемой основной относительной погрешности измерений энергетической освещенности в спектральном диапазоне от 305 до 375 нм *, % | - | ±20 |
| Пределы дополнительной погрешности измерений энергетической освещенности, вызванный: - неидеальной спектральной коррекцией чувствительности зонда, % - зависимостью чувствительности зонда от угла падения излучения в диапазоне от -40 до +40°, % | - | ±20 ±18 |
| * - нормируется только для источников естественного света и ксеноновых ламп | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| У словия эксплуатации | |
| - температура окружающей среды, °С - относительная влажность, %, не более | от -10 до +50 80 |
| Температура транспортировки и хранения, °С | от -20 до +50 |
| Параметры электрического питания: | |
| - от элементов питания (ААА), В | 6 |
| - от блока питания (выходные параметры): | |
| напряжение постоянного тока, В | 5 |
| сила постоянного тока, А | 1 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - Testo 160 ТН, Testo 160 E, Testo 160 ТНЕ | 64х76х22 |
| - Testo 160 ТНЬ | 64х92х24 |
| - зонд S-TH (высотахдиаметр) | 38х16 |
| - зонды S-Lux UV, S-Lux | 28х56х15 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - Testo 160 ТН, Testo 160 E, Testo 160 ТНЕ | 0,022 |
| - Testo 160 ТНЬ | 0,018 |
| - зонды S-TH, S-Lux | 0,013 |
| - зонд S-Lux UV | 0,015 |
наносится на переднюю панель измерителей комбинированных Testo 160 с помощью наклейки (рисунок 1) и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Измеритель комбинированный Testo 160 | Testo 160 ТН, Testo 160 E, Testo 160 ТНЕ, Testo 160 ТНЬ | 1 шт. | Модификация в соответствии с заказом |
| Зонды | S-ТН, S-Lux UV, S-Lux | В соответствии с модификацией и заказом | |
| Элементы питания | ААА | 4 шт. | |
| Руководство по эксплуатации | - | 1 экз. | на партию |
| Методика поверки | РТ-МП-5456-442-2019 | 1 экз. |
осуществляется по документу РТ-МП-5456-442-2019 «ГСИ. Измерители комбинированные Testo 160. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 июня 2019 года. Основные средства поверки:
- термометр эталонный 3-го разряда по ГОСТ 8.558-2009, диапазон измерений от минус 10 до плюс 50 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- гигрометр Rotronic модификации HygroLog NT (регистрационный номер в Федеральном информационном фонде 64196-16);
- группа из трех эталонных светоизмерительных ламп СИС 107-1000 с цветовой температурой 2856 К, рабочий эталон 1-го разряда по ГОСТ 8.023-2014, относительная погрешность по силе света не более 2,5 %;
- радиометр МКР-УФ «Аргус» (регистрационный номер в Федеральном информационном фонде 15560-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Техническая документация изготовителя Testo SE &Co. KGaA, Германия
