| Номер в госреестре | 75748-19 |
| Наименование СИ | Системы измерения температуры расплавов металлов |
| Обозначение типа СИ | CoreTemp |
| Изготовитель | "Heraeus Electro-Nite International N.V.", Бельгия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения температуры расплавов металлов CoreTemp (далее - системы CoreTemp) предназначены для непрерывных измерений температуры расплава металла в процессе его плавки.
Принцип действия системы CoreTemp основан на дистанционном измерении температуры оптическим пирометром, у которого в качестве объектива выступает оптоволоконный кабель, один конец которого жестко скреплен с пирометром, а другой погружается в расплав металла.
Конструктивно системы CoreTemp состоят из блока управления PLC, блока подачи кабеля, персонального компьютера РС и катушки с оптоволоконным кабелем и пирометром CoreTemp Pyrobox.
Информация о температуре расплава передается на пирометр, обрабатывается и поступает на экран устройства отображения (РС с адаптированным интерфейсом). Поскольку оптоволоконный кабель в расплаве металла сгорает, блок подачи кабеля, регулируемый блоком управления PLC, осуществляет непрерывную подачу кабеля в расплав. После окончания катушки с кабелем, отработавшая катушка снимается, а к блоку управления подключается новая катушка с кабелем и пирометром. При этом вся информация о новой катушке автоматически считывается и загружается в память РС. Система вновь готова к работе.

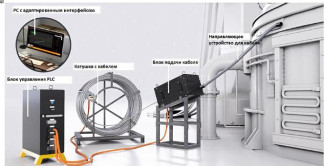

Общий вид системы CoreTemp представлен на рисунке 1.
Heraeus
■ Electro-Nite
CENTRUM • 2UID 1105 3630 HOUTHALEN BELGIUM
tel ♦wuetmzii
FAX.+3211600400
Место нанесения знака поверки
Description: UCS code: Serial Number:
in 11 til mi 11 и in
Power:
IP rating;
CoreTemp Pyrobox 31110066
CTMCRTPCOAt3190Q94
iiiiii mi iimi mu n mu
24VDC - 125mA max
fiS Ж
_ а £ С€
Рисунок 2 - Табличка на катушке с кабелем CoreTemp Pyrobox Пломбирование системы CoreTemp не предусмотрено.
Программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.
ПО предназначено для преобразования и масштабирования измеренного входного сигнала, обработки и передачи на устройство отображения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CoreTemp Software |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Конструкция системы CoreTemp исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С | от +1500 до +1700 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации и хранения: - температура окружающей среды, °С | от -20 до +60 |
| - относительная влажность, %, не более | 90 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - катушка с оптоволоконным кабелем и пирометром | 1350x1250x1000 |
| - блок подачи кабеля | 600x500x1050 |
| - блок управления PLC | 1200x800x400 |
| - РС | 153x279x363 |
| Масса, кг, не более - катушка с оптоволоконным кабелем и пирометром | 355 |
| - блок подачи кабеля | 450 |
| - блок управления PLC | 109 |
| - РС | 7 |
| Напряжение питания постоянного тока пирометра с оптоволоконным кабелем, В | 24 |
| Напряжение питания управляющих и исполнительных устройств системы, В | 380 |
| Степень защиты от влаги и пыли по ГОСТ 14254 -2015 | IP65 |
наносится типографским способом на руководство по эксплуатации и в виде наклейки на корпусе блока управления PLC согласно рисунку 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения температуры расплавов металлов | CoreTemp | |
| в составе: | ||
| - катушка с оптоволоконным кабелем и пирометром | CoreTemp Pyrobox | 1 шт. |
| - блок подачи кабеля | - | 1 шт. |
| - блок управления PLC | - | 1 шт. |
| - РС | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5965-442-2019 | 1 экз. |
осуществляется по документу РТ-МП-5965-442-2019 «ГСИ. Системы измерения температуры расплавов металлов CoreTemp. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 июня 2019 г.
Основные средства поверки:
- эталонный пирометр полного и частичного излучения, диапазон от плюс 1500 до плюс 1700 °С, 1-й разряд по ГОСТ Р 8.558-2009;
- эталонный излучатель «черное тело», 2-й разряд по ГОСТ Р 8.558-2009, диапазон от плюс 900 до плюс 1700 °С;
- калибратор температуры серии СТС модель СТС-1200А (регистрационный номер в Федеральном информационном фонде 18844-03);
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО, 2-й разряд по ГОСТ Р 8.558-2009, диапазон от плюс 600 до плюс 1800 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на табличку, прикрепленную к корпусу каждой катушки с кабелем CoreTemp Pyrobox US (рисунок 2), и на свидетельство о поверке системы CoreTemp.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация Heraeus Electro-Nite International N.V.
