| Номер в госреестре | 75751-19 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | АКИП-72000A/B, АКИП-75000D |
| Изготовитель | "Pico Technology ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий АКИП-72000А/В, АКИП-75000Б (далее
- осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB. Для модификаций осциллографов с током потребления свыше 1200 мА предусмотрено питание от универсального сетевого адаптера.
Конструктивно осциллографы выполнены в виде портативных приборов.
Осциллографы изготавливаются в следующих модификациях:
- серия АКИП-72000А/В: АКИП-72205А MSO, АКИП-72405А, АКИП-72206В, АКИП-72206В MSO, АКИП-72207В, АКИП-72207В MSO, АКИП-72208В, АКИП-72208В MSO, АКИП-72406В, АКИП-72407В, АКИП-72408В;
- серия АКИП-75000Б: АКИП-75242Б, АКИП-75242Б MSO, АКИП-75243Б, АКИП-75243Б MSO, АКИП-75244Б, АКИП-75244Б MSO, АКИП-75442Б, АКИП-75442Б MSO, АКИП-75443Б, АКИП-75443Б MSO, АКИП-75444Б, АКИП-75444Б MSO.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов с ненормируемыми метрологическими характеристиками.
На передней панели осциллографов располагаются: измерительные разъемы и дополнительные входные и выходные разъемы (в зависимости от модификации это могут быть разъемы: вход внешней синхронизации, выход генератора сигналов, цифровые входы логического анализатора).
На задней панели осциллографов располагаются: интерфейс USB, разъем для подключения сетевого адаптера питания (только в моделях, где предусмотрено питание от сетевого адаптера).
Для предотвращения от несанкционированного доступа предусмотрена пломбировка в виде наклейки на месте соединения частей корпуса.

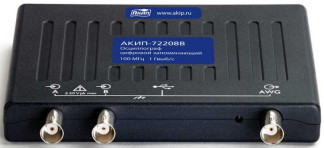

На рисунке 1 представлен общий вид осциллографов, место нанесения знака утверждения типа. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
осциллографов устанавливается на внешний ПК и служит для дистанционного управления работой осциллографов, управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения осциллографов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PicoScope 6 |
| Номер версии (идентификационный номер ПО) | не ниже 6.0.0 |
| Примечание: номер версии ПО определяется по первым трем цифрам | |
Таблица 2 - Метрологические характеристики осциллографов серии АКИП-75000Р
| Значение характеристики | ||||||
| Наименование характеристики | АКИП- 75242D, АКИП- 75242D MSO | АКИП- 75442D, АКИП- 75442D MSO | АКИП- 75243D, АКИП- 75243D MSO | АКИП- 75443D, АКИП- 75443D MSO | АКИП- 75244D, АКИП- 75244D MSO | АКИП- 75444D, АКИП- 75444D MSO |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Полоса пропускания (по уровню -3 дБ), МГц - при разрешении по вертикали от 8 до 15 бит | от 0 до 60 | от 0 до 100 | от 0 до 200 | |||
| - при разрешении по вертикали 16 бит | от 0 до 60 | от 0 до 60 | от 0 до 60 | |||
| Время нарастания переходной характеристики, нс, не более - при разрешении по вертикали от 8 до 15 бит | 5,8 | 3,5 | 1,8 | |||
| - при разрешении по вертикали 16 бит | 5,8 | 5,8 | 5,8 | |||
| Диапазон установки коэффициентов отклонения, мВ/дел | от 2 до 4000 | |||||
| 1 | 2 3 | 4 5 | 6 7 |
| Максимальное входное напряжение, В (пиковое значение) | ±20 | ||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ, при уровне постоянного смещения 0 В - при разрешении по вертикали 8 бит - при разрешении по вертикали от 12 до 16 бит | ±(0,0210Ко1)+1) ±(0,005 10 Ко+1) | ||
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при разрешении по вертикали 8 бит - при разрешении по вертикали от 12 до 16 бит | ±2 ±0,5 | ||
| Диапазон установки коэффициентов развертки | от 2 нс/дел до 5000 с/дел | от 1 нс/дел до 5000 с/дел | от 500 пс/дел до 5000 с/дел |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(0,00005-Т2)+2/Бд3)) | ±(0,000002 Т+2/Бд) | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±5 10-5 | ±2 10-6 | |
| Максимальная частота дискретизации при разрешении по вертикали 8 бит (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных от 3 до 4 каналов | 1000 500 250 | ||
| Номинальное входное сопротивление, Ом | 1106±1104 | ||
| 1) здесь и далее Ко - значение коэфс 2) здесь и далее T - значение времен 3) здесь и далее Бд - значение часто | ициента отклонения, мВ/дел ных интервалов, с ы дискретизации, Гц | ||
Серия АКИП-75000Б
| Наименование характеристики | Значение характеристики | |||||||
| АКИП-72205А MSO | АКИП- 72405А | АКИП-72206В, АКИП-72206В MSO | АКИП- 72406В | АКИП-72207В, АКИП-72207В MSO | АКИП- 72407В | АКИП-72208В, АКИП-72208В MSO | АКИП- 72408В | |
| Полоса пропускания по уровню -3 дБ, МГц | от 0 до 25 | от 0 до 50 | от 0 до 70 | от 0 до 100 | ||||
| Время нарастания переходной характеристики, нс, не более | 14 | 7 | 5 | 3,5 | ||||
| Максимальная частота дискретизации, (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных от 3 до 4 каналов | 500 250 | 500 250 125 | 1000 (500 для модификации АКИП-72206В) 500 (250 для модификации АКИП-72206В) 250 | |||||
| Диапазон установки коэффициентов отклонения, мВ/дел | от 4 до 4000 | |||||||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ, при уровне постоянного смещения 0 В | ±(0,03 10Ко+1) | |||||||
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % | ±3 | |||||||
| Максимальное входное напряжение, В (пиковое значение) | ±20 | |||||||
| Диапазон установки коэффициентов развертки, с/дел | от 210-9 до 5000 | от 110-9 до 5000 | ||||||
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(0,00005 • T+2/Рд) | |||||||
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±5 10-5 | |||||||
| Номинальное входное сопротивление, Ом | 1106±1104 | |||||||
| Наименование характеристики | Модификации | Значение характеристики | |
| Количество каналов | АКИП-72205А MSO, АКИП-72206В, АКИП-72206В MSO, АКИП-72207В, АКИП-72207В MSO, АКИП-72208В, АКИП-72208В MSO, АКИП-75242D, АКИП-75242D MSO, АКИП-75243D, АКИП-75243D MSO, АКИП-75244D, АКИП-75244D MSO | 2 | |
| АКИП-72405А, АКИП-72406В, АКИП-72407В, АКИП-72408В, АКИП-75442D, АКИП-75442D MSO, АКИП-75443D, АКИП-75443D MSO, АКИП-75444D, АКИП-75444D MSO | 4 | ||
| Вход внешней синхронизации | АКИП-75242D, АКИП-75442D, АКИП-75243D, АКИП-75443D, АКИП-75244D, АКИП-75444D | 1 | |
| Разрешение по вертикали, бит | Фиксиро ванное значение | АКИП-72205А MSO, АКИП-72405А, АКИП-72206В, АКИП-72206В MSO, АКИП-72207В, АКИП-72207В MSO, АКИП-72208В, АКИП-72208В MSO, АКИП-72406В, АКИП-72407В, АКИП-72408В | 8 |
| Настра- еваемое значение | АКИП-75242D, АКИП-75242D MSO, АКИП-75243D, АКИП-75243D MSO, АКИП-75244D, АКИП-75244D MSO, АКИП-75442D, АКИП-75442D MSO, АКИП-75443D, АКИП-75443D MSO, АКИП-75444D, АКИП-75444D MSO | 8; 12; 14; 15; 16 | |
| Дополнительные входы и выходы | Для всех модификаций | выход генератора сигналов | |
| АКИП-72205А MSO, АКИП-72206В MSO, АКИП-72207В MSO, АКИП-72208В MSO, АКИП-75242D MSO, АКИП-75243D MSO, АКИП-75244D MSO, АКИП-75442D MSO, АКИП-75443D MSO, АКИП-75444D MSO | 16 - канальный логический анализатор | ||
Таблица 5 - Масса, габаритные размеры и условия применения
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Напряжение питания, В (постоянный ток) - серия АКИП-72000А/В от одного порта Ц^В 2.0 - серия АКИП-75000D от сетевого адаптера для четырехканальных модификаций, от одного порта ^В 3.0 или двух портов ^В 2.0 для двухканальных моделей | 5 |
| Габаритные размеры (ширинахвысотахглубина), не более, мм - серия АКИП-72000А/В - серия АКИП-75000D | 104x18,8x130 170x40x190 |
| 1 | 2 |
| Масса, кг, не более - серия АКИП-72000А/В - серия АКИП-75000D | 0,2 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С 1) - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +40 80 от 84,0 до 106,7 |
| 1) Метрологические характеристики нормируются через 1 час после прогрева осциллографа при температуре от +18 до +28 °С | |
наносится на верхней панели осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность осциллографов
| Наименование | Обозначение | Количество | Примечание |
| Осциллограф | - | 1 шт. | |
| Пробник | - | 2; 4 шт. | по числу измерительных каналов |
| Логический пробник | - | 1 шт. | только для модификаций с индексом MSO |
| Кабель USB (тип USB 2.0) | - | 1 шт. | только для серии АКИП-72000А/Б |
| Кабель USB (тип USB 3.0) | - | 1 шт. | только для серии АКИП-75000D |
| Сетевой адаптер | - | 1 шт. | только для четырехканальных модификаций серии АКИП-75000D |
| Руководство по эксплуатации | - | 1 экз. | |
| Методика поверки | ПР-14- 2019МП | 1 экз. | |
| Программное обеспечение | PicoScope 6 | 1 шт. | CD диск |
осуществляется по документу ПР-14-2019МП «ГСИ. Осциллографы цифровые запоминающие серий АКИП-72000А/Б, АКИП-75000D. Методика поверки», утвержденному АО «ПриСТ» 29 мая 2019 г.
Основные средства поверки:
- Калибратор осциллографов 9500B (регистрационный номер в Федеральном информационном фонде 30374-13, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий АКИП-72000А/В, АКИП-75000В
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя «Pico Technology ltd», Великобритания
| Зарегистрировано поверок | 154 |
| Поверителей | 33 |
| Актуальность данных | 16.09.2024 |
