| Номер в госреестре | 75753-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ES12 |
| Изготовитель | "AEG Industrial Engineering Aktiengesellschaft", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ES12 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в сетях до 35 кВ.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выходом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.

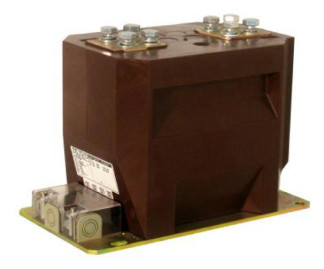

Внешний вид трансформатора представлен на рисунке 1.
отсутствует.
| Характеристика | Значения |
| Класс напряжения, кВ | 6 |
| Номинальное напряжение первичной обмотки, В | 6000/V3 |
| Номинальное напряжение вторичных обмоток, В - а-n | 100/V3 |
| - da-dn | 100/3 |
| Класс точности вторичных обмоток - а-n | 0,5 |
| - da-dn | - |
| Наибольшее рабочее напряжение, кВ | 12 |
| Значения номинальных мощностей вторичных обмоток, В-А - а-n | 90 |
| - da-dn | - |
| Номинальная частота, Гц | 50 |
| Г абаритные размеры, мм, не более, | 148x220x290 |
| Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -25 до +40 °С | У3 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 99/811877, 99/811878, 99/811879, 00/812823, 00/812824, 00/812826, 00/817643, 00/817645, 00/817647, 00/817649, 00/817651, 00/817650) | ES12 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ES12
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ» ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
