| Номер в госреестре | 75754-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЧЛ-2 |
| Изготовитель | Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЧЛ-2 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления при их установке на заземленных частях комплектных закрытых распределительных устройств на номинальное напряжение до 2 кВ переменного тока частоты 50 Гц или 400 Гц.
Принцип действия трансформаторов тока ТШЧЛ-2 основан на явлении электромагнитной индукции. Трансформаторы состоят из одной вторичной обмотки, первичной обмоткой является токоведущая шина. Вторичная обмотка размещается на тороидальном сердечнике. Выводы вторичной обмотки выполнены в виде винтовых зажимов, находящихся в распределительной коробке, встроенной в боковую часть корпуса трансформаторов. Корпус выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией трансформаторов.
Трансформаторы выпускаются в исполнениях: ТШЧЛ-2-I, ТШЧЛ-2Т-1, ТШЧЛ-2-II, ТШЧЛ-2Т-11, ТШЧЛ-2-III и ТШЧЛ-2Т-Ш, которые отличаются номинальными первичными токами, габаритными размерами и массой.

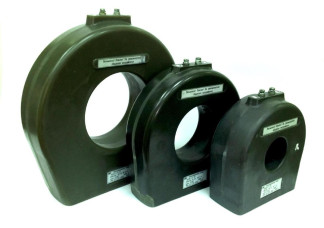

Общий вид трансформаторов тока ТШЧЛ-2 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Значения для исполнений | ||||||
| Наименование характеристики | ТШЧЛ- 2-I | ТШЧЛ- 2Т-1 | ТШЧЛ- 2-II | ТШЧЛ- 2Т-11 | ТШЧЛ- 2-III | ТШЧЛ- 2Т-Ш |
| Номинальное напряжение, кВ | 2 | |||||
| Номинальная частота, Гц | 50, 400 | |||||
| Номинальный первичный ток (I1ном), А- частота 50 Гц | 300, 600, 800 | 300, 600, 800 | 1000, 1500, 2000, 3000 | 4000, 5000, 6000 | ||
| - частота 400 Гц | 300, 400, 600, 300-600*, 800, 400-800* | 300, 400, 600, 800 | 1000, 1500, 2000 | 3000, 4000 | ||
| Номинальный вторичный ток (I2ном), А | 5 | |||||
| Классы точности вторичных обмоток для измерения и защиты | 0,5 (10Р); 1 (10Р) | |||||
| Класс точности обмоток для измерения и защиты при работе трансформаторов с нагрузками отличными от Z2hom | 3 | |||||
| Номинальная вторичная нагрузка (Z2hom), В А: | Для классов точности 0,5 (10Р); 1 (10Р) | Для класса точности 3 | ||||
| - частота 50 Гц: Iihom: 300 А Iihom. 60, 800, 1000, 1500, 2000, 3000, 4000, 5000, 6000 А | 20 40 | 75 | ||||
| - частота 400 Гц: Iihom- 300, 400, 300-600, 400-800 А Iihom- 600, 800, 1000, 1500, 2000, 3000, 4000 А | 20 50 | 60 100 | ||||
| Номинальная предельная кратность вторичной обмотки | 3, 4, 5 | |||||
| * Два значения за счет использования ответвления вторичной обмотки | ||||||
| Наименование характеристики | Значения для исполнений | ||
| ТШЧЛ- ТШЧЛ-2-I 2Т-1 | ТШЧЛ- ТШЧЛ-2-II 2Т-П | ТШЧЛ- ТШЧЛ-2-III 2Т-Ш | |
| Г абаритные размеры, мм, - внутренний диаметр, не менее - длина, не более - высота, не более | 63 215 80 | 111 265 70 | 141 340 80 |
| Масса, кг, не более | 8 | 8 | 15 |
| Срок службы до списания, лет, не менее | 25 | ||
| Средняя наработка до отказа, ч | 6х105 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, У3, Т3 | ||
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШЧЛ-2 | 1 шт. |
| Паспорт | 1ВД.767.033-01ПС | 1 экз. |
| Руководство по эксплуатации | ВД0.412.159, ВД0.412.159-01 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда единиц коэффициента и угла масштабного преобразования синусоидального тока, приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04) и ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08) в каскадном включении).
- рабочий эталон 2-го разряда единиц коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока в диапазоне от 0,5 А/ 5 А до 300 А/ 0,5, приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (устройство поверки измерительных трансформаторов К535, рег. номер в Федеральном информационном фонде 9642-84).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 16-517.737-2010 Трансформаторы тока ТШЧЛ-2. Технические условия
