| Номер в госреестре | 75756-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MT32 XD |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4MT32 XD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе распределительных устройств (РУ) класса напряжения 6 кВ.
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор относится к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах. Трансформаторы имеют вторичную обмотку для измерения.

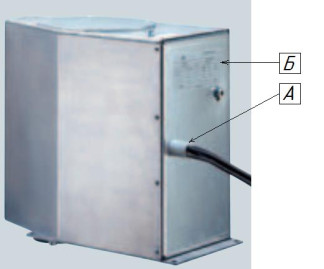

Внешний вид трансформатора представлен на рисунке 1.
отсутствует.
Таблица 1 - Характеристики трансформаторов напряжения 4MT32 XD
| Наименование характеристики | Значения | Значения |
| 07/30405754, | 03/30178647, | |
| Заводской номер | 07/30405757, | 03/30178648, |
| 07/30405758 | 03/30178649 | |
| Класс напряжения, кВ | 6 | 6 |
| Номинальное напряжение первичной обмотки, В | 6000/V3 | 6000/V3 |
| Номинальное напряжение вторичных обмоток, В - а-n | 100/V3 | 100/V3 |
| - da-dn | 100/3 | 100/3 |
| Класс точности вторичных обмоток - а-n | 0,5 | 0,5 |
| - da-dn | 6Р | - |
| Наибольшее рабочее напряжение, кВ | 7,2 | 7,2 |
| Значения номинальных мощностей вторичных обмоток, В-А | ||
| - а-n | 60 | 60 |
| - da-dn | 60 | - |
| Номинальная частота, Гц | 50 | 50 |
| Г абаритные размеры, не более, мм | 300х200х260 | 300х200х260 |
наносится на паспорт типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (Зав. №№ 03/30178647, 03/30178648, 03/30178649, 07/30405754, 07/30405757, 07/30405758) | 4MT32 XD | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08;
- Магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 V3 до 750V3 кВ»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
