| Номер в госреестре | 75762-19 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | Hexagon ABSOLUTE ARM |
| Изготовитель | "Hexagon Manufacturing Intelligence - Division Romer", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные Hexagon ABSOLUTE ARM (далее -машины) предназначены для измерений геометрических размеров и взаимного расположения элементов деталей сложной формы.
Принцип действия машин основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно машины представляют собой шарнирно соединенные между собой сегменты, монтируемые на основание. Так же в состав машин входит противовес, процессорная плата управления и источник питания.
В качестве измерительных головок используется набор контактных щупов разных диаметров, а также бесконтактные лазерные сканирующие системы. Работа машины осуществляется в ручном режиме.
При использовании контактных датчиков определяется координата центра шарика щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек на измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние, величины которых различны для разных моделей.
Машины изготавливаются трех серий: 83, 85 и 87, отличающихся между собой точностными характеристиками. В каждой серии выпускается по несколько модификаций, отличающихся между собой диапазоном измерений и количеством осей.
Модификации с семиосевыми машинами комплектуются сканерами сериями RS и HP-L. Модификации 8325-6Т и 8330-6Т комплектуются сканерами серии Т.
Пломбирование корпуса машин от несанкционированного доступа не предусмотрено.

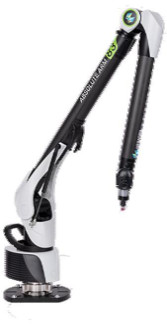

Рисунок 1 - Общий вид машины шестиосевой модификации
Рисунок 4 - Общий вид машины семиосевой модификации со сканером серии HP-L
Машины имеют в своем составе программное обеспечение RDS, Polyworks и Spatial Analyzer, осуществляющее функции расчета координат, параметров и функции индикации. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | RDS | Polyworks | Spatial Analyzer |
| Номер версии (идентификационный номер) ПО | не ниже V2 | не ниже 11.11.2014 | не ниже 2014.IR14 |
| Цифровой идентификатор ПО | - | ||
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики машин представлены в таблицах 2 - 5.
Таблица 2 - Метрологические и технические характеристики машин 83, 85 и 87 серии шестиосевой модификации
| Серия | Моди фикация | Название характеристики | ||||
| Диапазон измерений (диаметр), мм | Повторяемость результата измерений координат точки (при измерении с помощью контактного щупа по сфере), мкм, не более | Повторяемость результата измерений координат точки (при измерении с помощью контактного щупа по масштабному жезлу), мкм, не более | Пределы допускаемой абсолютной погрешности линейных измерений (при измерении с помощью контактного щупа)*, мкм | Масса, кг, не более | ||
| 83 | 8312-6 | от 0 до 1200 | 21 | 14 | ±24 | 12,0 |
| 8320-6 | от 0 до 2000 | 42 | 20 | ±40 | 7,8 | |
| 8325-6 | от 0 до 2500 | 53 | 28 | ±46 | 8,1 | |
| 8325-6Т | от 0 до 2500 | 66 | - | ±58 | 8,1 | |
| 8330-6 | от 0 до 3000 | 71 | 37 | ±67 | 8,4 | |
| 8330-6Т | от 0 до 3000 | 89 | - | ±84 | 8,4 | |
| 8335-6 | от 0 до 3500 | 90 | 50 | ±85 | 8,7 | |
| 8340-6 | от 0 до 4000 | 105 | 62 | ±100 | 9,0 | |
| 8345-6 | от 0 до 4500 | 110 | 80 | ±120 | 9,3 | |
| 85 | 8512-6 | от 0 до 1200 | 16 | 11 | ±19 | 12,2 |
| 8520-6 | от 0 до 2000 | 30 | 15 | ±23 | 8,0 | |
| 8525-6 | от 0 до 2500 | 35 | 18 | ±28 | 8,3 | |
| 8530-6 | от 0 до 3000 | 53 | 26 | ±42 | 8,6 | |
| 8535-6 | от 0 до 3500 | 69 | 32 | ±55 | 8,9 | |
| 8540-6 | от 0 до 4000 | 85 | 42 | ±67 | 9,2 | |
| 8545-6 | от 0 до 4500 | 102 | 60 | ±80 | 9,5 | |
| 87 | 8725-6 | от 0 до 2500 | 32 | 16 | ±26 | 8,3 |
| 8730-6 | от 0 до 3000 | 48 | 21 | ±39 | 8,6 | |
| 8735-6 | от 0 до 3500 | 64 | 29 | ±52 | 8,9 | |
| 8740-6 | от 0 до 4000 | 79 | 38 | ±63 | 9,2 | |
| 8745-6 | от 0 до 4500 | 94 | 52 | ±74 | 9,5 | |
| Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | ||||||
| Серия | Моди фикация | Название характеристики | ||||||
| Диапазон измерений (диаметр), мм | Повторяемость результата измерений координат точки (при измерении с помощью контактного щупа по сфере), мкм, не более | Повторяемость результата измерений координат точки (при измерении с помощью контактного щупа по масштабному жезлу), мкм, не более | Пределы допускаемой абсолютной погрешности линейных измерений (при измерении с помощью контактного щупа)*, мкм | Повторяемость результата измерений координат точки (при измерении с помощью лазерного сканера по сфере), мкм, не более | Повторяемость результата измерений координат точки (при измерении с помощью лазерного сканера RS6 по сфере), мкм, не более | Масса, кг, не более | ||
| 83 | 8320-7 | от 0 до 2000 | 54 | 30 | ±43 | 62 | 59 | 8,8 |
| 8325-7 | от 0 до 2500 | 60 | 34 | ±48 | 68 | 65 | 9,1 | |
| 8330-7 | от 0 до 3000 | 90 | 48 | ±78 | 92 | 82 | 9,4 | |
| 8335-7 | от 0 до 3500 | 115 | 62 | ±92 | 105 | 99 | 9,7 | |
| 8340-7 | от 0 до 4000 | 140 | 76 | ±114 | 122 | 118 | 10,0 | |
| 8345-7 | от 0 до 4500 | 168 | 92 | ±158 | 172 | 163 | 10,3 | |
| 85 | 8520-7 | от 0 до 2000 | 38 | 20 | ±29 | 45 | 41 | 9,0 |
| 8525-7 | от 0 до 2500 | 48 | 21 | ±31 | 48 | 47 | 9,3 | |
| 8530-7 | от 0 до 3000 | 83 | 34 | ±57 | 66 | 64 | 9,6 | |
| 8535-7 | от 0 до 3500 | 99 | 43 | ±69 | 80 | 78 | 9,9 | |
| 8540-7 | от 0 до 4000 | 120 | 53 | ±84 | 91 | 89 | 10,2 | |
| 8545-7 | от 0 до 4500 | 140 | 72 | ±113 | 148 | 141 | 10,5 | |
| 87 | 8725-7 | от 0 до 2500 | 44 | 19 | ±29 | 44 | 43 | 9,3 |
| 8730-7 | от 0 до 3000 | 76 | 29 | ±53 | 58 | 56 | 9,6 | |
| 8735-7 | от 0 до 3500 | 92 | 38 | ±64 | 71 | 68 | 9,9 | |
| 8740-7 | от 0 до 4000 | 110 | 46 | ±78 | 82 | 80 | 10,2 | |
| 8745-7 | от 0 до 4500 | 125 | 60 | ±104 | 127 | 121 | 10,5 | |
| Примечание: * | - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |||||||
| Диапазон измерений (диаметр), мм | Длина плеча, мм | Длина предплечья, мм |
| от 0 до 1200 | 310 | 319 |
| от 0 до 2000 | 600 | 400 |
| от 0 до 2500 | 750 | 500 |
| от 0 до 3000 | 900 | 600 |
| от 0 до 3500 | 1050 | 700 |
| от 0 до 4000 | 1200 | 800 |
| от 0 до 4500 | 1350 | 900 |
Условия эксплуатации машин представлены в таблице 5. Таблица 5 - Условия эксплуатации машин
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от 0 до +50 |
| Относительная влажность воздуха, без конденсата, %, не более | 90 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портативная Hexagon ABSOLUTE ARM | - | 1 шт. |
| У паковочный чемодан | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-31-2019 | 1 экз. |
осуществляется по документу МП № 203-31-2019 «Машины координатно-измерительные портативные Hexagon ABSOLUTE ARM. Методика поверки», утверждённому ФГУП «ВНИИМС» 22 апреля 2019 г.
Основные средства поверки:
- меры для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16).
Знак поверки наносится на свидетельство о поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 549 |
| Поверителей | 24 |
| Актуальность данных | 21.11.2024 |
