| Номер в госреестре | 75763-19 |
| Наименование СИ | Установки трубопоршневые |
| Обозначение типа СИ | НАФТА-ПРУВЕР-300 |
| Изготовитель | АО "Нефтеавтоматика", г.Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки трубопоршневые «НАФТА-ПРУВЕР»-300 (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной парой детекторов прохождения шарового поршня; тройник; расширитель; двухходовой переключающий кран-манипулятор приемно-пусковой камеры; шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления. Применяются средства измерений температуры и давления утвержденного типа.
ТПУ являются однонаправленными и имеют стационарное и передвижное исполнения.

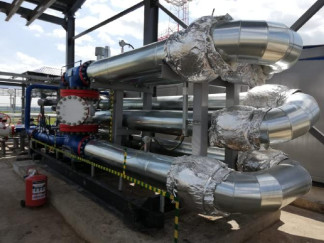

Общий вид установок трубопоршневых «НАФТА-ПРУВЕР»-300 приведен на рисунке 1.
Пломбировка установок трубопоршневых «НАФТА-ПРУВЕР»-300 осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов прохождения шарового поршня, и установленных на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунке 2.
а) фланец калиброванного участка б) детектор прохождения шарового поршня Рисунок 2 - Места пломбировки установок трубопоршневых «НАФТА-ПРУВЕР»-300
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,051); ±0,12) |
| Рабочий диапазон расхода, м3/ч | от 20 до 300 |
| Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м | от 1,2 до 1,55 |
| 1) При проведении поверки ТПУ в соответствии с МИ 1972 2) При проведении поверки ТПУ в соответствии с МИ 2974 или МИ 3268 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 203 |
| Толщина стенок калиброванного участка, мм | 8 |
| Измеряемая среда | вода, нефть, нефтепродукты, газовый конденсат, жидкие углеводороды, промышленные жидкости |
| Диапазон температуры измеряемой среды, °С | от 0 до +90 |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Вязкость измеряемой среды, мм /с | от 0,55 до 1000 |
| Содержание свободного газа | не допускается |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В, не более | 30 |
| - напряжение переменного тока, В | 230±23/400±40 |
| - частота переменного тока, Гц | 50±0,4 |
| Потребляемая мощность, кВ • А, не более | 2,0 |
| Габаритные размеры, мм, не более: | |
| - длина | 6800 |
| - ширина | 2500 |
| - высота | 2500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - атмосферное давление, кПа | от 96 до 104 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на фирменную табличку с основными техническими данными, прикрепляемую на боковую поверхность расширителя ТПУ, фотохимическим способом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
| Таблица 3 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| У становка трубопоршневая | «НАФТА-ПРУВЕР»-300 | 1 шт. |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | КДНА 407365.100.00.00.000 РЭ | 1 экз. |
| Паспорт | КДНА.407365.115.00.00.000 ПС | 1 экз. |
осуществляется по документам:
- МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой установкой 1-го разряда с компаратором»;
- МИ 3268-2010 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,02 %;
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 с пределами допускаемой относительной погрешности ±0,01 %;
- рабочий эталон 1-го разряда в соответствии с частью 2 Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-032-00137093-2019 Установки трубопоршневые «НАФТА-ПРУВЕР». Технические условия
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
