Государственный реестр средств измерений

Антенны измерительные штыревые R&S HFH2-Z6Е, 75770-19

75770-19
Антенны измерительные штыревые R&S ИРИ2-2вЕ (далее - антенна) предназначены для измерений напряженности электрического поля в диапазоне частот от 8,3 кГц до 30 МГц при совместной работе с измерительными приемниками (анализаторами спектра, вольтметрами селективными).
Карточка СИ
Номер в госреестре 75770-19
Наименование СИ Антенны измерительные штыревые
Обозначение типа СИ R&S HFH2-Z6Е
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2019
Срок свидетельства 19.08.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные штыревые R&S ИРИ2-2вЕ (далее - антенна) предназначены для измерений напряженности электрического поля в диапазоне частот от 8,3 кГц до 30 МГц при совместной работе с измерительными приемниками (анализаторами спектра, вольтметрами селективными).

Описание

Принцип действия антенны основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Встроенный усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенны с волновым сопротивлением выходного коаксиального разъема типа N с номинальным выходным сопротивлением 50 Ом.

Конструктивно антенна состоит из приемного штыря с квадратным противовесом, под которым располагается усилитель и выходной разъем. Приемный штырь имеет разборную конструкцию с переменной длиной. Предусмотрена длина штыря 1000 мм и 1040 мм. Питание на усилитель подается от блока питания R&S IN600 посредством коаксиального кабеля, не входящего в комплект поставки. В антенне кроме обычного режима предусмотрен режим работы «Att On», активация которого происходит после нажатия соответствующей кнопки. В указанном режиме происходит включение в измерительную цепь аттенюатора с номинальным значением затухания 12 дБ.

Для измерения напряженности электрического поля антенна подключается к входу измерительного приемника, анализатора спектра, селективного вольтметра либо иного приемного устройства.

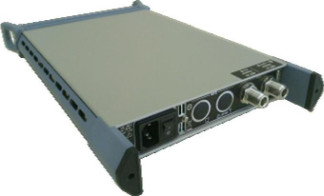

Внешний вид антенны и блока питания R&S IN 600, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 0,0083 до 30

Коэффициент стоячей волны по напряжению, не более

2,0

Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1):

-    режим «Att On» выключен;

-    режим «Att On» включен.

от 5 до 15 от 17 до 27

Пределы допускаемой погрешности определения коэффициента калибровки, дБ

± 2,0

Коэффициент стоячей волны по напряжению, не более

2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры (высота х ширина х длина), мм, не более

1140х600х600

Масса, кг, не более

7,0

Рабочие условия эксплуатации: температура окружающего воздуха, °С

относительная влажность воздуха при температуре до +25 °С, %, не более

от + 5 до + 40 95

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус антенны методом наклейки.

Комплектность

Таблица 3 - Комплект поставки

Наименование

Обозначение

Количество, шт.

Антенна измерительная штыревая

R&S HFH2-Z6E

1

Блок питания

R&S IN600

1

Руководство по эксплуатации

-

1

Методика поверки

-

1

Поверка

осуществляется по документу МП 75770-19 «Инструкция. Антенны измерительные штыревые R&S HFH2-Z6E фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 22.06.2018 г.

Основные средства поверки:

-    установка измерительная К2П-70 (регистрационный номер в Федеральном информационном фонде 26236-03);

-    рабочий эталон второго разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» по ГОСТ Р 8.805-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.

Знак поверки наносится на корпус антенны методом наклейки и/или в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.560-94 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 1000 МГц

ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.11.2024
