| Номер в госреестре | 75771-19 |
| Наименование СИ | Анализаторы влажности (влагомеры) |
| Обозначение типа СИ | FIZEPR-SW100 |
| Изготовитель | Общество с ограниченной ответственностью «Конструкторское бюро «Физэлектронприбор» (ООО «КБ «Физэлектронприбор»), г. Самара |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности (влагомеры) FIZEPR-SW100 (далее - влагомеры) предназначены для измерений содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме.
По принципу действия влагомер представляет собой радиоволновый прибор -диэлькометр. Метод измерения диэлектрической проницаемости прямой, основанный на измерении коэффициента замедления электромагнитной волны в контролируемом материале. Измерения производятся путем зондирования среды радиоволнами, при этом влагомер определяет коэффициент замедления через отношение резонансной частоты датчика в воздухе к его резонансной частоте в контролируемом материале. По измеренному значению коэффициента замедления влагомер рассчитывает содержание воды с учетом температуры контролируемого материала. Расчет производится на основе градуировочных таблиц, подготовленных для каждого типа контролируемого материала и заложенных в память влагомера.
Влагомеры выпускаются в вариантах исполнения, приведенных в таблице 1. Во всех вариантах исполнения влагомера применяются электронные блоки одного типа, а датчики различаются по способу включения в трубопровод. В зависимости от условного прохода DN и рабочего давления PN трубопровода, в который вводится влагомер, датчики влагомеров снабжаются соответствующим типом фланцев. При этом датчики всех вариантов имеют однотипную конструкцию: содержат трубу, внутри которой установлен зонд, выполненный в виде штыря. Корпус и зонд датчиков всех вариантов исполнения изготовлены из коррозионностойкой стали (12Х18Н10Т или 10Х17Н13М2Т).

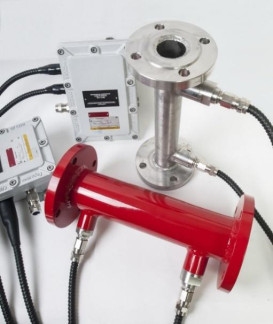

Внешний вид электронного блока и датчиков приведен на рисунках 1 - 4, место пломбирования показано стрелкой на рисунках 4 и 5.
Таблица 1 - Варианты исполнения влагомера
| Вариант исполнения влагомера | Конструктивное исполнение датчика |
| FIZEPR-SW100.20.X FIZEPR-SW100.20.x^ (исполнение прямоточное) | Прямоточный датчик выполнен в виде секции трубы с двумя фланцами, причем фланцы расположены на одной оси. У влагомеров варианта FIZEPR-SW100.20.X диапазон измерения влагосодержания составляет от 0 до 20 % при содержании солей в водной фазе до 250 г/л и от 0 до 100 % при содержании солей до 0,5 г/л. У влагомеров варианта FIZEPR-SW100.20.x.К зонд датчика закрыт керамической трубкой, диапазон измерения влагосодержания от 0 до 100 % при содержании солей в водной фазе до 250 г/л. |
| Вариант исполнения влагомера | Конструктивное исполнение датчика |
| FIZEPR-SW 100.21.x FIZEPR-SW 100.21.Х.К (исполнение полнопоточное) | У датчика полнопоточного исполнения труба и расположенный внутри нее зонд закреплены на одном фланце. В боковой поверхности трубы выполнены окна. У влагомеров варианта FIZEPR-SW100.21.x диапазон измерения влагосодержания составляет от 0 до 20 % при содержании солей в водной фазе до 250 г/л и от 0 до 100 % при содержании солей до 0,5 г/л. У влагомеров варианта FIZEPR-SW100.21.x.К зонд датчика закрыт керамической трубкой, диапазон измерения влагосодержания от 0 до 100 % при содержании в водной фазе солей до 250 г/л |
| FIZEPR-SW100.24.X (исполнение угловое, L - типа) | Датчик углового исполнения выполнен в виде секции трубы с двумя фланцами, причем, один из фланцев расположен на оси трубы, второй - сбоку секции трубы. Зонд датчика закрыт керамической трубкой, диапазон измерения влагосодержания от 0 до 100% при содержании солей в водной фазе до 250 г/литр. |
| Примечание - Д примененный тип фланце и рабочего давления PN. | ,ополнительный индекс «х» в обозначении влагомера обозначает ;в, выбранный в зависимости от условного прохода DN трубопровода |
Программное обеспечение (ПО) анализатора состоит из двух частей: встроенного и внешнего.
Функции встроенного ПО «VL10»:
- измерение коэффициента замедления электромагнитной волны в контролируемом материале;
- измерение температуры контролируемого материала;
- расчет влагосодержания контролируемого материала на основе градуировочных таблиц, записанных в память анализатора;
- формирование тока от 4 до 20 мА, пропорционального значению влагосодержания;
- реализация протокола MODBUS RTU.
Встроенное ПО записано в память микроконтроллера, который защищён от доступа пломбой, установленной на крышке, закрывающей верхнюю плату электронного блока (см. рис. 4). Программное обеспечение исключает возможность модификации или удаления через интерфейсы пользователя. Обновление и модификация встроенного программного обеспечения в процессе эксплуатации не предусмотрены.
Идентификация встроенного программного обеспечения осуществляется посредством внешнего ПО «SW100», «SWPro» или другого ПО, поддерживающего работу по интерфейсу MODBUS RTU путем идентификации номера версии ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Градуировочные зависимости (в виде таблиц) и настройки влагомера защищены от несанкционированного вмешательства паролем. Дополнительно все градуировочные зависимости снабжены 16-разрядным кодом CRC, этот код заносится в паспорт влагомера для проведения сличения с данными, получаемыми посредством внешнего ПО.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VL10 |
| Номер версии (идентификационный номер ПО) | не ниже 38 |
| Цифровой идентификатор ПО | - |
Функции внешнего ПО «SW100» и «SWPro»:
- отображение результатов измерений на экране ПК, в том числе вывод результатов измерений влагосодержания, температуры, коэффициента замедления и диэлектрической проницаемости контролируемого материала;
- задание рабочих режимов выполнения измерений, градуировка влагомера;
- задание режимов цифровой связи.
Идентификация внешнего программного обеспечения осуществляется путем вывода текущей версии ПО в главном окне программы.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Таблица 2 - Идентификационные данные внешнего прог | раммного обеспечения |
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | SW100 или SWPro |
| Номер версии (идентификационный номер ПО) | не ниже 2.9 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного влагосодержания (объемной доли воды), %: - для влагомеров с зондом, помещенным в диэлектрическую оболочку - для влагомеров с зондом без диэлектрической оболочки при содержании солей до 0,5 г/л - для влагомеров с зондом без диэлектрической оболочки при содержании солей до 250 г/л | от 0 до 100 от 0 до 100 от 0 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения объёмного влагосодержания (объемной доли воды), %: - при измерении влагосодержания в диапазоне от 0 до 2 % объемной доли воды включ. - при измерении влагосодержания в диапазоне св. 2 до 10 % объемной доли воды включ. - при измерении влагосодержания в диапазоне св. 10 до 20 % объемной доли воды включ. - при измерении влагосодержания в диапазоне св. 20 до 50 % объемной доли воды включ. - при измерении влагосодержания в диапазоне св. 50 до 100 % объемной доли воды включ. | ±0,06 ±0,15 ±0,4 ±1,0 ±2,5 |
| Диапазон рабочих температур анализируемой жидкости, °С | от 0 до +80 |
| Диапазон рабочих температур эксплуатации датчика, °С - исполнение А - исполнение Б (с расширенным диапазоном температур) | от -20 до +120 от -20 до +145 (+180) |
| Диапазон рабочих температур эксплуатации электронного блока, °С - исполнение А - исполнение Б (с расширенным диапазоном температур) | от -20 до +55 от -40 до +55 |
| Скорость потока анализируемой жидкости, м/сек | от 0,4 до 4,6 |
| Диапазон содержания солей в водной фазе, г/л | от 0 до 250 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной интерфейс: | |
| - цифровой | RS-485 Modbus RTU |
| - токовый, мА | от 4 до 20 |
| Напряжение питания, В: | |
| номинальное | 24 |
| допустимое | от 18 до 36 |
| Потребляемый ток, не более, мА | 200 |
| Условный проход DN, мм | 50; 65; 80; 100; 125; 150; (200 и более для датчиков полнопоточного исполнения) |
| Максимальное избыточное давление в трубопроводе, МПа | 16,0 |
| Масса датчика, кг, не более | от 6 до 24 |
| Габаритные размеры датчика, мм, не более: | |
| - высота | 300 |
| - ширина | 300 |
| - длина | 600 |
| Масса электронного блока, кг, не более | 7 |
| Габаритные размеры электронного блока, мм, не более: | |
| - высота | 120 |
| - ширина | 230 |
| - длина | 285 |
| Наименование характеристики | Значение |
| Диапазон температуры окружающей среды, °С | от -45 до +70 |
| Маркировка взрывозащиты: - электронного блока - датчика | 1Exd[ia]IIBT5 0ExiaIIBT5 |
| Маркировка пылевлагозащиты электронного блока по ГОСТ 14254-2015 | IP66 |
| Маркировка пылевлагозащиты оболочки датчика по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ с доверительной вероятностью 0,95, ч, не менее | 25 000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель электронного блока влагомера в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | 1 шт. | |
| Датчик | 1 шт. | |
| Паспорт | ВИГТ.415210.100 ПС | 1 экз. |
| Руководство по эксплуатации | ВИГТ.415210.100 РЭ | 1 экз. |
| Методика поверки | МП 0919-6-2018 | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. | |
| Копия свидетельства об утверждении типа СИ | 1 экз. | |
| Копия сертификата соответствия ТР ТС 012/2011 | 1 экз. |
осуществляется по документу МП 0919-6-2018 «Инструкция. ГСИ. Анализаторы влажности FIZEPR-SW100. Методика поверки», утвержденному ФГУП «ВНИИР» 15.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов
1 или 2 разряда в соответствии с ГОСТ 8.614-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
ТУ 4215-010-21161167-2014 Анализаторы влажности (влагомер) FIZEPR-SW100. Технические условия
