| Номер в госреестре | 75772-19 |
| Наименование СИ | Анализаторы топлив |
| Обозначение типа СИ | MINISCAN IRVision |
| Изготовитель | "Grabner Instruments Messtechnik GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы топлив MINISCAN IRVision (далее - анализаторы) предназначены для измерений массовой/объемной доли бензола, эфиров в бензинах, плотности, детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняяемости (цетанового числа) дизельных топлив.
Принцип действия анализаторов основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 550 до 7000 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами образцов из библиотеки, хранящейся в памяти микропроцессора, и анализатор рассчитывает содержания определяемых компонентов на основе полученных спектральных данных
Анализаторы представляют собой ИК - спектрометр с преобразованием Фурье. Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве. Анализатор имеет 4 USB порта для подключения клавиатуры, принтера, съемных флеш-накопителей и др. внешних устройств. Управление работой анализатора осуществляется с помощью сенсорного дисплея.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий.

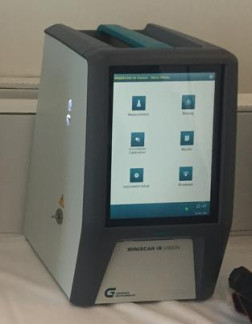

Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.
Анализаторы имеют встроенное программное обеспечение «MINISCAN IRVision software», которое позволяет проводить измерения, градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. В зависимости от спецификации могут быть доступны конфигурации для анализа бензина, и/или дизельного топлива, и/или реактивного топлива (в приборах версии PRO). Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из нескольких пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MINISCAN IRVision software |
| Номер версии ПО, не ниже | Графический интерфейс 2.0.0 Спектрометр 2.0.0 База данных 2.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой/объемной доли бензола 1), %: - стандартный - расширенный | от 0,2 до 5 от 0,2 до 10 |
| Пределы допускаемой относительной погрешности измерений массовой/объемной доли бензола, %, в диапазонах: - стандартный - расширенный | ±10 ±20 |
| Диапазон измерений массовой доли эфиров, % | от 0,5 до 20 |
| Пределы допускаемой относительной погрешности измерений массовой доли эфиров, % | ±10 |
| Диапазон показаний плотности, г/см3 | от 0,5000 до 1,9990 |
| Диапазон измерений плотности, г/см3 | от 0,6500 до 0,9999 |
| Пределы допускаемой абсолютной погрешности результатов измерений плотности, г/см3 | ±0,0002 |
| Диапазон измерений октанового числа: - по моторному методу - по исследовательскому методу | от 74 до 96 от 86 до 110 |
| Пределы допускаемой абсолютной погрешности при измерении октанового числа | ±1,5 |
| Диапазон измерений цетанового числа дизельных топлив | от 35 до 65 |
| Пределы допускаемой абсолютной погрешности при измерении цетанового числа | ±2,0 |
| 1) Определяется конфигурацией прибора при поставке | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220 |
| Пределы допускаемого отклонения от номинального напряжения питания, % | ±10 |
| Потребляемая электрическая мощность, Вт, не более | 200 |
| Г абаритные размеры (ДлинахШиринахВысота), мм | 253x368x277 |
| Масса, кг | 12 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 25 000 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +15 до +30 от 10 до 90 от 84 до 107 |
Таблица 4 - Перечень и диапазоны показаний расчетных физико-химических параметров
| Параметр | Значение |
| Детонационная стойкость бензина (октановое число) - по моторному методу - по исследовательскому методу | от 65 до 105 от 70 до 110 |
| Самовоспламеняемость (Цетановое число) ДТ | от 20 до 80 |
| Цетановый индекс | от 9 до 65 |
| Массовая/объемная доля МТБЭ, % | от 0 до 20 |
| Массовая/объемная доля ароматических углеводородов | от 0 до 80 |
| Массовая/объемная доля бензола, % | от 0 до 10 |
| Температура начала кипения, оС | от 0 до +250 |
| Температура 10 % отгона, оС | от +20 до +150 |
| Температура 50 % отгона, оС | от +20 до +150 |
| Температура 90 % отгона, оС | от +20 до +250 |
| Температура конца кипения, оС | от +20 до +380 |
| Температура кристаллизации, оС | от -80 до +20 |
| Предельная температура фильтруемости, оС | от -50 до +20 |
| Температура вспышки в закрытом тигле, оС | от -20 до +100 |
| Давление насыщенных паров продукта, кПа | от 40 до 105 |
| Общий кислород по сумме оксигенатов, % | от 0 до 5 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор топлив | MINISCAN IRVision | 1 шт. |
| Трубка с разъемом Люэра для заполнения прибора образцом | - | 1 шт. |
| Контейнер для отходов с крышкой | - | 1 шт. |
| Трубка для слива образца в контейнер | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Входной фильтр в сборе (включая металлический фильтр 25 мкм) | - | 1 шт. |
| Комплект принадлежностей | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 242-2222-2018 | 1 экз. |
осуществляется по документу МП 242-2222-2018 «ГСИ. Анализаторы топлив MINISCAN IRVision. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009, состава и свойств дизельного топлива ГСО 9493-2009, состава бензола ГСО 7141-95, массовой и объемной доли бензола в нефтепродуктах ГСО 10185-2013, плотности жидкостей РЭП-1 ГСО 8579-2004, РЭП-2 ГСО 8580-2004, РЭП-3 ГСО 8581-2004, массовой доли метил-трет-бутилового эфира в бензине ГСО 10561-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
