| Номер в госреестре | 75774-19 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | NOVOTEST УТ-1 |
| Изготовитель | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые NOVOTEST УТ-1 (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных металлических сплавов при одностороннем доступе к ним.
Принцип работы толщиномеров основан на ультразвуковом импульсном эхо-методе измерений, который использует свойства ультразвуковых колебаний (далее - УЗК) отражаться от границы раздела сред с разными акустическими свойствами. Толщина изделия равна произведению скорости распространения УЗК в материале изделия на половину времени распространения УЗК от одной поверхности изделия до другой и обратно.
Акустический контакт обеспечивается прижатием рабочей поверхности раздельно-совмещенного преобразователя толщиномера к поверхности контролируемого объекта через контактную жидкость.
В работе с толщиномерами используются пьезоэлектрические преобразователи (далее -ПЭП) с характеристиками, соответствующими выходным характеристикам толщиномеров.
Толщиномеры состоят из блока обработки информации и подключаемых к нему ПЭП.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Через USB-порт данные измерений могут быть переданы во внешние устройства для их хранения и обработки.
Толщиномеры выпускаются в трёх модификациях: NOVOTEST УТ-1М, NOVOTEST УТ-1М-1Р, NOVOTEST УТ-1М-СТ, которые отличаются исполнением корпуса блока обработки информации и комплектацией.

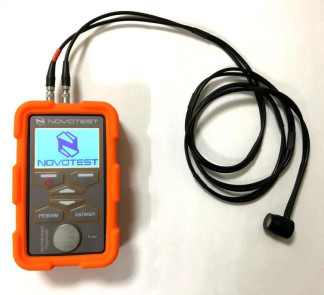

Общий вид толщиномеров представлен на рисунках 1, 2 и 3.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на корпус блока обработки информации. Места нанесения пломбирующей этикетки показаны на рисунках 4, 5 и 6.
Толщиномеры ультразвуковые NOVOTEST УТ-1 имеют в своем составе встроенное программное обеспечение (далее - ВПО), которое обеспечивает обработку, регистрацию, ведение архива результатов измерений и передачу данных.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователей к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 10.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины (для стали), мм: - при использовании ПЭП П112-10-6/2 - при использовании ПЭП П112-5-10/2 - при использовании ПЭП П112-2,5-12/2 - при использовании ПЭП П112-1,25-20/2 | от 0,8 до 30,0 от 1,0 до 75,0 от 2,5 до 300,0 от 3,0 до 300,0 |
| Предел допускаемой абсолютной погрешности измерений толщины (для стали), мм | ±(0,01H+0,05), где H - измеряемая величина в мм |
| Дискретность отсчета, мм | 0,01 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В, для: - модификации NOVOTEST УТ-1М, NOVOTEST УТ-1М-СТ | 2,4 |
| - модификации NOVOTEST УТ-1М-1Р | 3,6 |
| - потребляемый ток, мА, не более | 100 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Г абаритные размеры блока обработки информации (ДхШхВ), мм, не более | 150x90x40 |
| Масса блока обработки информации, кг, не более | 0,25 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок обработки информации | - | 1 шт. |
| Пьезоэлектрический преобразователь (модификация в соответствии с заказом потребите | ||
| ля) | - | По заказу |
| Образец калибровочный на корпусе | - | 1 шт. |
| Батарея аккумуляторная | ||
| - для модификации NOVOTEST УТ-1М | - | 2 шт. |
| - для модификации NOVOTEST УТ-1М-1Р | - | 3 шт. |
| - для модификации NOVOTEST УТ-1М-СТ | - | 2 шт. |
| Устройство зарядное | - | 1 |
| Тара упаковочная | - | 1 |
| Руководство по эксплуатации: | НТЦЭД.УТ-1М.000 РЭ | |
| - для модификации NOVOTEST УТ-1М | НТЦ.ЭД.УТ-1М-1Р.000 РЭ | 1 экз. |
| - для модификации NOVOTEST УТ-1М-1Р | НТЦ.ЭД.УТ-1М-СТ.000 | 1 экз. |
| - для модификации NOVOTEST УТ-1М-СТ | РЭ | 1 экз. |
| Паспорт: | НТЦ.ЭД.УТ-1М.000 ПС | |
| - для модификации NOVOTEST УТ-1М | НТЦ.ЭД.УТ-1М-1Р.000 ПС | 1 экз. |
| - для модификации NOVOTEST УТ-1М-1Р | НТЦ.ЭД.УТ-1М-СТ.000 | 1 экз. |
| - для модификации NOVOTEST УТ-1М-СТ | ПС | 1 экз. |
| Методика поверки | МП АПМ 64-18 | 1 экз. |
осуществляется по документу МП АПМ 64-18 «Толщиномеры ультразвуковые NOVOTEST УТ-1. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» марта 2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ Р 8.756-2014 - калибровочные и стандартные образцы для поверки ультразвуковых толщиномеров.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.756-2014 ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах
ТУ ПРВМ.401161.004 ТУ:2018. «Толщиномеры ультразвуковые NOVOTEST УТ-1. Технические условия»
