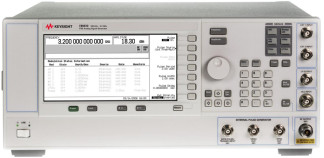

Генераторы сигналов E8663D, 75776-19

Опция

Функциональное назначение

503

диапазон частот от 100 кГц до 3,3 ГГц

509

диапазон частот от 100 кГц до 9,0 ГГц

007

аналоговое (непрерывное) свипирование

008

съёмный накопитель на базе флэш-памяти объёмом 8 Гбайт

063

набор опций для обратной совместимости с Е8663В (1EU, 1E1, 1EH, UNX, UNT)

UNX

ультранизкие характеристики фазового шума

UNY

улучшенные ультранизкие характеристики фазового шума

UNT

амплитудная, частотная, фазовая модуляции и низкочастотный выход

UNW

модуляция короткими импульсами

1E1

ступенчатый аттенюатор

1EH

улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц

1EM

перемещение всех соединителей с передней панели на заднюю панель

1EU

повышенное значение уровня выходной мощности относительно стандартного исполнения

1SM

улучшенные характеристики в режиме экспоненциальной (логарифмической) амплитудной модуляции

C09

перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output

I'lHlln"

a

Pul* Sowcei (Ini Frge-Юч)

a

□

a

ъшиш.

a

о.ооЖ/*&

□

fvt Polar it'j

□

e:

e

в

с

ei

Ej

с

с

D

CJ

e

С

с

с

E?

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

E8257D/E8257N/E8267D/E8663D PSG Signal Generator Firmware

Номер версии (идентификационный номер) ПО

не ниже С.06.25

Цифровой идентификатор ПО

-

Частотные характеристики

Наименование характеристики

Значение

опция 503

опция 509

Диапазон частот, Гц

от 1105

от 1105

до 3,2 109

до 9-109

Пределы допускаемой относительной погрешности установки частоты

+8-10-

8

Дискретность установки частоты, Гц

0,001

Параметры выходной мощности

Минимальный уровень выходного сигнала, дБм1)

стандартная конфигурация (стандарт)

с опцией 1Е1

- 20

- 135

Максимальный уровень выходного сигнала, дБм

стандарт

Опция 1EU

Опция 1E1

Опции

1E1,1EU

режим низких фазовых шумов

включен

от 10 до 250 МГц включ.

11

11

11

11

(фильтр вкл.)

св. 0,25 до 2 ГГц включ.

15

16

15

16

(фильтр вкл.)

режим низких фазовых шумов

выключен

от 10 до 250 МГц включ.

15

15

15

15

(фильтр вкл.)

св. 0,25 до 2 ГГц включ.

15

16

15

16

(фильтр вкл.)

св. 0,25 до 10 МГц включ.

14

14

14

14

св. 10 до 60 МГц включ.

15

16

15

16

св. 60 до 400 МГц включ.

15

20

15

20

св. 0,4 до 3,2 ГГц включ.

15

21

15

21

св. 3,2 до 9 ГГц

15

22

14

21

Наименование характеристики

Значение

Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2)

Уровень выходного сигнала, дБм

св. 20

от 20 до 16

от 16 до 10

от 10 до 0

от 0 до -10

от -10 до -20

без опции 1E1

от 250 кГц до 2 ГГц3) включ.

±0,8

±0,8

±0,6

±0,6

±0,6

±1,2

св. 2 до 9 ГГц

±1,0

±0,8

±0,8

±0,8

±0,8

±1,2

Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2)

с опцией 1E1

Уровень выходного сигнала, дБм

св. 20

от 20 включ. до 16 включ.

менее 16 до 10 включ.

менее 10 до 0

включ.

менее 0 до -10 включ.

менее -10 до -70 включ.

менее -70 до -90 включ.

от 250 кГц до 2 ГГц3) включ.

±0,8

±0,8

±0,6

±0,6

±0,6

±0,7

±0,8

св. 2 до 9 ГГц

±1,0

±0,8

±0,8

±0,8

±0,8

±0,9

±1,0

Спектральные характеристики

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн4), не более 5)

от 1 до 10 МГц включ.

-25

св. 10 до 60 МГц включ

-28

св. 10 до 60 МГц включ. с опцией 1Е1, фильтр вкл.

-

4

)

св. 0,06 до 2 ГГц включ.

-30

св. 0,06 до 2 ГГц включ. с опцией 1Е1, фильтр вкл.

-556)

св. 2 до 9 ГГц

-55

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн7), не более 5)

Смещение > 3 кГц (стандарт)

Смещение > 3 кГц (опция UNY)

Смещение > 300 Гц (опция UNX или UNY)

от 0,25 до 250 МГц включ.

-58

-58

-58

от 1 до 250 МГц включ.

-80

-80

-80

св.0,25 до 1 ГГц включ.

-80

-80

-80

св. 1 до 2 ГГц включ.

-74

-80

-74

св. 2 до 3,2 ГГц включ.

-68

-76

-68

св. 3,2 до 9 ГГц

-62

-70

-62

Наименование характеристики

Значение

Уровень фазовых шумов в диапазоне частот, дБн/Гц7), не более8),9)

отстройка от несущей частоты 20 кГц

от 0,25 до 250 МГц включ.

-130

св. 250 до 500 МГц включ.

-134

св. 0,5 до 1 ГГц включ.

-130

св. 1 до 2 ГГц включ.

-124

св. 2 до 3,2 ГГц включ.

-120

св. 3,2 до 9 ГГц

-110

Опция UNX

отстройка от несущей частоты

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-58

-87

-104

-121

-128

-130

св. 250 до 500 МГц включ.

-61

-88

-108

-125

-132

-136

св. 0,5 до 1 ГГц включ.

-57

-84

-101

-121

-130

-130

св. 1 до 2 ГГц включ.

-51

-79

-96

-115

-124

-124

св. 2 до 3,2 ГГц включ.

-46

-74

-92

-111

-120

-120

св. 3,2 до 9 ГГц

-37

-65

-81

-101

-110

-110

10 МГц

-90

-125

-130

-143

-155

-155

100 МГц

-70

-97

-119

-130

-140

-140

Опция UNY

отстройка от несущей частоты

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 0,25 до 250 МГц включ.

-64

-92

-115

-123

-138

-141

св. 250 до 500 МГц включ.

-67

-93

-111

-125

-138

-142

св. 0,5 до 1 ГГц включ.

-62

-91

-105

-121

-138

-138

св. 1 до 2 ГГц включ.

-57

-86

-100

-115

-133

-133

св. 2 до 3,2 ГГц включ.

-52

-81

-96

-111

-128

-128

св. 3,2 до 9 ГГц

-43

-72

-85

-101

-120

-120

1 МГц

-116

-140

-153

-160

-160

-160

10 МГц

-96

-126

-140

-155

-155

-155

100 МГц

-80

-105

-120

-138

-150

-150

250 МГц

-68

-100

-114

-133

-144

-144

Наименование характеристики

Значение

Частотная модуляция (ЧМ) (опция UNT)

Значения максимальной дивиации в диапазоне частот, Гц

Стандарт

Опции UNX, UNY режим низких фазовых шумов

от 0,25 до 250 МГц включ.

2106

-

св. 250 до 500 МГц включ.

1106

-

св. 0,5 до 1 ГГц включ.

2106

-

св. 1 до 2 ГГц включ.

4106

-

св. 2 до 3,2 ГГц включ.

8106

-

св. 3,2 до 9 ГГц

16106

-

от 0,98 до 1,953 МГц включ.

-

3,906-103

св. 1,953 до 3,906 МГц включ.

-

7,8125 • 103

св. 3,906 до 7,813 МГц включ.

-

15,625 • 103

св. 7,813 до 15,63 МГц включ.

-

31,25 • 103

св. 15,63 до 31,25 МГц включ.

-

62,5 103

св. 31,25 до 62,5 МГц включ.

-

125•103

св. 62,5 до 125 МГц включ.

-

250103

св. 125 до 250 МГц

-

500103

Дискретность установки девиации частоты

0,1 % или 1 Гц (наибольшее значение)

Пределы допускаемой абсолютной погрешности установки девиации частоты в режиме ЧМ, Гц

±3,5 % от установленной ЧМ девиации +20 Гц (частота модуляции 1 кГц, девиация < N 800 кГц), где N равно:

0,125 - от 0,25 до 250 МГц включ.

0,0625 - св. 250 до 500 МГц включ.

0,125 - св. 0,5 до 1 ГГц включ.

0,25 - св. 1 до 2 ГГц включ.

0,5 - св. 2 до 3,2 ГГц включ.

1,0 - св. 3,2 до 9 ГГц

Фазовая модуляция (ФМ) (опция UNT)

Значения максимальной девиации фазы в диапазоне частот, рад, не менее

100 кГц

1 МГц

Стандарт или опция UNX

от 0,25 до 250 МГц включ.

20

2

св. 250 до 500 МГц включ.

10

1

св. 0,5 до 1 ГГц включ.

20

2

св. 1 до 2 ГГц включ.

40

4

св. 2 до 3,2 ГГц включ.

80

8

св. 3,2 до 9 ГГц

160

16

Опция UNY

от 0,25 до 250 МГц включ.

2

0,2

св. 250 до 500 МГц включ.

1

0,1

св. 0,5 до 1 ГГц включ.

2

0,2

св. 1 до 2 ГГц включ.

4

0,4

св. 2 до 3,2 ГГц включ.

8

0,8

св. 3,2 до 9 ГГц

16

1,6

Наименование характеристики

Значение

Дискретность установки девиации фазы

0,1 % от установленной девиации

Импульсная модуляция (ИМ) (опция UNW)

Динамический диапазон импульсного модулирующего сигнала (для опции UNW), дБ

80

Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот (для опции UNW), нс, не более

от 50 до 400 МГц включ.

15

св. 0,4 до 1 ГГц включ.

10

св. 1 до 3,2 ГГц включ.

10

св. 3,2 до 9 ГГц

10

Минимальная ширина импульсного модулирующего сигнала в диапазоне частот, нс

опция UNW

автоматическая регулировка (АРУ) включена

1

АРУ выключена

от 50 до 400 МГц включ.

30

св. 0,4 до 1 ГГц включ.

20

св. 1 до 3,2 ГГц включ.

20

св. 3,2 до 9 ГГц

20

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала при (АРУ включена), дБ

±0,5

1)    дБм - дБ относительно 1 мВт;

2)    спецификация действительна для непрерывного режима или режима качания частоты при температуре от 15 до 35 °С с автоматической регулировкой уровня;

3)    метрологические характеристики нормируются на частотах менее 250 МГц при включённых опциях UNX и UNY и включённом ФНЧ для частот ниже 2 ГГц (опция 1EH), при выключенном ФНЧ для частот ниже 2 ГГц (опция 1EH) метрологические характеристики не нормируются;

4)    дБн - дБ относительно значения несущей частоты;

5)    характеристики нормированы для уровня выходного сигнала 10 дБм или максимального значения уровня выходного сигнала для данной опции (в зависимости от того, какое значение меньше), характеристики приведены при условии, что ФНЧ для частот ниже 2 ГГц (опция 1EH) включены, и режим ультранизких характеристик фазовых шумов (опция UNX) выключен, если не указано иное, характеристики для гармоник выше максимальной рабочей частоты не нормируются;

6)    менее 250 МГц в режиме аналогового свипирования (опция 007) фильтры опции 1ЕН выключены;

7)    дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;

8)    для опции UNY характеристики нормируются при отстройке на 1 кГц при температуре от 15 до 35 °С;

9)    определяется при уровне выходного сигнала 10 дБм, если данное значение выходной мощности не доступно для установки на заданной частоте, то устанавливается максимальный уровень выходного сигнала на данной частоте.

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более - длина

515

- высота

426

- ширина

178

Масса, кг, не более

22

Потребляемая мощность, Вт, не более

450

Параметры электрического питания: напряжение питания от сети переменного тока, В:

- частотой (50 ± 0,5), или (60 ± 0,6), или (400 ± 4) Гц

100/120

- частотой (50 ± 0,5) или (60 ± 0,6) Гц

220/240

Средняя наработка на отказ, ч, не менее

6000

Наименование

Обозначение

Количество

Г енератор сигналов

Е8663D

1 шт.

Комплект принадлежностей

-

1 шт.

Опции

-

по отдельному заказу

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5299-441-2019

1 экз.
