| Номер в госреестре | 75779-19 |
| Наименование СИ | Приемники навигационные спутниковые |
| Обозначение типа СИ | "Полюс" |
| Изготовитель | Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники навигационные спутниковые «Полюс» (далее - приемники) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени приемников с национальной шкалой координированного времени UTC(SU).
Принцип действия приемников основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Конструктивно приемники состоят из моноблочного цилиндрического корпуса и двух не съемных кабелей (питания и интерфейсного). В корпусе расположены плата навигационная с антенной навигационной, коммуникационный модуль (для передачи данных по Wi-Fi), модуль электропитания. На корпусе расположены два светодиодных индикатора (состояние навигационного приемника и состояние беспроводного интерфейса Wi-Fi).
Выдача потребителю измерительной информации осуществляется по протоколу NMEA (строка RMC) с частотой 1 Гц по беспроводному интерфейсу Wi-Fi или протоколу RS-232 по интерфейсному кабелю.

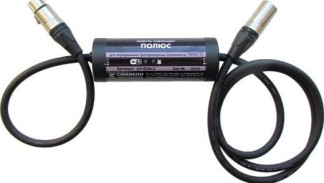

Общий вид приемника c указанием места нанесения знака утверждения типа представлен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Приемники работают под управлением специализированного программного обеспечения
(ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Polus |
| Номер версии (идентификационный номер ПО) | 5.1 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±4,5 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени приемника с национальной шкалой координированного времени UTC(SU), мкс | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 10 до 16 |
| Габаритные размеры (без кабелей питания и интерфейсного), мм, не более: - длина - диаметр | 140 50 |
| Масса, кг, не более | 0,4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °C, %, не более | от -40 до +50 98 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус в виде наклейки.
Таблица 4 - Комплектность приемника
| Наименование | Обозначение | Количество |
| 1 Приемник навигационный спутниковый | «Полюс» | 1 шт. |
| 2 Блок электропитания | EPFK | 1 шт. (по отдельному заказу) |
| 3 Переходник «Lemo-RS-232» | ГДЯК.685662.047 | 1 шт. (по отдельному заказу) |
| 4 Переходник «Lemo-BNO) | ГДЯК.685661.056 | 1 шт. (по отдельному заказу) |
| 5 Руководство по эксплуатации | ГДЯК.425790.044РЭ | 1 экз. |
| 6 Формуляр | ГДЯК.425790.042ФО | 1 экз. |
| 7 Методика поверки | 842-19-04МП | 1 экз. |
осуществляется по документу 842-19-04МП «Приемники навигационные спутниковые «Полюс». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15 апреля 2019 года. Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер № 60738-15 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- частотомер универсальный CNT-90XL, регистрационный номер 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма и (или) делается запись в формуляре, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ТУ 26.51.20-037-31002820-2018. Приемник навигационный спутниковый «Полюс». Технические условия
Приказ МВД России от 20 января 2015 г. N 32 «О внесении изменений в Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним, утвержденный приказом МВД России от 8 ноября 2012 г. № 1014» (п. 146.1 Приложения)
| Зарегистрировано поверок | 783 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
