| Номер в госреестре | 75780-19 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | USN 60 |
| Изготовитель | Baker Hughes EMEA Unlimited Company, Ирландия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые USN 60 (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов, толщины изделий из металлов, сплавов при одностороннем доступе к ним, обнаружения дефектов (трещин, неоднородностей).
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскопы состоят из электронного блока и ультразвукового преобразователя, подключаемого к электронному блоку с помощью кабеля. Дефектоскопы комплектуются ультразвуковыми преобразователями, которые поставляются изготовителем в соответствии с условием заказа и применением дефектоскопа. Дефектоскопы выпускаются в двух модификациях USN 60 и USN 60L, которые отличаются диапазоном показаний.

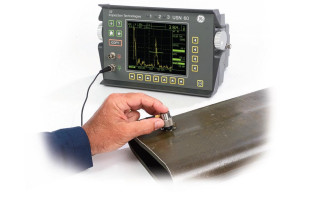

Общий вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Дефектоскопы имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, хранения и визуализации результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | GE INSPECTION TECHNOLOGIES USN60 |
| Номер версии (идентификационный номер) ПО | не ниже J3.E2.X9.15.28.0L |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефектов и толщины изделий*, мм | от 1 до 500 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделий, мм | ±(0,1+0,02-Х)** |
| Дискретность отсчета, мм | 0,01 |
| * Диапазон измерений зависит от типа подключенного ультразвукового преобразователя; ** Х - измеряемая величина, мм | |
| Наименование характеристики | Значение | |
| USN 60 | USN 60L | |
| Диапазон показаний глубины залегания дефектов и толщины изделий, мм | от 1 до 28000 | от 1 до 12000 |
| Диапазон установки значений скорости продольных УЗК, м/с | от 250 до 16000 | |
| Г абаритные размеры (ДхШхВ), мм, не более | 285х175х160 | |
| Масса, кг, не более | 3 | |
| Напряжение питания, В | 12 | |
| Потребляемая мощность, Вт, не более | 15 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -20 до +55 | |
| - относительная влажность, %, не более | 95 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 20000 | |
наносится на титульный лист паспорта типографским способом и в виде наклейки на корпус электронного блока.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Кол-во |
| Преобразователь ультразвуковой | - | 1* шт. |
| Электронный блок | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | 2512-0011-2018 | 1 экз. |
| * количество и тип ультразвуковых преобразователей определяется договором поставки. | ||
осуществляется по документу МП 2512-0011-2018 «ГСИ. Дефектоскопы ультразвуковые USN 60. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 декабря 2018 г.
Основные средства поверки:
- комплект контрольных образцов и вспомогательных устройств КОУ-2 (регистрационный номер в Федеральном информационном фонде 6612-99);
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20 (регистрационный номер в Федеральном информационном фонде 51230-12);
- рабочий эталон единицы длины в области измерений толщины по локальной поверочной схеме ФГУП «ВНИИМ им. Д.И. Менделеева» для средств измерений толщины в диапазоне от 0 до 500 мм, доверительные границы абсолютной погрешности при доверительной вероятности 0,95 ±(0,05+5L) мкм (регистрационный номер 3.1.Z.Z.B.0197.2015) (для преобразователей ультразвуковых с диапазоном измерений свыше 300 мм).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы GE Sensing EMEA, Ирландия
| Зарегистрировано поверок | 22 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
