| Номер в госреестре | 75781-19 |
| Наименование СИ | Анализаторы частиц лазерные |
| Обозначение типа СИ | LaserNet 200 Series |
| Изготовитель | "Spectro Scientific", США |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы частиц лазерные LaserNet 200 Series (далее - анализаторы) предназначены для измерения счетной концентрации частиц в моторных, трансмиссионных маслах, гидравлических и других жидкостях на минеральной или синтетической основах.
Принцип действия основан на регистрации проекции частиц по принципу автоматического микроскопа на просвет. В качестве источника света в анализаторе используется лазерный светодиод.
Частицы, попадая в освещенный рабочий объем, проецируются на чип CCD-камеры, которая делает снимки рабочего объема. CCD-камера захватывает изображения силуэтов частиц в потоке масла, которое протекает через ячейку толщиной 100 мкм и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением на максимальный размер, эквивалентный диаметр площади проекции частицы и определяется форма частицы. По полученной форме частицы классифицируются по типам: механического изнашивания абразивный износ, усталостный износ, суровое скольжение, капли воды, пузырьки воздуха, волокна, не металлы.
Конструктивно анализатор представляет собой лабораторный прибор, состоящий из устройства ввода пробы, фокусирующей линзы, CCD-камеры, проточной рабочей ячейки толщиной 100 мкм, лазерного светодиода, перистальтического насоса и блока питания. Устройство ввода пробы состоит из трубки, которая погружается в пробу, и сетчатого фильтра, который необходим для удаления волокон и крупных частиц.
Анализаторы выпускаются в четырех модификациях в зависимости от наличия дополнительных опций:
- LaserNet 210 предназначен для измерения счетной концентрации частиц. Анализатор также определяет количество неметаллических частиц, таких как песок или грязь, определяет наличие свободной воды, выполняет коррекцию пузырьков воздуха и капель воды и определяет наличие сажи.
- LaserNet 215 обеспечивает полную функциональность LaserNet 210, плюс анализ ферро частиц.
- LaserNet 220 обеспечивает полную функциональность анализа LaserNet 210, плюс регистрация изображений силуэтов частиц для классификации их по категориям абразивный износ, износ скольжения и усталостный износ, а также неметаллы и волокна.
- LazerNet 230 обеспечивает функциональность LaserNet 210, LaserNet 215 и LaserNet 220.
Общий вид анализаторов приведен на рисунке 1.

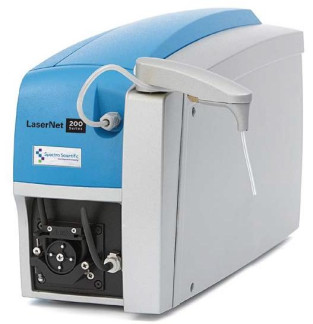

Рисунок 1 - Общий вид анализатора
Пломбирование анализаторов не предусмотрено.
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Lasernet Fines - C |
| Номер версии ПО | - |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний счетной концентрации частиц, см-3 | от 1 до 5 106 |
| Диапазон измерений счетной концентрации частиц, см-3 | от 10 до 1 105 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации частиц, % (для частиц размером более 4 мкм) | ±15 |
| Характеристика | Значение |
| Параметры источника питания: | |
| - напряжение, В | от 110 до 240 |
| - частота, Гц | 50/60 |
| Потребляемая мощность, В • А | 10 |
| Габаритные размеры, мм, не более | |
| - ширина | 178 |
| - глубина | 432 |
| - высота | 229 |
| Масса, кг, не более | 7,7 |
| Условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от +5 до +40 |
| - относительная влажность воздуха, % | от 10 до 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор частиц лазерный | LaserNet 200 Series 1) | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 38-241-2019 | 1 экз. |
| 1) Комплектность анализатора определяется заказом | ||
осуществляется по документу МП 38-241-2019 «ГСИ. Анализаторы частиц лазерные LaserNet 200 Series. Методика поверки», утвержденному ФГУП «УНИИМ» 27 мая 2019 г.
Основное средство поверки:
- стандартный образец счетной концентрации частиц в гидравлической жидкости ГСО 10358-2013 (счетная концентрация частиц от 5 до 1104 см-3, относительная погрешность от ±2 % до ±5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ГОСТ Р ИСО 11171-2012 Гидропривод объемный. Калибровка автоматических счетчиков частиц в жидкости
Техническая документация фирмы «Spectro Scientific», США
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
