| Номер в госреестре | 75786-19 |
| Наименование СИ | Система сбора океанографической информации и экологического мониторинга морской среды |
| Изготовитель | АО "Южное НПО по морским геологоразведочным работам" (Южморгеология), г.Геленджик |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система сбора океанографической информации и экологического мониторинга морской среды (далее - система сбора) предназначена для измерений температуры, удельной электрической проводимости (УЭП) морской воды, гидростатического давления и определении на их основе скорости распространения звука в морской воде косвенным методом, а также для измерений рН, окислительно-восстановительного потенциала (ОВП), массовой концентрации растворенного кислорода в морской воде.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении сопротивления морской воды, протекающей в измерительной ячейке (цилиндре) между электродами, путем прокачки встроенной помпой.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
По результатам прямых измерений температуры, удельной электрической проводимости и гидростатического давления происходит определение скорости распространения звука в морской воде.
Принцип действия канала измерения pH и ОВП основан на потенциометрическом методе измерений ЭДС электродной системы.
Принцип действия измерительного канала массовой концентрации растворенного кислорода основан на измерении тока в первичном преобразователе и преобразования его в соответствующее значение концентрации растворенного кислорода.
Конструктивно система сбора состоит из модуля сбора и первичной обработки и подключаемых к нему измерительных модулей: CTD-зонд SBE 49 FastCAT, датчика окислительновосстановительного потенциала, датчика pH, датчика растворенного кислорода, а также индикаторов: датчика мутности, флуорометра для регистрации уровня флуоресценции (по родамину), спектрометра для регистрации объемной активности гамма-излучающих радионуклидов.
Система сбора управляется через автономное программное обеспечение «umbk_sensors». Для того чтобы подключить систему сбора к ПК используется интерфейсный кабель, входящий в комплект поставки.

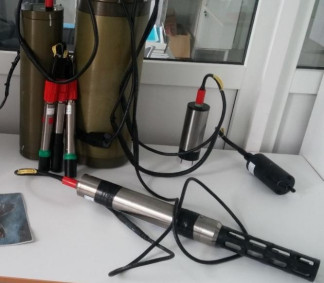

Общий вид системы сбора и схема пломбировки представлены на рисунках 1 и 2 соответственно.
ционированного доступа
Система сбора имеет встроенное и автономное программное обеспечение, разработанное для выполнения измерений, передачи, хранения и просмотра результатов измерений в реальном времени.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | - | umbk sensors |
| Номер версии (идентификационный номер) ПО | - | 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЭП, См/м | от 0,01 до 9 |
| Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,01 до 0,15 включ. См/м, См/м | ±0,003 |
| Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,15 до 9 См/м, % | ±0,2 |
| Диапазон измерений температуры, °С | от -2 до +35 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,04 |
| Диапазон измерений гидростатического давления, МПа | от 0 до 60 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений гидростатического давления, % | ±0,1 |
| Диапазон показаний скорости распространения звука в морской воде, м/с | от 1407 до 1600 |
| Диапазон измерений pH | от 2 до 12 |
| Пределы допускаемой абсолютной погрешности измерений pH | ±0,1 |
| Диапазон измерений ОВП, мВ | от -2000 до +2000 |
| Пределы допускаемой абсолютной погрешности измерений ОВП, мВ | ±10 |
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм (% насыщения) | от 0,15 до 16 (от 0 до 150) |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| Модуль сбора и первичной обработки | |
| - диаметр | 200 |
| - длина | 527 |
| Спектрометр подводный СЕГ-001П | |
| - диаметр | 120 |
| - длина | 480 |
| CTD-зонд SBE 49 FastCAT | |
| - диаметр | 62 |
| - длина | 620 |
| Датчик мутности ECO NTU | |
| - диаметр | 63 |
| - длина | 215 |
| Флуорометр Rhodamine Fluorometer | |
| - диаметр | 64 |
| - длина | 168 |
| Датчик ОВП Redox combined sensor | |
| - диаметр | 30 |
| - длина | 256 |
| Датчика pH-combined sensor | |
| - диаметр | 30 |
| - длина | 256 |
| Датчик кислорода Dissolved Oxygen Sensor | |
| - диаметр | 30 |
| - длина | 256 |
| У паковка системы сбора | |
| - длина | 674 |
| - ширина | 370 |
| - высота | 350 |
| Комплект ЗИП в упаковке | |
| - длина | 381 |
| - ширина | 267 |
| - высота | 153 |
| Масса, кг, не более | |
| - модуль сбора и первичной обработки | 25,24 |
| - спектрометр подводный СЕГ-001П | 12 |
| - CTD-зонд SBE 49 FastCAT | 2,7 |
| - датчик мутности ECO NTU | 0,4 |
| - флуорометр Rhodamine Fluorometer | 1 |
| - датчик ОВП Redox combined sensor | 0,4 |
| - датчика pH-combined sensor | 0,4 |
| - датчик кислорода Dissolved Oxygen Sensor | 0,3 |
| - упаковка системы сбора | 7 |
| - комплект ЗИП в упаковке | 5,2 |
| Наименование характеристики | Значение |
| Напряжение электропитания от сети постоянного тока, В | 24 В |
| Потребляемая мощность при питании от сети постоянного тока, Вт, не более | 100 |
| У словия эксплуатации Температура водной среды, °С Г идростатическое давление, МПа | от -2 до +35 от 0 до 60 |
| Средняя наработка на отказ, (при P=0,95), не менее, ч | 7000 |
| Полный срок службы, лет | 10 |
наносится на титульном листе Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль сбора и первичной обработки | СЛИП.468361.023 | 1 шт. |
| CTD-зонд SBE 49 FastCAT | - | 1 шт. |
| Датчик ОВП Redox combined sensor | - | 1 шт. |
| Датчика pH-combined sensor | - | 1 шт. |
| Датчик растворенного кислорода Dissolved Oxygen Sensor | - | 1 шт. |
| Спектрометр подводный СЕГ-001П | КУМП.412131.001 | 1 шт. |
| Датчик мутности ECO NTU | - | 1 шт. |
| Флуорометр Rhodamine Fluorometer | - | 1 шт. |
| Кабель связи | Г21 СЛИП.685663.006 | 1 шт. |
| Кабель датчика геофизического | Г28 СЛИП.685661.037 | 1 шт. |
| Кабель спектрометра | Г29 СЛИП.685662.016 | 1 шт. |
| Кабель датчика мутности | Г32 СЛИП. 685661.041 | 1 шт. |
| Кабель флуорометра | Г33 СЛИП.685662.019 | 1 шт. |
| Кабель датчиков химических показателей | Г34 СЛИП.685664.002 | 1 шт. |
| Программное обеспечение | umbk sensors | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Формуляр | СЛИП. 416433.002 ФО | 1 шт. |
| Руководство по эксплуатации | СЛИП. 416433.002 РЭ | 1 шт. |
| Методика поверки | МП 209-056-2018 | 1 шт. |
осуществляется по документу МП-209-056-2018 «ГСИ. Система сбора океанографической информации и экологического мониторинга морской среды Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2019 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно приказу № 2771 от 27.12.2018 г.;
Рабочий эталон 1 разряда единицы давления для области избыточного давления согласно приказу №1339 от 29.06.2018 г.;
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009;
Рабочие эталоны рН 2-го разряда-буферные растворы согласно ГОСТ 8.120-2014; ГСО-ПГС состава (O2+N2) ГСО 10531-2014;
Стандарт-титры СТ-ОВП-01 (Рег № 61364-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ № 2771 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Приказ №1339 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГСССД 202-2002 Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0.. .40 оС и избыточных давлениях 0. .60 МПа
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Минприроды России от 29.09.2010 № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации»
Технические условия СЛИП. 416433.002 ТУ «Система сбора океанографической информации и экологического мониторинга морской среды»
