| Номер в госреестре | 75795-19 |
| Наименование СИ | Системы измерительные автоматизированные |
| Обозначение типа СИ | Сигурд-М8Р |
| Изготовитель | ООО "Центр безопасности информации "МАСКОМ", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные автоматизированные «Сигурд-М8Р» (далее - системы «Сигурд-М8Р») предназначены для измерений параметров электромагнитных излучений и наводок при проведении специальных исследований технических средств.
Принцип действия систем основан на измерении и последовательном анализе амплитудно-частотных характеристик электрической и магнитной составляющих электромагнитного поля, а также характеристик сигналов в токопроводящих коммуникациях, наведенных электромагнитными полями.
Конструктивно системы «Сигурд-М8Р» состоят из комплекта первичных измерительных преобразователей, измерительного устройства и персональной ЭВМ (далее - ПЭВМ).
В качестве первичных измерительных преобразователей используются:
- для измерений напряженности электрического поля (далее - НЭП): антенны измерительные дипольные АИ4-1 и АИ5-0; антенна измерительная рупорная П6-59, или антенна измерительная логопериодическая ЛПА-2, или антенна измерительная рупорная широкополосная П6-223;
- для измерений напряженности магнитного поля (далее - НМП): антенна измерительная рамочная активная АИР3-2, антенна измерительная рамочная ЭЛ-01;
- для бесконтактных измерений силы переменного тока в тракте: пробник токовый Е2-17, токосъемники измерительные ТИ2-1, ТИ2-3;
- для контактных измерений напряжения переменного тока в тракте: пробник напряжения П-400.
В качестве измерительного устройства используются: анализатор сигналов и спектра FSV13, или FSV30, или FSV40.
Комплект первичных измерительных преобразователей и измерительное устройство образуют измерительную подсистему.
ПЭВМ совместно с программным обеспечением (далее - ПО) «Программная оболочка «Сигурд-Лайт» (далее - ПО «Сигурд-Лайт») и ПО «Динамически подгружаемый программный модуль управления системой «Сигурд» «Сигурд-Интерфейс» (далее - ПО «Сигурд-Интерфейс») функционально образуют управляющую подсистему.
Требования к ПЭВМ:
- разрешение экрана не менее 1024*768 при 16 бит цвета;
- процессор с тактовой частотой не менее 1800 МГц;
- размер оперативной памяти не менее 1024 Мбайт;
- размер свободного дискового пространства не менее 700 Мбайт;
- наличие гнезда интерфейса LAN;
- не менее 2 гнезд интерфейса USB 2.0;
- операционная система Microsoft Windows 7/8/10;
- Microsoft Word не ниже Word-97;
- наличие манипулятора «мышь».
Связь между подсистемами осуществляется с помощью стандартных интерфейсов дистанционного управления (GPIB-USB или LAN).
Тип интерфейса управления измерительным устройством (анализатором сигналов и спектра) GPIB-USB или LAN.

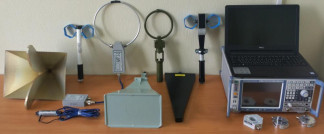

Общий вид системы «Сигурд-М8Р» представлен на рисунке 1.
Места пломбировки от несанкционированного доступа средств измерений утвержденного типа, входящих в состав системы «Сигурд-М8Р», а именно, анализаторов сигналов и спектра FSV13/30/40, антенны измерительной рамочной ЭЛ-01, антенны измерительной рупорной П6-59, антенны измерительной рупорной широкополосной П6-223, пробника токового BZ-17, приведены в описаниях типов указанных средств измерений.
Остальные элементы системы «Сигурд-М8Р», влияющие на их метрологические характеристики и входящие в ее состав, защищены от несанкционированного доступа лакокрасочным покрытием, дополнительных мер по их защите при этом не требуется.
| 11 | 12 | 13 |
1 - анализатор сигналов и спектра FSV13/30/40
2 - персональная ЭВМ с ПО «Сигурд-Лайт» и ПО «Сигурд-Интерфейс»
3 - антенна измерительная дипольная АИ4-1
4 - антенна измерительная рамочная ЭЛ-01
5 - антенна измерительная рамочная активная АИР3-2
6 - антенна измерительная дипольная АИ5-0
7 - антенна измерительная рупорная широкополосная П6-223
8 - пробник напряжения П-400
9 - антенна измерительная рупорная П6-59
10 - антенна измерительная логопериодическая ЛПА-2
11 - пробник токовый BZ-17
12 - токосъемник измерительный ТИ2-1
13 - токосъемник измерительный ТИ2-3 Рисунок 1 - Общий вид системы «Сигурд-М8Р»
ПО «Сигурд-Лайт» и ПО «Сигурд-Интерфейс» выполняют функции автоматизации процесса измерений, обеспечения дистанционного управления измерительным устройством и отображения результатов измерений в графической и цифровой формах.
Метрологически значимой частью ПО «Сигурд-Лайт» является файл SigurdX.exe. Метрологически значимой частью ПО «Сигурд- Интерфейс» является файл sigurd.dpm. Метрологически значимые части ПО системы «Сигурд-М8Р» и измеренные данные защищены с помощью специальных средств защиты (ключа защиты от несанкционированного использования) от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «Сигурд-Лайт» «низкий» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Сигурд- Интерфейс» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО «Сигурд-Лайт»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SigurdX.exe |
| Номер версии (идентификационный номер) ПО | 5.3.1.6 |
| Цифровой идентификатор ПО | - |
| Размер, МБ | 1,75 |
| Дата записи | 14.02.2019 |
Таблица 2 - Идентификационные данные ПО «Сигурд- Интерфейс»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | sigurd.dpm |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Размер, МБ | 3,13 |
| Дата записи | 15.02.2019 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот при измерении НЭП, МГц: - с антенной измерительной дипольной АИ4-1 - с антенной измерительной дипольной АИ5-0 - с антенной измерительной рупорной П6-59 - с антенной измерительной логопериодической ЛПА-2 - с антенной измерительной рупорной широкополосной П6-223 | от 0,0001 до 2,0 от 0,009 до 2000,0 от 1000 до 12000 от 1000 до 12000 от 800 до 12000 |
| Диапазон частот при измерении НМП, МГц: - с антенной измерительной рамочной ЭЛ-01 - с антенной измерительной рамочной активной АИР3-2 | от 0,0001 до 10,0 от 0,009 до 30,0 |
| Наименование характеристики | Значение |
| Диапазон частот при измерении силы переменного тока, МГц: - с пробником токовым Е2-17 - с токосъемником измерительным ТИ2-1 - с токосъемником измерительным ТИ2-3 | от 0,0001 до 200 от 0,0001 до 4,0 от 0,009 до 300,0 |
| Диапазон частот при измерении напряжения переменного тока, МГц | от 0,0001 до 400,0 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±(f-10-6 + 1)* |
| Устанавливаемые полосы пропускания, Гц | 1, 3, 10, 30, 100, 300, 1-103, 3-103, 10-103, 30-103, 100-103, 300-103, 1-106, 3-106, 10-106 |
| Диапазон измерений НЭП, дБ (1 мкВ-м 1) | от 40 до 120 |
| Пределы допускаемой абсолютной погрешности измерений НЭП, дБ: - в диапазоне частот от 0,0001 до 1000 МГц включ. - в диапазоне частот св. 1000 до 12000 МГц | ±2,5 ±3,0 |
| Диапазон измерений НМП, дБ (1 мкВ-м 1) | от 40 до 120 |
| Пределы допускаемой абсолютной погрешности измерений НМП, дБ | ±2,5 |
| Номинальное (максимальное) значение силы измеряемого переменного тока, дБ (1 мкА) | 90 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, дБ | ±3,0 |
| Динамический диапазон измерений силы *** переменного тока, дБ : с пробником токовым Е2-17 - в диапазоне частот от 0,1 кГц до 200 кГц включ. - в диапазоне частот св. 200 кГц до 200 МГц с токосъемником измерительным ТИ2-1 - в диапазоне частот от 0,1 до 5 кГц включ. - в диапазоне частот св. 5 до 40 кГц включ. - в диапазоне частот св. 40 до 4000 кГц с токосъемником измерительным ТИ2-3 - в диапазоне частот от 9 до 500 кГц включ. - в диапазоне частот св. 0,5 до 300 МГц | 110 - 29 • lgf0 110 80 -18-lgf* 80 85 110 - 23 • lg500 f 110 |
| Диапазон измерений напряжения переменного тока, дБ (1 мкВ) ***: - в диапазоне частот от 100 Гц до 9 кГц включ. - в диапазоне частот св. 9 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 400 МГц | от 65 до 130 от 16 до 130 от 0 до 130 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, дБ: - в диапазоне частот от 100 Гц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 400 МГц | ±1,5 ±2,0 |
| * f - значение, измеренной частоты в Гц f - значение, измеренной частоты в кГц *** - для полосы пропускания 1 Гц в диапазоне частот до 100 кГц включ.; для полосы пропускания 10 Гц в диапазоне частот свыше 100 кГц | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип коаксиального соединителя входа «RF INPUT 50Q» | |
| анализатора сигналов и спектра: | |
| - FSV13 | N female |
| - FSV30 | APC 3,5 мм с адаптером N |
| female | |
| - FSV40 | 2,92 мм (K) с адаптером N |
| female | |
| Время непрерывной работы, ч, не менее | 8 |
| Масса системы с упаковкой (без доп. опций), кг, не более | 49 |
| Габаритные размеры, мм, не более: | |
| - анализатора сигналов и спектра FSV | |
| длина | 412 |
| ширина | 197 |
| высота | 417 |
| - антенны измерительной дипольной АИ4-1 | |
| длина | 420 |
| ширина | 195 |
| высота | 40 |
| - антенны измерительной дипольной АИ5-0 | |
| длина | 340 |
| ширина | 170 |
| высота | 32 |
| - антенны измерительной рамочной ЭЛ-01 | |
| длина | 420 |
| ширина | 165 |
| высота | 51 |
| - антенны измерительной рамочной АИР3-2 | |
| длина | 430 |
| ширина | 260 |
| высота | 40 |
| - антенны измерительной рупорной П6-59 | |
| длина | 490 |
| ширина | 254 |
| высота | 164 |
| Наименование характеристики | Значение |
| - антенны измерительной логопериодической ЛПА-2 | |
| длина | 540 |
| ширина | 230 |
| высота | 30 |
| - антенны измерительной рупорной широкополосной П6-223 | |
| длина | 343,5 |
| ширина | 322,5 |
| высота | 312,5 |
| - пробника токового EZ-17 | |
| длина | 95 |
| ширина | 84 |
| высота | 26 |
| - токосъемника измерительного ТИ2-1 | |
| длина | 70 |
| ширина | 70 |
| высота | 22 |
| - токосъемника измерительного ТИ2-3 | |
| длина | 70 |
| ширина | 70 |
| высота | 22 |
| - пробника напряжения П-400 | |
| длина | 230 |
| ширина | 80 |
| высота | 70 |
| Напряжение питания сети переменного тока, В | от 198 до 242 |
| Частота питания сети переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В А, не более | 400 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +10 до +40 от 30 до 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульные листы руководства по эксплуатации МСШЕ.441319.006РЭ и паспорта МСШЕ.441319.006ПС или формуляра МСШЕ.441319.006ФО типографским способом или методом компьютерной графики на корпус анализаторов спектра FSV13/30/40 в виде наклейки.
Таблица 5 - Комплектность системы «Сигурд-М8Р»
| Наименование | Обозначение | Количество |
| Анализатор сигналов и спектра FSV13, или FSV30, или FSV40* | - | 1 комплект |
| Антенна измерительная дипольная АИ4-1 с переходом коаксиальным тип N (вилка) - тип BNC (розетка) | - | 1 комплект |
| Антенна измерительная дипольная АИ5-0 | - | 1 комплект |
| Антенна измерительная рамочная ЭЛ-01 | - | 1 комплект |
| Антенна измерительная рамочная активная АИР3-2 | - | 1 комплект |
| Антенна измерительная рупорная П6-59, или антенна измерительная рупорная широкополосная П6-223, или антенна измерительная логопериодическая ЛПА-2** | 1 комплект | |
| Пробник токовый EZ-17*** | - | 1 комплект |
| Токосъемник измерительный ТИ2-1*** | - | 1 комплект |
| Токосъемник измерительный ТИ2-3*** | - | 1 комплект |
| Пробник напряжения П-400** | - | 1 комплект |
| ПЭВМ **** | - | 1 комплект |
| Кабель LAN | - | 1 шт. |
| Ключ защиты от несанкционированного использования ПО | - | от 1 до 3 шт. |
| Штатив*** | - | 1 шт. |
| Руководство по эксплуатации | МСТТТЕ 441319 006РЭ | 1 экз. |
| Паспорт или формуляр*** | МСШЕ.441319.006ПС, или МСТТТЕ, 441319.006 ФО | 1 экз. |
| Программная оболочка «Сигурд-Лайт» | МСШЕ.503300.001 | 1 |
| Динамически подгружаемый программный модуль управления системой «Сигурд» «Сигурд-Интерфейс» | МСШЕ.503300.002 | 1 |
| Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН «Сигурд-Дельта» | МСШЕ.503300.003 | 1 |
| Программа формирования тестов на ПЭМИН «Сигурд-Тест» | МСШЕ.503300.005 | 1 |
| Программная оболочка «Сигурд-Лайт». Формуляр | МСШЕ.503300.001 ФО | 1 экз. |
| Программная оболочка «Сигурд-Лайт». Руководство пользователя | МСШЕ.503300.001РП | 1 экз. |
| Динамически подгружаемый модуль управления системой «Сигурд» «Сигурд-Интерфейс». Формуляр | МСТТТЕ, 503300 002ФР | 1 экз. |
| Динамически подгружаемый модуль управления системой «Сигурд» «Сигурд-Интерфейс». Руководство пользователя | МСШЕ.503300.002РП | 1 экз. |
| Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН «Сигурд-Дельта». Формуляр | МСТТТЕ, 503300 003ФР | 1 экз. |
| Наименование | Обозначение | Количество |
| Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН «Сигурд-Дельта». Руководство пользователя | МСШЕ.503300.003РП | 1 экз. |
| Программа формирования тестов на ПЭМИН «Сигурд-Тест». Формуляр | МСШЕ 503300 005ФР | 1 экз. |
| Программа формирования тестов на ПЭМИН «Сигурд-Тест». Руководство пользователя | МСШЕ.503300.005РП | 1 экз. |
| Интерфейс управления анализатором сигналов и спектра*** | GPIB-USB-HS | 1 комплект |
| Программа формирования тестов ПЭМИН для ОС Linux/Unix «SP-Test»*** | МСШЕ.503300.006 | 1 комплект |
| Устройство передачи информации по ИК-каналу «Сигурд-ИК»*** | МСШЕ.666500.001 | 1 комплект |
| Программный модуль расчета «Сигурд-Альфа»*** | 643.МСШЕ.00149-01 | 1 комплект |
| Программный модуль «Сигурд-Монитор»*** | МСШЕ. 503300.042 | 1 комплект |
| Динамически подгружаемый программный модуль для проведения радиомониторинга «Сигурд-РМ»*** | МСШЕ. 503300.011 | 1 комплект |
| Модуль ЦОС «МК-14»*** | МСШЕ. 411168.001 | 1 комплект |
| Активный U SB -hub*** | - | 1 комплект |
| Стол поворотный диэлектрический управляемый «СПДУ-1»*** | МСШЕ. 438900.001 | 1 комплект |
| Методика поверки*** | МСШЕ.441319.006МП | 1 экз. |
| Эксплуатационная документация на покупные средства измерений | - | 1 комплект |
| * Конкретная модель определяется по запросу Заказчика ** Конкретный тип антенны определяется по запросу Заказчика *** Поставляется по запросу Заказчика **** При использовании Заказчиком собственной ПЭВМ она должна быть направлена Изготовителю системы «Сигурд-М8Р» для проведения специальных испытаний с целью определения возможности ее официального включения в состав системы «Сигурд-М8Р» | ||
осуществляется по документу МСШЕ.441319.006МП «Системы измерительные автоматизированные «Сигурд-М8Р». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 февраля 2019 года.
Основные средства поверки:
- рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц (по ГОСТ Р 8.805-2012 и по ГОСТ Р 8.808-2012), диапазон воспроизведения НЭП от 0,25 до 2,5 В/м, пределы допускаемой относительной погрешности воспроизведения НЭП в диапазоне частот от 10 Гц до 30 МГц ±4,5 %, в диапазоне частот от 30 МГц до 300 МГц ±12,0 %, диапазон воспроизведения НМП от 0,8 до 8,0 мА/м, пределы допускаемой относительной погрешности воспроизведения НМП ±6,0 %;
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- генератор сигналов произвольной формы 33210А, регистрационный номер в Федеральном информационном фонде 32993-09;
- генератор сигналов измерительный 2023А, регистрационный номер в Федеральном информационном фонде 25112-03;
- анализатор спектра R&S FSV7, регистрационный номер в Федеральном информационном фонде 42593-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы «Сигурд-М8Р» с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных помех. Технические требования и методы испытаний
МСШЕ.441319.006ТУ Система измерительная автоматизированная «Сигурд-М8Р». Технические условия
