| Номер в госреестре | 75806-19 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | OPX-BOXe |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.07.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические OPX-BOXe (далее по тексту - рефлектометр), предназначены для измерения затухания и обратных потерь в оптических волокнах (далее по тексту - ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородности и соединений ОВ, а также для генерации непрерывного стабилизированного излучения на фиксированных длинах волн в диапазоне от 650 нм до 1650 нм.
Рефлектометр может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях, как от внешнего источника питания, так и от встроенной аккумуляторной батареи.
Принцип работы оптического рефлектометра основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптических линий.
В рефлектометре может быть реализован режим источника оптического излучения на длинах волн оптического рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью фотодиода обратной связи и схемы стабилизации мощности.
Рефлектометр выполнен в малогабаритном пластмассовом корпусе.
В корпусе рефлектометра расположены:
- оптический рефлектометр;
- источник оптического излучения;
- источник видимого излучения;
- импульсный преобразователь напряжения;
- электронные узлы для управления процессом измерения и хранения информации;
- аккумуляторная батарея.
Выпускают:
- одномодовые (далее по тексту - ОМ) рефлектометры;
- многомодовые (далее по тексту - ММ) рефлектометры;
- комбинированные рефлектометры, содержащие одномодовый и многомодовый рефлектометр в одном корпусе.
ОМ рефлектометры обеспечивают генерацию излучения на одной, двух или трех длинах волн. ОМ рефлектометры выпускаются с четырьмя градациями динамического диапазона.
ОМ рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм и ослабление длины волн от 1310 до 1550 нм. Такие рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1625 нм, другой - для остальных длин волн.
ММ рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн.
Комбинированные оптические рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более трех. Комбинированных оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометра.
Обозначение модификации рефлектометра в общем случае имеет вид OPX-BOXe WL-DR-LS-VFL-WF-BT и содержит:
- номинальные значения длин волн рефлектометра (WL);
- значения динамического диапазона (DR) на длинах волн рефлектометра;
- обозначение режима источника оптического излучения (LS) на длинах волн рефлектометра;
- обозначение источника видимого излучения (VFL);
- обозначение наличия связи по интерфейсу WiFi (WF)
- обозначение наличия связи по интерфейсу Bluetooth (BT).
Если источник оптического излучения на длинах волн рефлектометра, источник видимого излучения, связь по WiFi или связь по Bluetooth не встроены в данный рефлектометр, то их обозначения не указываются в обозначении модификации.

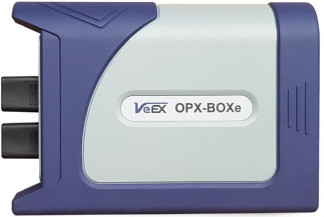

Общий вид рефлектометров с обозначением места нанесения знака поверки представлен на рисунке 1.
На левой панели прибора находятся оптические разъемы и индикатор включения лазера. На правой панели находятся выключатель питания, кнопка RESET, индикаторные светодиоды и разъем microUSB-B.
Пломбой закрывается винт крепления задней панели рефлектометра.
Место нанесения знака поверки
Рисунок 1 - Общий вид рефлектометров
Рефлектометры работают под управлением внешнего программного обеспечение (ПО), установленного на ПК. ПО позволяет проводить настройку параметров измерений, проводить измерения и обрабатывать их результаты, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiberizer Desktop |
| Номер версии (идентификационный номер) ПО | 10.9.60.1100 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Длины волн излучения ОМ рефлектометра, нм | 1310±20, 1490±20, 1550±20, 1625±20, 1650±20 |
| Длины волн излучения ММ рефлектометра, нм | 850±20, 1300±20 |
| Длительность зондирующих оптических импульсов, нс: - ОМ рефлектометры - ММ рефлектометры | 3±40 %, 10±40 %, 25±30 %, 30±30 %, 100±10 %, 300±10 %, 500±10%, 1000±10 %, 3000±10 %, 10000±10 %, 20000±10% 3±40%, 10±40%, 25±30%, 30±30 %, 100±10 %, 300±10 %, 500±10%, 1000±10% |
| Диапазоны измерения расстояний, км: - ОМ рефлектометры - ММ рефлектометры | 0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 0,5; 2; 5; 10; 20; 40; 80 |
| Пределы допускаемого значения абсолютной погрешности при измерении расстояний в нормальных условиях, м | AL=±(dl+dL+3 10-5L), где dl=0,5 м - допускаемое значение начального сдвига; dL - разрешение по расстоянию, м; L - измеряемое расстояние, м. Значения разрешения по расстоянию dL зависят от установленного значения диапазона измерения расстояний; минимальное значение dL при значении показателя преломления 1,475 составляет 0,16 м. |
| Пределы допускаемого значения абсолютной погрешности при измерении расстояний в рабочем диапазоне температур, м | AL=±(dl+dL+5 10-5L) |
| Динамический диапазон ОМ рефлектометров | см. таблицу 3 1) |
| Динамический диапазон ММ рефлектометров | см. таблицу 4 1) |
| Динамический диапазон комбинированных рефлектометров | см. таблицу 5 1) |
| Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях, дБ | ±(0,03-а), где а - измеряемое затухание, дБ |
| Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур, дБ | ±(0,05а), где а - измеряемое затухание, дБ |
| Наименование характеристики | Значение |
| Минимальная дискретность отсчета при измерении затухания, дБ | 0,001 |
| Мертвая зона по затуханию, м, не более | 4,0 2) |
| Мертвая зона по отражению, м, не более | 1,0 2) |
| Пределы допускаемой абсолютной погрешности при измерении обратных потерь, дБ | ±2 |
| 1) Значения динамического диапазона в таблицах 3-5 указаны при отношении сигнал/шум, равным 1 (ОСШ=1), и следующих условиях измерения: - время измерения 3 мин; - максимальное значение разрешения по расстоянию; - длительность зондирующего оптического импульса 20000 нс для ОМ рефлектометров и 1000 нс для ММ рефлектометров; - режим «Оптимальная мертвая зона» выключен. 2) Значения мертвой зоны указаны при следующих условиях измерения: - длительность зондирующего оптического импульса 3 нс; - коэффициент отражения не более -55 дБ для ОМ рефлектометров и не более -45 дБ для ММ рефлектометров; - режим «Оптимальная мертвая зона» включен. | |
Таблица 3 - Значения динамического диапазона ОМ рефлектометров
| Длина волны, нм | Модификации ОМ рефлектометров | |||
| Динамический диапазон, дБ, не менее | ||||
| 1310 | 35 | 39 | 43 | 46 |
| 1490 | 36 | 40 | 41 | 42 |
| 1550 | 33 | 37 | 43 | 45 |
| 1625 | 34 | 38 | 41 | 42 |
| 1650 | 35 | 39 | 39 | 39 |
Примечания:
1 ОМ рефлектометр может иметь любую конфигурацию от одной до трех длин волн.
2 Допускается снижение значений динамического диапазона на 1,5 дБ для модификаций рефлектометров с тремя длинами волн.
3 Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометра.
4 Уменьшение значений динамического диапазона на длине волны 1625 или 1650 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 или 1650 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт составляет не более 3 дБ.
Таблица 4 - Значения динамического диапазона многомодовых рефлектометров
| Длина волны, нм | Динамический диапазон, дБ, не менее | Диаметр сердцевины ММ ОВ, мкм |
| 850 | 30 | 50,0 |
| 1300 | 32 |
| Длина волны, нм | Динамический диапазон, дБ, не менее | Диаметр сердцевины ММ ОВ, мкм |
| 850 | 31 | 62,5 |
| 1300 | 33 | |
| Примечания 1 ММ рефлектометр может иметь одну или две длины волны. 2 Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометра. | ||
Таблица 5 - Значения динамического диапазона комбинированных рефлектометров
| Длина волны, нм | Динамический диапазон, дБ, не менее | Диаметр сердцевины ММ ОВ, мкм | |
| ОМ рефлектометр | 1310 | 37 | - |
| 1490 | 38 | ||
| 1550 | 35 | ||
| 1625 | 36 | ||
| 1650 | 35 | ||
| ММ рефлектометр | 850 | 27 | 50,0 |
| 1300 | 29 | ||
| 850 | 28 | 62,5 | |
| 1300 | 30 | ||
| Примечание - ОМ рефлектометр может иметь конфигурацию с одной или двумя длинами волн, ММ рефлектометр может иметь конфигурацию с одной или двумя длинами волн. Общее количество длин волн - не более трех | |||
Таблица 6 - Характеристики источника оптического излучения на длинах волн рефлектометра
| Наименование характеристики | Значение |
| Тип ОВ | ОМ |
| Длина волны, нм | 1310±20, 1490±20, 1550±20, 1625±20, 1650±20 |
| Уровень мощности, дБм, не менее | -4,0 |
| Нестабильность уровня мощности за 15 мин, дБ, не более | 0,1 |
| Режимы работы | - непрерывный; - с модуляцией мощности оптического излучения сигналом с частотой 270, 1000, 2000 Гц |
Таблица 7 - Характеристики источника видимого излучения
| Наименование характеристики | Значение |
| Длина волны, нм | 650±20 |
| Вывод излучения | через одномодовое ОВ |
| Выходная мощность, мВт | от 0,5 до 5,0 |
| Режим излучения | импульсный или непрерывный |
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Тип фиксированного или сменного адаптера для присоединения ОВ к рефлектометру | FC , SC, ST, LC 1) |
| Тип фиксированного адаптера для присоединения ОВ к источнику видимого излучения | универсальный |
| Наименование характеристики | Значение |
| Питание рефлектометра осуществляется: - от встроенной аккумуляторной батареи: - номинальное напряжение, В - емкость, Ач, не менее - от внешнего источника питания: - выходное напряжение, В - ток, А, не менее - от сети переменного тока: - напряжением, В - частотой, Гц с помощью сетевого блока питания, входящего в комплект поставки: - выходное напряжение, В - ток, А, не менее | 3,7 3,1 5 0,5 230±23 50±0,4 5 2 |
| Ток, потребляемый от блока питания с выходным напряжением 5 В, А, не более | 1,7 |
| Время непрерывной работы: - при питании от внешнего источника питания - при питании от аккумуляторной батареи, ч, не менее | не ограничено 5,5 |
| Время установления рабочего режима, мин, не более | 10 |
| Габаритные размеры рефлектометра (ШхВхГ), мм, не более | 159x109x42 |
| Масса рефлектометра с аккумуляторной батареей, кг, не более | 0,46 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от -10 до +50 90 от 70 до 106,7 (от 537 до 800) |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| 1) Тип фиксированного адаптера или поставка сменных заказе рефлектометра. | адаптеров оговариваются при |
наносится на заднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации типографическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр оптический OPX-BOXe | - | 1 шт. |
| Блок питания UBX310-0520 | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Сменные адаптеры к оптическому рефлектометру . | ||
| - для оптического разъема типа FC | - | 1 шт. |
| - для оптического разъема типа ST | - | 1 шт. |
| - для оптического разъема типа SC | - | 1 шт. |
| - для оптического разъема типа LC | - | 1 шт. |
| Кабель интерфейсный USB-A-microUSB-B | - | 1 шт. |
| Аккумуляторная батарея 2) | - | 1 шт. |
| Компакт-диск или USB флэш-память с | ||
| программным обеспечением и документами: - Приложение Fiberizer Desktop. Руководство | 1 шт. | |
| пользователя | - | |
| - Методика поверки 3) | МРБ МП.2803-2018 | |
| Паспорт | - | 1 экз. |
| У паковочная сумка | - | 1 шт. |
| 1) Поставка конкретных типов сменных адаптеров оговаривается при заказе. 2) Аккумуляторная батарея установлена в прибор. 3) Поставляется на компакт-диске или USB флэш-памяти. | ||
осуществляется по документу МРБ МП.2803-2018 «Рефлектометры оптические OPX-BOXe. Методика поверки», утвержденному РУП «БелГИМ» 29.08.2018 года.
Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и от 0 до 20 дБ по ГОСТ 8.585-2013;
- рабочий эталон единицы средней мощности оптического излучения в волоконно-
11 2
оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рефлектометров с требуемой точностью.
Знак поверки наносится на переднюю панель рефлектометра (место нанесения указано на рисунке 1)
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 100003325.015-2018 Рефлектометры оптические OPX-BOXe. Технические условия
