| Номер в госреестре | 75816-19 |
| Наименование СИ | Машины для испытаний листового металла на выдавливание |
| Обозначение типа СИ | BUP |
| Изготовитель | "ZwickRoell GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний листового металла на выдавливание серии BUP (далее - машины) предназначены для измерений усилия прижима, выдавливания и глубины вдавливания пуансона при испытаниях листового металла на выдавливание сферической лунки в соответствии с ГОСТ 10510-80.
Принцип действия машин основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нём сферической лунки сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Машины состоят из корпуса, на котором расположены клавиши управления, столешницы с держателем приспособления с откидной насадкой, модуля управления и индикации на выносной стойке.
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня, два датчика измерения давления масла.
Датчики давления масла измеряют давление прижима и давление вытяжки. Информация от них обрабатывается и поступает на модуль управления и индикации, а также на экран ПК (при наличии) в виде усилия прижима и усилия выдавливания.
Опционально машины могут оснащаться внешним персональным компьютером (далее -
ПК).
Наименование модификации указывается на фронтальной стороне машин, заводская же табличка располагается на противоположенной стороне и отображает прочую информацию о машинах в соответствии с внутренней классификацией изготовителя.

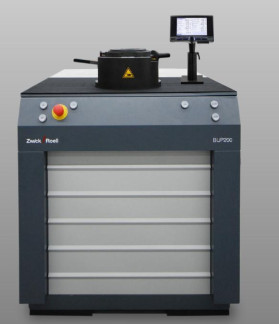

Общий вид машин приведен на рисунках 1 - 3.
Для ограничения несанкционированного доступа производится опломбирование защитного выключателя, расположенного на откидной насадке клапана ограничения давления, посредством нанесения специальной краски.
Машины имеют встроенное программное обеспечение (далее - ВПО) «Firmware», а также программное обеспечение (далее - ПО) «testXpert», «testXpert II», «testXpert III», устанавливаемое на внешний опциональный ПК. С помощью указанного ПО обеспечивается хранение и передача результатов измерений, а также обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Firmware | «testXpert» | «testXpert II» | «testXpert III» |
| Номер версии (идентификационный номер) ПО, не ниже | 1 1 | 7.0 | 1.41 | 1.1 |
| Цифровой идентификатор ПО | 34d9fb04c9f4 | ebad77871a2e | 744978675320 | |
| 339665975977 | 56551eb512a7 | b474b9be2e40 | ||
| - | c957be76 | 3b8c1fe3 | 59237fdd | |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение | ||||
| Модификация | BUP 100 | BUP 200 | BUP 400 | BUP 600 | BUP 1000 |
| Диапазон измерений усилия выдавливания, кН | от 10 до 130 | от 10 до 200 | от 10 до 400 | от 10 до 600 | от 25 до 1000 |
| Пределы допускаемой относительной погрешности измерений усилия выдавливания, % | ±5 | ||||
| Диапазон измерений усилия прижима, кН | от 10 до 250 | от 10 до 250 | от 15 до 400 | от 15 до 600 | от 60 до 1000 |
| Пределы допускаемой относительной погрешности измерений усилия прижима, % | ±5 | ||||
| Диапазон измерений значения глубины вдавливания пуансона, мм | от 2 до 50 | ||||
| Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм | ±0,1 | ||||
| Наименование характеристик | Значение | ||||
| Модификация | BUP 100 | BUP 200 | BUP 400 | BUP 600 | BUP 1000 |
| Габаритные размеры (ДхШ*В), мм, не более | 850x1200x1635 | 1048x1775x1850 | 1200x1970x1734 | ||
| Масса, кг, не более | 850 | 1600 | 2100 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 10 до 90 | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380+38-57 50±1 | ||||
| Потребляемая мощность, кВт, не более | 10 | 10 | 17,5 | 17,5 | 16 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на раму машин.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количест во |
| Машина для испытаний листового металла на выдавливание серии BUP (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Персональный компьютер | - | По заказу |
| Компакт-диск с ПО | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 69-18 | 1 экз. |
осуществляется по документу МП АПМ 69-18 «Машины для испытаний листового металла на выдавливание серии BUP. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» сентября 2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,45 %.
- индикатор часового типа модели ИЧ-50 с ценой деления 0,01 мм, КТ 0 (рег. № 40287-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 10510-80 Металлы. Метод испытания на выдавливание листов и лент по Эриксену Техническая документация «ZwickRoell GmbH & Co. KG», Германия
