Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3, 75818-19

75818-19
Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3 (далее -аппаратура) предназначена для определения координат и измерений длин базисов.
Карточка СИ
Номер в госреестре 75818-19
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ TOPCON Hiper VR, SOKKIA GRX3
Изготовитель "Topcon Positioning Systems, Inc.", США
Год регистрации 2019
Срок свидетельства 20.08.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3 (далее -аппаратура) предназначена для определения координат и измерений длин базисов.

Описание

Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

В верхней части аппаратуры размещены антенны глобальной навигационной спутниковой системы (ГНСС) и Bluetooth. Нижняя часть аппаратуры выполнена из магниевого сплава и содержит индикаторную панель.

Индикаторная панель позволяет наблюдать за состоянием работы приемника.

Слот SIM-карты расположен слева от индикаторной панели.

Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК) по wеb-интерфейсу, мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по кабелю, Bluetooth или WiFi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.

Аппаратура отслеживает следующие сигналы:

-    GPS: L1 C/A, L1C, L1P(Y), L2P(Y), L2C;

-    ГЛОНАСС: L1 C/A, L1P, L2C/A, L2P, L3C;

-    Galileo: E1, E5a, E5b, E5AltBOC;

-    L-Band: 1525-1560 MHz;

-    SBAS: WAAS/EGNOS/MSAS.

В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

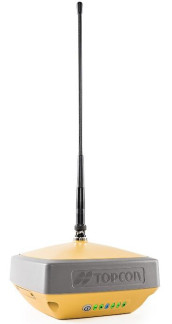

Общий вид аппаратуры представлен на рисунках 1 - 4.

1

Программное обеспечение

Аппаратура имеет встроенное микропрограммное обеспечение «Hiper VR_GRX3 Firmware», а также программное обеспечение (далее - ПО) «MAGNET Office Tools», устанавливаемое на ПК, и ПО контроллера «MAGNET Field». С помощью указанного ПО обеспечивается взаимодействие узлов аппаратуры, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Hiper VR_GRX3 Firmware

Magnet Field

Magnet Office Tools

Номер версии (идентификационный номер ПО), не ниже

5.2

1

1

Цифровой идентификатор ПО

DB82C831

088612B3

25312B47

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины базиса, м

от 0 до 30000

Г раницы допускаемой абсолютной погрешности

измерений длины базиса (при доверительной

вероятности 0,95) в режиме - «Статика» и «Быстрая статика», мм:

±2-(3,0+0,4-10-6-D)

- в плане

- по высоте

±2-(5,0+0,5-10-6-d)

- «Кинематика» и «Кинематика в реальном времени (RTK)»

- в плане

±2-(5,0+0,5-10-6-D)

- по высоте

±2-(10,0+0,8-10-6-D)

- «Дифференциальные кодовые измерения (DGPS)»,

мм:

- в плане

±2-250

- по высоте

±2-500,

где D - измеряемое расстояние в мм

Допускаемая средняя квадратическая погрешность

измерений длины базиса в режиме - «Статика» и «Быстрая статика», мм:

- в плане

3,0+0,4-10-6-D

- по высоте

5,0+0,5-10-6-D

- «Кинематика» и «Кинематика в реальном времени (RTK)»

- в плане

5,0+0,5-10-6-D

- по высоте

10,0+0,8-10-6-D

- «Дифференциальные кодовые измерения (DGPS)»,

мм:

- в плане

250

- по высоте

500,

где D - измеряемое расстояние в мм

Границы допускаемой абсолютной погрешности

определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм:

- в плане

±2400

- по высоте

±3600

Наименование характеристики

Значение

Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм:

-    в плане

-    по высоте

1200

1800

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Тип приёмника

Многочастотный, многосистемный

Количество каналов

226

Тип антенны

Встроенная

Режимы измерений

«Автономный», «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)».

Диапазон рабочих температур, °С

от -40 до +65

Напряжение источника питания постоянного тока, В:

от 9 до 27

Габаритные размеры (ДхШхВ), мм, не более

149x149x95

Масса, кг, не более

1,15

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя)

-

1

Адаптер питания

-

1

Кабель Micro - USB

-

1

Справочная карточка

-

1

Радиоантенна

-

1

Кабель питания

-

1

Сетевой кабель

-

1

Кабель последовательного порта

-

1

Г арантийный талон

-

1

Кабель внешней антенны

-

по заказу

Адаптеры для вехи

по заказу

Трегер с адаптером

по заказу

Контроллер с креплением

по заказу

Веха

по заказу

Призма

по заказу

Штатив

по заказу

Рулетка

по заказу

Адаптер призмы

по заказу

Кабель 1-pps

по заказу

Методика поверки

МП АПМ 108-18

1

Руководство по эксплуатации на русском языке

-

1

Поверка

осуществляется по документу МП АПМ 108-18 «Аппаратура геодезическая спутниковая TOPCON Hiper VR, SOKKIA GRX3. Методика поверки», утверждённому ООО «Автопрогресс-М» 12.02.2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);

-    линейные базисы по ГОСТ Р 8.750-2011;

-    имитатор сигналов СН-3805М (рег. № 54308-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Topcon Positioning Systems», США
