Датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, 75819-19

Назначение

Датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS (далее -средство измерений) предназначены для преобразования силы в измеряемую величину (электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Описание

Принцип действия средства измерений основан на изменении электрического сопротивления соединенных по мостовой схеме тензорезисторов при возникновении деформации упругого элемента средства измерений под действием прилагаемой силы. При подаче внешнего напряжения изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально приложенной силе.

Средство измерений представляет собой датчики весоизмерительные по ГОСТ 8.631-2013 (OIML R 60:2000) (вид прикладываемой нагрузки - сжатие) и включает в себя следующие основные части, закрытые герметичным кожухом:

-    упругий элемент, выполненный из нержавеющей или конструкционной стали, и наклеенные на него тензорезисторы, соединенные по мостовой схеме, элементы температурной компенсации;

-    элементы электрического соединения тензорезисторов и сигнального кабеля.

Средство измерений с цифровым выходным сигналом оснащено аналого-цифровым

преобразователем и является весоизмерительным датчиком с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)).

Модификации средства измерений имеют обозначения вида:

ZS[1]-[2][3][4] [5]t

где:

[1]    — обозначение исполнения внешнего вида кожуха, присоединительных размеров и расположения выходов сигнальных кабелей: C, E, WF, WFB, WFG, WFGC, WG, KB, FC, F, FN, FB, FY, NC, L, FG, FGC, J, P (рисунки 1 и 2);

[2]    — выходной сигнал:

D: цифровой выходной сигнал;

обозначение отсутствует: аналоговый выходной сигнал;

[3]    — обозначение метода герметизации кожуха:

A: с помощью лазерной сварки;

обозначение отсутствует: с помощью клеевой сварки;

[4]    — материал упругого элемента:

SS: нержавеющая сталь;

обозначение отсутствует: конструкционная сталь;

[5]    — значение максимальной нагрузки в тоннах (см. таблицы 1 и 3).

EDS[1]-[2][3][4] [5]t

где:

[1]    — обозначение исполнения внешнего вида кожуха, присоединительных размеров и расположения выходов сигнальных кабелей: K, B, С или обозначение отсутствует (рисунок 2);

[2]    —выходной сигнал:

D: цифровой выходной сигнал;

обозначение отсутствует: аналоговый выходной сигнал;

[3]    — обозначение метода герметизации внешнего кожуха:

A: с помощью лазерной сварки;

обозначение отсутствует: с помощью клеевой сварки;

[4]    — материал упругого элемента:

SS: нержавеющая сталь;

обозначение отсутствует: конструкционная сталь;

[5]    — значение максимальной нагрузки в тоннах (см. таблицы 2 и 4).

SDS-[1][2][3] [4]t CLC-[1][2] [3] [4]t WLS-[1][2] [3] [4]t

где:

[1]    —выходной сигнал:

D: цифровой выходной сигнал;

обозначение отсутствует: аналоговый выходной сигнал;

[2]    — обозначение метода герметизации внешнего кожуха:

A: с помощью лазерной сварки;

обозначение отсутствует: с помощью клеевой сварки;

[3]    — материал упругого элемента:

SS: нержавеющая сталь;

обозначение отсутствует: конструкционная сталь;

[4]    — значение максимальной нагрузки в тоннах (см. таблицы 2, 3 и 4).

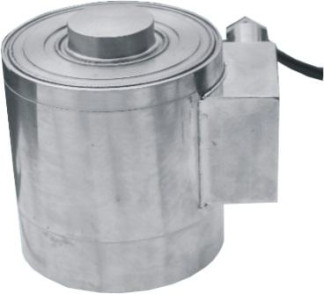

Общий вид средства измерений (примеры исполнений внешнего вида кожуха расположения выходов сигнальных кабелей) показан на рисунках 1 и 2.

ZSJ

Маркировочная табличка содержит следующую информацию:

-    наименование или торговую марку изготовителя;

-    обозначение модификации;

-    заводской (серийный) номер;

-    обозначение класса точности и максимальное число поверочных интервалов;

-    значение невозврата выходного сигнала при возврате к минимальной нагрузке, выраженное через относительный параметр Z, если оно не равно количеству поверочных интервалов;

-    предельные значения температуры;

-    обозначение классификации по влажности;

-    обозначение вида нагрузки, прикладываемой к датчику;

-    знак утверждения типа.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 — Метрологические характеристики модификаций ZS с аналоговым выходным сигналом

Таблица 2 — Метрологические характеристики модификаций CLC, WLS, SDS, EDS с аналоговым выходным сигналом

Таблица 3 - Метрологические характеристики модификаций ZS, CLC, SDS с цифровым выходным сигналом

Таблица 4 - Метрологические характеристики модификаций WLS, EDS с цифровым выходным сигналом

Таблица 5 — Технические характеристики средства измерений

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульный лист эксплуатационной документации.

Комплектность

Таблица 6 — Комплектность средства измерений

Поверка

осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ Датчики весоизмерительные. Общие технические требования. Методы испытаний»

Техническая документация изготовителя
