| Номер в госреестре | 75821-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения. Тип резервуаров - наземный вертикальный сварной.
Резервуары вертикальные стальные цилиндрические РВС-5000 представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемно-раздаточными устройствами и люками.
Заполнение и выдача нефти и нефтепродуктов осуществляются через приемнораздаточные устройства, расположенные в нижней части резервуара.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000, зав.№№ 1 и 2 не предусмотрено.
Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими №№ 1, 2 расположены: Российская Федерация, Республика Татарастан, Тукаевский район, п. Нефтебаза на объекте ООО «Татнефть-АЗС Центр» Челнинский филиал.

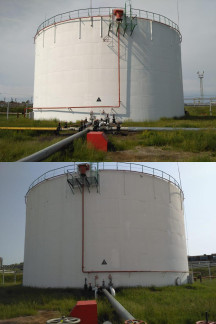

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 приведен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-5000 зав. № 2
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| зав. № 1 | зав. № 2 | |
| Высота стенки резервуара, не более, мм | 12075 | 11800 |
| Внутренний диаметр, не более, мм | 24000 | 22400 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| - относительная влажность окружающей среды при температуре +35 °С, %, не более | 98 | |
| Средний срок службы лет, не менее | 20 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность резервуаров стальных вертикальных цилиндрических РВС-5000
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-5000 | 2 шт. |
| Резервуар вертикальный стальной цилиндрический РВС-5000. Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров вертикальных стальных цилиндрических РВС-5000.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
