| Номер в госреестре | 75822-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ЗАО "Айсберг", г.Ижевск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой сварной металлический сосуд в форме горизонтального цилиндра.
Резервуар стальной горизонтальный цилиндрический РГС-8 является по принципу действия закрытым, по расположению - подземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории УКПН «Шешма», Республика Татарстан, Черемшанский район, с. Кутема.

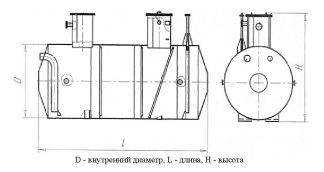

Эскиз резервуара представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм - высота - диаметр | 3660 2000 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Условия эксплуатации: - температура окружающей среды, °С - рабочее давление, Па (мм вод. ст.), не более - рабочий вакуум, Па (мм вод. ст.), не более | от -35 до +40 1765±10 (180±1) 245±20 (25±2) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 № А069-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонные мерники 2-го разряда вместимостью 10; 50; 100; 200 дм по ГОСТ 8.400-13;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
- термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Приказом № 256 от 7 февраля 2018 г. Федеральным агенством по техническому регулированию и метрологии
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
