Датчики давления PSE, 75826-19

Датчики давления РББ (далее по тексту - датчики) предназначены для измерений и преобразований избыточного давления и разности давлений жидкостей и газов, а также разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75826-19
Наименование СИ	Датчики давления
Обозначение типа СИ	PSE
Изготовитель	"SMC Corporation", Япония
Год регистрации	2019
Срок свидетельства	20.08.2024
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия датчиков основан на упругой деформации чувствительного элемента, на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход электронного блока датчика, где преобразуется в нормированный выходной электрический сигнал постоянного тока или напряжения.

Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок.

Датчики имеют 22 модификации, которые отличаются диапазоном измерений давления, пределами погрешностей, значением испытательного давления и диапазоном рабочих температур. Датчики модификации РБЕ550 предназначены для измерений разности давлений, остальные модификации датчиков - для измерений избыточного давления и избыточного давления-разрежения.

Пломбировка корпуса датчика не предусмотрена.

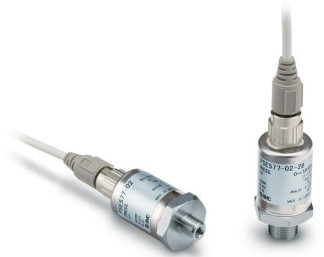

Общий вид датчиков приведен на рисунках 1 - 7.

Рисунок 2 - Общий вид датчиков давления PSE модификации PSE520

■с?

Рисунок 4 - Общий вид датчиков давления PSE модификаций PSE540; PSE541; PSE543

Рисунок 6 - Общий вид датчиков давления PSE модификаций PSE560; PSE561; PSE563; PSE564

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики датчиков модификаций PSE510; PSE511; PSE512; PSE520_

Наименование характеристики	Значение
	PSE510	PSE511	PSE512	PSE520
Вид измеряемого давления	избыточное
Диапазон измерений давления, МПа	от 0 до 1	от -0,1 до 0	от 0 до 0,1	от 0 до 1
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ) (1)	±1,0 ±2,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,3			±0,4
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений(1)	±0,5; ±1
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7
(1) Конкретное значение погрешности указывается в паспорте на датчик.

Таблица 2 - Основные технические характеристики датчиков модификаций PSE510; PSE511; PSE512; PSE520_

Наименование характеристики	Значение
Наименование характеристики	PSE510	PSE511	PSE512	PSE520
Предельное допускаемое давление, МПа	1,5	0,2		2
Выходной сигнал
В		от 1 до 5
Напряжение питания постоянного тока, В		18
Допускаемые пределы питания
постоянного тока, В		от 12 до 24
Потребляемая мощность, В • А, не более	0,24
Г абаритные размеры, мм, не более
диаметр корпуса		-		32
длина		30		62
ширина		10		-
высота		30		-
Масса, кг, не более	0,1			0,3
Условия эксплуатации:
- температура окружающей среды, °С		от 0 до +50		от -10 до +70
- относительная влажность, %, не более		80
- атмосферное давление, кПа		от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

Наименование характеристики	Значение
	PSE530	PSE531	PSE532	PSE533
Вид измеряемого давления	избыточное
Диапазон измерений давления, МПа	от 0 до 1	от -0,1 до 0	от 0 до 0,1	от -0,1 до 0,1
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ)	±2,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,4
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений	±1
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7

Таблица 4 - Основные технические характеристики датчиков модификаций PSE530; PSE531; PSE532; PSE533_

Наименование характеристики	Значение
	PSE530	PSE531 PSE532 PSE533
Предельное допускаемое давление, МПа	1,5	0,5
Выходной сигнал В	от 1 до 5
Напряжение питания постоянного тока, В Допускаемые пределы питания постоянного тока, В	18 от 12 до 24
Потребляемая мощность, В • А, не более	0,36
Г абаритные размеры, мм, не более диаметр корпуса длина ширина высота	12 30
Масса, кг, не более	0,1
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от 0 до +50 80 от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

Наименование характеристики	Значение
Наименование характеристики	PSE540	PSE541	PSE543	PSE550
Вид измеряемого давления	избыточное			разность давлений
Диапазон измерений давления, МПа	от 0 до 1	от -0,1 до 0	от -0,1 до 0,1	от 0 до 0,002
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ)	±2,0			±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,4			±0,6
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от ДИ	±0,8			±0,5
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7

Таблица 6 - Основные технические характеристики датчиков модификаций PSE540; PSE541; PSE543; PSE550_

Наименование характеристики	Значение
Наименование характеристики	PSE540	PSE541	PSE543	PSE550
Предельное допускаемое давление, МПа	1,5	0,5		-
Выходной сигнал
В		от 1 до 5		от 1 до 5
мА		-		от 4 до 20
Напряжение питания постоянного тока, В		18
Допускаемые пределы питания
постоянного тока, В		от 12 до 24
Потребляемая мощность, В • А, не более	0,36
Г абаритные размеры, мм, не более
диаметр корпуса		-		-
длина		18		46
ширина		10		37
высота		21		25
Масса, кг, не более	0,1			0,12
Условия эксплуатации:
- температура окружающей среды, °С		от 0 до +50
- относительная влажность, %, не более		80
- атмосферное давление, кПа		от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

Наименование характеристики	Значение
	PSE560	PSE561	PSE563	PSE564
Вид измеряемого давления	избыточное
Диапазон измерений давления, МПа	от 0 до 1	от -0,1 до 0	от -0,1 до 0,1	от 0 до 0,5
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ)	±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,4
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от ДИ	±0,3
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7

Таблица 8 - Основные технические характеристики датчиков модификаций PSE560; PSE561; PSE563; PSE564_

Наименование характеристики	Значение
	PSE560	PSE561 PSE563	PSE564
Предельное допускаемое давление, МПа	1,5	0,5	0,75
Выходной сигнал В мА	от 1 до 5 от 4 до 20
Напряжение питания постоянного тока, В Допускаемые пределы питания постоянного тока, В	18 от 12 до 24
Потребляемая мощность, В • А, не более	0,24
Г абаритные размеры, мм, не более диаметр корпуса длина ширина высота	24 65
Масса, кг, не более	0,12
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от -10 до +60 80 от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

Наименование характеристики	Значение
	PSE570	PSE573	PSE574
Вид измеряемого давления	избыточное
Диапазон измерений давления, МПа	от 0 до 1	от -0,1 до 0	от 0 до 0,5
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ)	±1,0
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,4	±0,5
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений	±0,3
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7

Таблица 10 - Основные технические характеристики датчиков модификаций PSE570; PSE573;

PSE574

Наименование характеристики	Значение
Наименование характеристики	PSE570	PSE573	PSE574
Предельное допускаемое давление, МПа	3,0	0,6	1,5
Выходной сигнал
В		от 1 до 5
мА		от 4 до 20
Напряжение питания постоянного тока, В		18
Допускаемые пределы питания
постоянного тока, В		от 12 до 24
Потребляемая мощность, В • А, не более	0,24
Г абаритные размеры, мм, не более
диаметр корпуса		24
длина		62
ширина		-
высота		-
Масса, кг, не более	0,12
Условия эксплуатации:
- температура окружающей среды, °С		от -10 до +60
- относительная влажность, %, не более		80
- атмосферное давление, кПа		от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

PSE577

Наименование характеристики	Значение
	PSE575	PSE576	PSE577
Вид измеряемого давления	избыточное
Диапазон измерений давления, МПа	от 0 до 2	от 0 до 5	от 0 до 10
Пределы допускаемой приведенной основной погрешности, у, % от диапазона измерений (ДИ)	±2,5
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ	±0,6
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений	±0,5
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 30 до 80 от 84 до 106,7

Таблица 12 - Основные технические характеристики датчиков модификаций PSE575; PSE576;

PSE577

Наименование характеристики	Значение
Наименование характеристики	PSE575	PSE576	PSE577
Предельное допускаемое давление, МПа	5,0	12,5	30,0
Выходной сигнал
В		от 1 до 5
мА		от 4 до 20
Напряжение питания постоянного тока, В		18
Допускаемые пределы питания
постоянного тока, В		от 12 до 24
Потребляемая мощность, В • А, не более	0,24
Г абаритные размеры, мм, не более
диаметр корпуса		24
длина		62
ширина		-
высота		-
Масса, кг, не более	0,12
Условия эксплуатации:
- температура окружающей среды, °С		от -10 до +60
- относительная влажность, %, не более		80
- атмосферное давление, кПа		от 84 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	8

Знак утверждения типа

наносится на корпус датчика методом наклейки или иным методом, на титульный лист паспорта типографским способом.

Комплектность

Таблица 17 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Датчик	согласно заказу	1 шт.
Паспорт	-	1 экз.
Методика поверки	МП 231-0063-2019	1 экз.
Кабель с разъемом	-	1 (1) 1 штЛ
(1) по дополнительному заказу

Поверка

осуществляется по документу МП 231-0063-2019 «ГСИ. Датчики давления PSE. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 марта 2019 г.

Основные средства поверки:

Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09).

Вольтметры цифровые универсальные В7-89 (регистрационный номер 72774-18). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.
