| Номер в госреестре | 75827-19 |
| Наименование СИ | Вычислители расхода нефти и нефтепродуктов |
| Обозначение типа СИ | ЦифрОйл |
| Изготовитель | ООО "ЦифроСистем", г.Пенза |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители расхода нефти и нефтепродуктов «ЦифрОйл» (далее - вычислители) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычислений по измеренным значениям количественных и качественных характеристик нефти и нефтепродуктов.
Вычислители с первичными преобразователями расхода, давления, температуры, плотности и влагосодержания могут использоваться в составе систем измерения количества и показателей качества нефти/нефтепродуктов (СИКН/СИКНП), функционирующих на предприятиях добычи, транспортировки, переработки и хранения нефти/нефтепродуктов, в том числе в системах коммерческого учёта нефти/нефтепродуктов (бензин; топливо, занимающее по плотности промежуточное место между бензином и керосином; топливо для реактивных двигателей, керосин для реактивных двигателей, авиационное реактивное топливо ДЖЕТ А, керосин; дизельное топливо, печное топливо, мазут; смазочное масло нефтяного происхождения, полученное из дистиллятных масленых фракций с температурой кипения выше 370 °С).
В качестве первичных измерительных преобразователей (расхода, давления, температуры, плотности, влагосодержания и т.д.) могут использоваться датчики с выходным числоимпульсным, частотным, токовым сигналом или цифровым выходным сигналом.
Принцип действия вычислителей заключается в непрерывном измерении и преобразовании входных сигналов, поступающих от измерительных преобразователей, в цифровой код с последующей обработкой полученной информации и выводом её в устройства верхнего уровня в цифровом виде по различным протоколам.
В состав вычислителей входят как законченные блоки других производителей, так и отдельные конструктивные элементы, конструкция и количество которых определяется в соответствии с техническими требованиями заказчика и фиксируется в формуляре. Монтаж и наладка вычислителей осуществляется непосредственно на объекте эксплуатации в соответствии с проектной документацией на вычислители, техническими условиями и эксплуатационными документами его компонентов.
Вычислители поддерживают «горячее» резервирование программно-аппаратной части.
Вычислители имеют разъёмы для подключения аналоговых, частотных и импульсных сигналов, интерфейсы связи RS-232, RS-422/RS-485, Ethernet и GSM/GPRS для обмена информацией с внешними устройствами верхнего уровня. Устройствами верхнего уровня являются технические средства сбора и обработки информации, выполненные на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS: серверы базы данных, автоматизированные рабочие места (АРМ) и т.д. Вычислители поддерживают протоколы Modbus RTU, Modbus TCP/IP, OPC DA/HDA.
Вычислители осуществляют выполнение следующих функций:
- измерение и преобразование аналоговых сигналов силы постоянного тока, напряжения, импульсных и частотных сигналов, а также дискретных и цифровых сигналов;
- вычисление объёмного расхода и объёма нефти и нефтепродуктов;
- вычисление плотности нефти и нефтепродуктов по Р 50.2.076-2010;
- вычисление массового расхода и количества (массы), а также пересчёт плотности нефти и нефтепродуктов в соответствии с ГОСТ Р 8.595-2004 к нормальным и рабочим условиям;
- хранение архивов измеренных и расчетных параметров, ведение журнала событий и нештатных ситуаций;
- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
- управление автоматическими пробоотборными устройствами и реализация других алгоритмов.
- регистрация, обработка, контроль, сохранение и индикация измеренных и расчётных значений параметров массы нефти в реальном масштабе времени;
- синхронизация времени в автоматическом режиме (1 раз в час) элементов вычислителей с помощью системы обеспечения единого времени (СОЕВ) с погрешностью не более ±5 с;
- защита данных и результатов вычислений от несанкционированного изменения;
- передача результатов измерений и вычислений в системы более высокого уровня. Поддерживаются протоколы Modbus RTU, Modbus TCP/IP, OPC DA и OPC HDA.

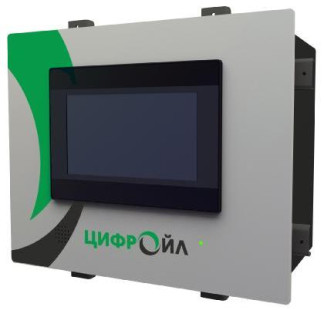

Внешний вид вычислителей с указанием мест пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлен на рисунках 1-6.
Рисунок 4 - Внешний вид вычислителей. Исполнение ЦВЛТ.407000.001-04 (для крепления на стену или размещения на полу)
Пломбирование вычислителей (исполнение ЦВЛТ.407000.001-01, исполнение ЦВЛТ.407000.001-02, исполнение ЦВЛТ.407000.001-03) от несанкционированного доступа осуществляются с помощью пломбы.
Место пломбирования
Рисунок 5 - Пломбирование вычислителей. Исполнение ЦВЛТ.407000.001-01, 02, 03
Пломбирование вычислителей (исполнение ЦВЛТ.407000.001-04) от несанкционированного доступа осуществляются с помощью наклеек с контрольными клеймами эксплуатирующей или обслуживающей организации.
Место нанесения знака утверждения типа
Место нанесения "' - -I- «
«i — + If “i'
наклейки ~
Рисунок 6 - Пломбирование вычислителей. Исполнение ЦВЛТ.407000.001-04
Программное обеспечение (далее - ПО) вычислителей состоит из встроенного ПО и, при необходимости, внешнего ПО верхнего уровня.
Встроенное ПО «ЦифрОйл» на базе ОС Linux обеспечивает выполнение заданных функций в реальном времени.
Внешнее ПО может включать SCADA «КРУГ-2000» (программный продукт для выполнения функций мониторинга данных на компьютерах, под управлением операционной системы Windows) или OPC-сервер для передачи данных по стандарту OPC DA/HDA и SCADA-систему другого производителя.
Встроенное и внешнее ПО не разделено на метрологически значимую и незначимую
части.
Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | «ЦифрОйл» |
| Номер версии (идентификационный номер ПО) | 1.1 |
| Цифровой идентификатор ПО | 0хАЕ04 |
| Алгоритм подсчёта контрольной суммы | MODBUS CRC16 |
Таблица 3 - Идентификационные данные метрологически значимого внешнего ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | SCADA «КРУГ-2000» |
| OPC-сервер | |
| Номер версии (идентификационный номер ПО) | 4.2 |
| 1.9 | |
| Цифровой идентификатор ПО | 0xdd1f2d91faa432f909e0474d0b0d8fb4 |
| 0x8b2764e8674933033732eabd740faa39 | |
| Алгоритм подсчёта контрольной суммы | MD5 |
| MD5 |
Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики вычислителей приведены в таблицах 4
и 5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1Диапазон измерений: - силы постоянного тока, мА - напряжения постоянного тока, В - количества импульсов, имп. - частоты, Гц | от 4 до 20, от 0 до 20 от 0 до 5, от 0 до 10 от 0 до 16 777 215 от 0,1 до 20 000 |
| 2Пределы допускаемой приведенной погрешности измерений силы постоянного тока: - основной, % - дополнительной, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, в долях от основной | ±0,05 0,75 |
| 2Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока: - основной, % - дополнительной, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, в долях от основной | ±0,05 0,75 |
| Пределы допускаемой относительной погрешности измерений частоты входного частотного сигнала, % | ±0,001 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. на каждые 10 000 имп. | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности вычислений коэффициента преобразования расходомера, % | ±0,01 |
| Границы допускаемой основной относительной погрешности измерений плотности нефти и нефтепродуктов при доверительной вероятности 0,95, % | ±0,03 |
| Г раницы допускаемой дополнительной относительной погрешности измерений плотности нефти и нефтепродуктов, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, при доверительной вероятности 0,95, % | ±0,01 |
| Г раницы допускаемой относительной погрешности измерений объемного расхода (объема) нефти и нефтепродуктов в рабочих условиях эксплуатации при доверительной вероятности 0,95, % | ±0,02 |
| Границы допускаемой основной относительной погрешности измерений массового расхода (массы брутто) нефти и нефтепродуктов при доверительной вероятности 0,95, % | ±0,035 |
| Г раницы допускаемой дополнительной относительной погрешности измерений массового расхода (массы брутто) нефти и нефтепродуктов, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, при доверительной вероятности 0,95, % | ±0,01 |
| Примечания. 1 Выбирается потребителем. 2 Нормирующим значением является диапазон измерений. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов: - силы постоянного тока и напряжения постоянного тока, шт. - количества импульсов и частоты, шт. | от 16 до 32 от 8 до 24 |
| Нормальные условия: - температура окружающей среды, °С: - относительная влажность, %; - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа Вычислитель должен эксплуатироваться во взрывобезопасной среде. | от 0 до 50 до 85 от 84 до 106 |
| Напряжение питающей сети, В: - исполнение ЦВЛТ.407000.001-01, 02, 03 (источник постоянного тока) - исполнение ЦВЛТ.407000.001-04 (источник переменного тока) | от 20 до 28 от 198 до 242 |
| Частота питающей сети, Гц (исполнение ЦВЛТ.407000.001-04) | от 49 до 51 |
| Потребляемая мощность, В-А, не более | 60 |
| Наименование характеристики | Значение | |
| Г абаритные размеры (высо-тахширинахглубина ), мм, в зависимости от выбранного исполнения, не более | исполнение ЦВЛТ.407000.001-01 | 270x340x200 |
| исполнение ЦВЛТ.407000.001-02 | 270x482,6x200 | |
| исполнение ЦВЛТ.407000.001-03 | 240x315x200 | |
| исполнение ЦВЛТ.407000.001-04 | от 600x400x250 до 1200x800x400 | |
| Масса, кг, в зависимости от выбранного исполнения, не более | исполнение ЦВЛТ.407000.001-01 | 8 |
| исполнение ЦВЛТ.407000.001-02 | 10 | |
| исполнение ЦВЛТ.407000.001-03 | 8 | |
| исполнение ЦВЛТ.407000.001-04 | от 36 до 70 | |
наносится печатным способом на маркировочную наклейку шкафа вычислителей, а также типографским способом в верхний левый угол титульного листа формуляра и руководства по эксплуатации.
В комплект поставки вычислителей входят компоненты, наименование и обозначения которых представлены в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Технические средства | ||
| Вычислитель расхода нефти и нефтепродуктов «ЦифрОйл» в соответствующем исполнении | ЦВЛТ.407000.001-ХХ | 1 шт. |
| Источник питания | - | 1 шт. |
| Документация | ||
| Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Формуляр | ЦВЛТ.407000.001-ХХ ФО | 1 экз. |
| Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Методика поверки (на CD-диске) | ЦВЛТ.407000.001 МП | 1 экз. |
| Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Руководство по эксплуатации (на CD-диске) | ЦВЛТ.407000.001 РЭ | 1 экз. |
| Эксплуатационная документация на программное обеспечение на CD-диске | - | 1 комплект |
| Программное обеспечение | ||
| ЦифрОйл | - | 1 шт. |
| OPC-сервер | - | опционально |
| SCADA «КРУГ-2000» | - | опционально |
осуществляется по документу ЦВЛТ.407000.001 МП «Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 29 марта 2019 г.
Основные средства поверки:
- калибратор Fluke 5520A (регистрационный номер 51160-12 в Федеральном информационном фонде по обеспечению единства измерений);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде по обеспечению единства измерений);
- частотомер универсальный GFS-8270H (регистрационный номер 19818-00 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А
Приказ Росстандарта от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы средств измерений времени и частоты
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Р 50.2.076-2010 ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения
ЦВЛТ.407000.001 ТУ Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
