| Номер в госреестре | 75830-19 |
| Наименование СИ | Генераторы сигналов низкочастотные |
| Обозначение типа СИ | Г3-139/1 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»), г. Нижний Новгород |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор сигналов низкочастотный Г3-139/1 (далее по тексту - генератор) предназначен для формирования немодулированных синусоидальных колебаний с ультрамалым уровнем коэффициента гармоник, высокой стабильностью и точностью установки напряжения и частоты.
Принцип действия генератора основан на способе прямого цифрового синтеза сигнала требуемой частоты от опорного кварцевого генератора.
Синтезированный синусоидальный сигнал фильтруется от гармоник синхронно-перестраиваемым по частоте фильтром нижних частот и далее через усилитель напряжения и систему аттенюаторов выводится на выход прибора. Для стабилизации амплитуды сигнала синтезатор частоты и фильтр нижних частот охвачены кольцом системы автоматического регулирования. Плавная регулировка амплитуды сигнала осуществляется цифро-аналоговым преобразователем, входящим в кольцо системы автоматического регулирования.
Конструктивно генератор выполнен в металлическом корпусе настольного типа.
На лицевой панели генератора размещены органы управления, подключения и цветной дисплей.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Информация об установленных параметрах и режимах в приборе выводится на дисплей. Для дистанционного управления прибором имеется встроенный интерфейс RS-232.

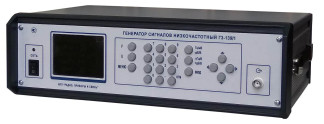

Общий вид генератора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Встраиваемое программное обеспечение для контроллера выполнено на платформе NET Micro Framework 4.2.
В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:
- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LowFreqOutput G3-139/1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот выходного сигнала, Гц | от 10 до 106 |
| Дискретность установки частоты, Гц - в диапазоне частот от 10 Гц до 10 кГц включ. - в диапазоне частот св. 10 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 1000 кГц | 0,1 1 10 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(5-10-6f + 0,01 Гц)* |
| Диапазон установки выходного напряжения (иу), В - на нагрузке 600 Ом - на нагрузке 50 Ом | от 10 до 10 • 10-6 от 5 до 10-10-6 |
| Наименование характеристик | Значение |
| Дискретность установки выходного напряжения: - в диапазоне св. 1 до 10 В, мВ - в диапазоне св. 100 до 1000 мВ включ., мВ - в диапазоне св. 10 до 100 мВ включ., мВ - в диапазоне св. 1 до 10 мВ включ., мВ - в диапазоне от 10 до 1000 мкВ включ., мкВ | 0,1 0,01 0,001 0,0001 0,01 |
| Опорный уровень выходного напряжения на частоте 1 кГц, В: - на сопротивлении нагрузки (600±6) Ом - на сопротивлении нагрузки (50±0,5) Ом | 10 5 |
| Пределы допускаемой основной относительной погрешности установки опорного уровня выходного напряжения, дБ | ±0,006 |
| Неравномерность опорного уровня выходного напряжения, дБ - в диапазоне частот от 10 Гц до 100 Гц включ. - в диапазоне частот св. 100 Гц до 200 кГц включ. - в диапазоне частот св. 200 кГц до 500 кГц включ. - в диапазоне частот св. 500 кГц до 1000 кГц | ±0,02 ±0,006 ±0,01 ±0,02 |
| Пределы допускаемой погрешности установки выходного напряжения относительно опорного уровня выходного напряжения, дБ | значения приведены в таблице 3 |
| Нестабильность выходного напряжения за любые 3 ч работы после самопрогрева в течение 1 ч, дБ | ±0,006 |
| Коэффициент гармоник выходного напряжения, % - в диапазоне частот от 10 Гц до 100 Гц включ. - в диапазоне частот св. 100 Гц до 20 кГц включ. - в диапазоне частот св. 20 кГц до 60 кГц включ. - в диапазоне частот св. 60 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 200 кГц включ. - в диапазоне частот св. 200 кГц до 500 кГц включ. - в диапазоне частот св. 500 кГц до 1000 кГц | 0,005 0,003 0,005 0,007 0,01 0,05 0, 1 |
| Выходное сопротивление генератора, Ом, менее - в диапазоне напряжений от 10 В до 10 мВ включ. - в диапазоне напряжений менее 10 мВ до 10 мкВ | 0,1 1,5 |
| Пределы допускаемой дополнительной погрешности установки опорного уровня выходного напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 1,0 |
| Нормальные условия измерений: о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 |
| *где f - установленное значение частоты, Гц | |
| Выходное напряжение, В | Пределы допускаемой погрешности установки выходного напряжения, дБ, в диапазоне частот | ||
| от 0,01 до 100 кГц включ. | св. 100 до 500 кГц включ. | св. 500 до 1000 кГц | |
| от 10 до 10-1 включ. | ±0,01 | ±0,02 | ±0,03 |
| менее 10-1 до 3,1640-5 включ. | ±0,0006D* | ±0,001D* | ±0,002D* |
| менее 3,1640-5 до 1 • 10-5 включ. | ±0,1 | ±0,2 | ±0,3 |
| ' 1 *где D=20lg и , иу - установленное значение напряжения, В | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжением переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В-А, не более | 30 |
| Г абаритные размеры, мм, не более | |
| - высота | 115 |
| - ширина | 375 |
| - длина | 270 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от 5 до 40 |
| - относительная влажность, % | до 90 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов низкочастотный Г3-139/1 | РПИС.411166.015-1 | 1 шт. |
| Комплект принадлежностей | РПИС.411918.010 | 1 шт. |
| Руководство по эксплуатации | РПИС. 411166.015-1 РЭ | 1 экз. |
| Формуляр | РПИС. 411166.015-1 ФО | 1 экз. |
осуществляется по документу РПИС. 411166.015-1 РЭ «Генератор сигналов низкочастотный Г3-139/1. Руководство по эксплуатации» раздел 7 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 19 апреля 2019 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76);
- установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01 (регистрационный номер в Федеральном информационном фонде 54367-13);
- измеритель нелинейных искажений С6-22 (регистрационный номер в Федеральном информационном фонде 69447-17);
- анализатор спектра FSP-3 (регистрационный номер в Федеральном информационном фонде 26744-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
РПИС.411166.015-1 ТУ Генератор сигналов низкочастотный Г3-139/1. Технические условия
