| Номер в госреестре | 75833-19 |
| Наименование СИ | Акселерометры емкостные |
| Обозначение типа СИ | 83ХХ |
| Изготовитель | "Kistler Holding AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры емкостные серии 83ХХ (далее - акселерометры) предназначены для измерений параметров вибрации (виброускорения).
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на изменении емкости чувствительного элемента при перемещении инерционной массы, являющейся его частью, под действием ускорения и преобразования изменения емкости чувствительного элемента в выходной сигнал.
Конструктивно акселерометры состоят из инерционной массы, чувствительного элемента (емкости) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры модификации 8316А являются однокомпонентными, в корпусе которых заключен один чувствительный элемент. В корпусе трехкомпонентных акселерометров модификации 8396А заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу. Акселерометры имеют встроенный усилитель заряда.
Акселерометры объединяет одинаковый принцип действия и назначение. Различия акселерометров заключаются в диапазоне измерений, частотном диапазоне, коэффициенте преобразования и конструктивном исполнении корпуса. Акселерометры имеют исполнения 83ХХAYYYZW, где ХХ - модификация акселерометра, YYY - диапазон измерений виброускорения, Z - тип выхода акселерометра (А - (0±4) В; В - (2,5±2) В; С - (0±4) В дифференциальный; D - (0±8) В дифференциальный), W - корпус акселерометра (АС -алюминиевый с кабелем; ТА - титановый с 4-контактным разъемом; ТВ - титановый с кабелем).
Акселерометры емкостные серии 83ХХ выпускаются под товарным знаком «KISTLER».

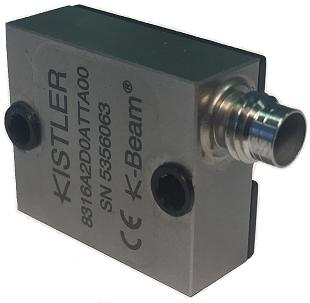

Общий вид акселерометров емкостных серии 83ХХ приведен на рисунке 1.
8396А
отсутствует.
Таблица 1 - Метрологические характеристики акселерометров
| Наименование характеристики | Значение | |||||||
| 83ХХ А2D0 | 83ХХ А010 | 83ХХ А030 | 83ХХ А050 | 83ХХ А100 | 83ХХ А200 | |||
| Диапазон измерений виброускорения (пик), м/с2 | от 0,005 до 19 | от 0,025 до 98 | от 0,075 до 294 | от 0,125 до 490 | от 0,25 до 980 | от 0,5 до 1960 | ||
| Номинальный коэффициент преобразования по типу выхода, мВ/(м/с ) - тип выхода А - тип выхода В - тип выхода С - тип выхода D | 204 102 204 408 | 41 20 41 82 | 14 7 14 28 | 8 4 8 16 | 4 2 4 8 | 2 1 2 4 | ||
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±5,0 | |||||||
| Относительный коэффициент поперечного преобразования, %, не более | 3,0 | |||||||
| Нелинейность амплитудной характеристики от полной шкалы, %, не более | ±0,3 | |||||||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 0 до 250 | от 0 до 1000 | от 0 до 1500 | |||||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 0 до 1000 | от 0 до 2400 | от 0 до 3000 | от 0 до 3500 | от 0 до 4500 | |||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0 до 1300 | от 0 до 3200 | от 0 до 5000 | от 0 до 5500 | от 0 до 6000 | от 0 до 7000 | ||
| Резонансная частота, кГц, не менее | 1,2 | 3,2 | 4,2 | 5,8 | 8,5 | 11 | ||
| Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % | ±0,01 | |||||||
| Наименование характеристики | Значение |
| 83ХХ 83ХХ 83ХХ 83ХХ 83ХХ 83ХХ А200 А010 А030 А050 А100 А200 | |
| Г абаритные размеры, (длина; ширина; высота), мм, не более - модификация 8316А - модификация 8396А | 25,4; 21,6; 10,8 21,6; 21,6; 22,1 |
| Масса, г, не более - модификация 8316А - модификация 8396А | 15 (ТА, ТВ корпус); 12 (АС корпус) 31 (А, В тип выхода); 33 (C, D тип выхода) |
| Условия эксплуатации: температура окружающей среды, °С - модификация 8316А - модификация 8396А | от -55 до +125 (ТА, ТВ корпус) от -55 до +85 (АС корпус) от -55 до +125 |
| Средняя наработка на отказ, ч | 26000 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом.
Таблица 17 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр | Исполнение по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки»
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Техническая документация фирмы «Kistler Holding AG», Швейцария
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
