Государственный реестр средств измерений

Анализаторы качества электрической энергии MYBOX, 75837-19

75837-19
Анализаторы качества электрической энергии MYBOX (далее - анализаторы) предназначены для измерений показателей качества электрической энергии (далее по тексту -ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ 32144-2013 и ГОСТ 33073-2014, а также параметров напряжения и силы переменного тока, углов фазового сдвига, электрической мощности и энергии в трёхфазных и однофазных электрических сетях переменного частой 50 Гц.
Карточка СИ
Номер в госреестре 75837-19
Наименование СИ Анализаторы качества электрической энергии
Обозначение типа СИ MYBOX
Изготовитель ООО "Энерготест", г.Москва
Год регистрации 2019
Срок свидетельства 20.08.2024
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы качества электрической энергии MYBOX (далее - анализаторы) предназначены для измерений показателей качества электрической энергии (далее по тексту -ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ 32144-2013 и ГОСТ 33073-2014, а также параметров напряжения и силы переменного тока, углов фазового сдвига, электрической мощности и энергии в трёхфазных и однофазных электрических сетях переменного частой 50 Гц.

Описание

Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов тока и напряжения в измерительных блоках, обработке и передаче данных через интерфейсы в вычислительный блок с целью их хранения и визуализации.

Анализаторы применяются для организации учета количества электрической энергии на предприятиях промышленности и в энергосистемах, исследования электрических предприятий (энергоаудит), учета электрической мощности в энергосистемах, выработки и использования электрической энергии.

Анализаторы изготавливаются в двух модификациях MB 150 и MB 1500. Анализаторы имеют энергонезависимую память для сохранения результатов измерений и интерфейсы передачи данных WiFi, USB, 3G (для модификации МВ1500).

Модификации MB 150 и MB 1500 отличаются количеством входов для измерений (4 входа для измерений параметров силы переменного тока и 4 входа для измерений параметров напряжения переменного тока для модификации MB 150; 5 входов для измерений параметров силы переменного тока и 5 входов для измерений параметров напряжения переменного тока для модификации MB 1500), количеством светодиодных индикаторов, отвечающих за отображение режимов работы анализаторов, наличием 3G связи (для модификации MB1500), а также наличием цифровых входов и транзисторных выходов.

Измерение параметров силы переменного тока осуществляется при помощи разъемных токоизмерительных клещей:

-    CFG-x, CPG-x, CPRG-x (где X - это номинальное значение силы переменного тока от 5 до 2000 А);

-    FLEX-R45, FLEX-R80, FLEX-R120, FLEX RMG70, FLEX RMG120 (клещи имеют три диапазона измерений силы переменного тока с номинальными значениями 100, 1000, 10000 А).

Анализаторы представляют собой приборы в пластиковом корпусе, на передней панели которого расположен жидкокристаллический дисплей (ЖК-дисплей), светодиодные индикаторы, клавиша включения/выключения анализаторов и клавиша включения/выключения записи измерений. На верхней части прибора расположены антенны Wi-Fi, 3G (для модели MB1500), разъем micro-USB и разъем для подключения внешнего электрического питания, на нижней части анализатора расположены разъемы для подключения измерительных цепей.

Для предотвращения несанкционированного доступа к внутренним частям производится пломбирование анализаторов специальной этикеткой, разрушающейся при вскрытии анализатора.

Общий вид анализаторов, схема пломбирования и место нанесения знака поверки представлены на рисунке 1.

I “    1

■ - «ВОК 1&0    D •• ■

■ “    1 1

< = >

V

LJ

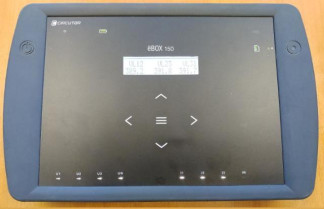

а) передняя панель анализатора

б) задняя панель анализатора

Рисунок 1 - Общий вид анализаторов с обозначением места пломбирования от несанкционированного доступа

Программное обеспечение

Анализаторы имеют встроенное и внешнее программное обеспечение (далее по тексту -

ПО).

Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) анализаторов.

Внешнее ПО MYeBOX предназначено для управления функциями анализаторов и для отображения измеренной информации. Внешнее ПО MYeBOX не является метрологически значимым.

Идентификационные данные встроенного ПО анализаторов представлены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 001.000.027

Цифровой идентификатор ПО

-

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики анализаторов приведены в таблицах 2-15.

Таблица 2 - Основные метрологические характеристики анализаторов

Наименование характеристики

Значение

Номинальное значение фазного (линейного) напряжения переменного тока б'ном, В

220/(220- л/3 )

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, В

от 0,Г ином до 2,6 ином

Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, В:

-    для диапазона от от 0,1- ином до 1,5- ином включ.

-    для диапазона от св. 1,5- ином до 2,6- ином

±0,001-Цном

Номинальные значения силы переменного тока /ном, А 1)

5; 10; 100; 200; 500; 1000; 2000; 10000

Диапазон измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, А:

-    при использовании разъемных токоизмерительных клещей CFG-5, CFG-10

-    при использовании разъемных токоизмерительных клещей CPG-5, CPG-100, CPG-200/2000, CPRG-500, CPRG-1000

-    при использовании разъемных токоизмерительных клещей FLEX-R45, FLEX-R80, FLEX-R120, FLEX-RMG70, FLEX-RMG120

от 0,03/ном до 2,0/ном от 0,03/ном до 1,2/ном от 0,1/ном до 2,0/ном

Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока при частоте при частоте 50 Гц, %:

-    при использовании разъемных токоизмерительных клещей CFG-x, CPG-x, CPRG-x

-    при использовании разъемных токоизмерительных клещей FLEX-R45, FLEX-R80, FLEX-R120, FLEX-RMG70, FLEX-RMG120

±0,2

±1,0

Диапазон измерений частоты переменного тока, Гц

от 42,5 до 69

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Диапазон измерений кратковременной дозы фликера Pst, отн. ед.

от 0,2 до 10

Пределы допускаемой абсолютной погрешности измерений кратковременной дозы фликера, отн. ед.

±0,05Pst

Диапазон измерений длительной дозы фликера PLt, отн. ед.

от 0,2 до 10

Пределы допускаемой абсолютной погрешности измерений длительной дозы фликера, отн. ед.

±0,05- PLt

Диапазон измерений коэффициента мощности cos9, отн. ед.

от -1 до +1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности, отн. ед. 2)

±0,02

Диапазон измерений n-й гармонической составляющей напряжения переменного тока (для n от 2 до 50) U(n), В

от 0 до 0,2- Ццом

Пределы допускаемой абсолютной погрешности измерений n-й гармонической составляющей напряжения переменного тока (для n от 2 до 50), В:

-    для и(п)<0,01'ином

-    для 0,01- Цном< U(n)<0,2 • ином

±0,001Цном

±0,05-Цном

Диапазон измерений n-й гармонической составляющей силы переменного тока (для n от 2 до 50) /(n), А2)

от 0 до 1ном

Пределы допускаемой абсолютной погрешности измерений n-й гармонической составляющей силы переменного тока (для n от 2 до 50), А:

-    для 1(п)<0,11ном

-    для 0,011ном<1(п)<0,21ном

±0,0077ном

±0,05-/ном

Класс точности при измерении активной электрической мощности2-*

0,53)

Класс точности при измерении реактивной электрической мощности2)

14)

Класс точности при измерении полной электрической мощности2)

0,55)

Примечания

1)    Номинальное значение силы переменного тока определяется типом применяемых разъемных токоизмерительных клещей (CFG-5, CFG-10, CPG-5, CPG-100, CPG-200/2000, CPRG-500, CPRG-1000, FLEX-R45, FLEX-R80, FLEX-R120, FLEX-RMG70, FLEX-RMG120) и конкретное значение указано в паспорте на анализатор.

2)    Только для номинальных значений силы переменного тока 5 и 10 А.

3)    Пределы допускаемой основной относительной погрешности при измерении активной электрической мощности приведены в таблице 3. Средний температурный коэффициент при измерении активной электрической мощности приведен в таблице 4. Пределы допускаемой дополнительной погрешности измерений представлены в таблице 5.

4)    Пределы допускаемой основной относительной погрешности при измерении реактивной электрической мощности приведены в таблице 6. Средний температурный коэффициент при измерении реактивной электрической мощности приведен в таблице 7. Пределы допускаемой дополнительной погрешности измерений представлены в таблице 8.

5)    Пределы допускаемой основной относительной погрешности при измерении полной электрической мощности приведены в таблицах 9. Средний температурный коэффициент при измерении полной электрической мощности приведен в таблице 10. Пределы допускаемой дополнительной погрешности измерений представлены в таблице 11.

Значение силы переменного тока

Коэффициент мощности cos j

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, %

0,01/ном < I < 0,05 /ном

1

±1,0

0,05/ном < 1 < -^макс

±0,5

0,02 /ном < I < 0,10 /ном

0,5 (при индуктивной нагрузке)

0,8 (при емкостной нагрузке)

±1,0

0,10/ном < 1 < /макс

±0,6

Примечание - при номинальном значении напряжения переменного тока

Таблица 4 - Средний температурный коэффициент анализаторов при измерении активной

фазной (трехфазной)

электрической мощности для класса точности 0,5

Влияющая

величина

Значение силы переменного тока

Коэффициент мощности cos j

Средний температурный коэффициент %/К, не более

Температура

окружающей

среды

0,05 /ном < 1 < /макс

1

±0,03

0,10 /ном < 1 < /макс

0,5 (при индуктивной нагрузке)

±0,05

Примечание - при номинальном значении напряжения переменного тока

Таблица 5 - Пределы допускаемой дополнительной относительной погрешности, вызванные изменением влияющих величин при измерении активной фазной (трехфазной) электрической мощности для класса точности 0,5_

Влияющая величина

Значение силы переменного тока

Коэффициент мощности cos j

Пределы допускаемой дополнительной относительной погрешности, %

Изменение напряжения электропитания ±10 %1)

0,05 /ном < 1 < /макс

1

±0,2

0,10 /ном < 1 < /макс

0,5 (при индуктивной нагрузке)

±0,4

Изменение частоты

электропитания

±2 %

0,05 /ном < 1 < /макс

1

±0,2

0,10 /ном < / < /макс

0,5 (при индуктивной нагрузке)

Обратный порядок следования фаз

0,10/ном

1

±0,1

Несимметрия напряжения

/ном

±1,0

Г армоники в цепях тока и напряжения

0,5/макс

±0,5

Субгармоники в цепи переменного тока

0,5/ном

1

±3

Примечания

1) Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям пределов, приведенные в таблице. При напряжении ниже 0,8ином погрешность находится в диапазоне от плюс 10 % до минус 100 %.

реактивной фазной (трехфазной) электрической мощности для класса точности 1

Значение силы переменного тока

Коэффициент sin j (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности, %

0,02 /ном < / < 0,05 /ном

1

±1,25

0,05 /ном < 1 < /макс

±1,0

0,05 /ном < / < 0,10 /ном

0,5

±1,25

0,10/ном < / < -^макс

±1,0

0,10/ном < / < /макс

0,25

±1,25

Примечание - при номинальном значении напряжения переменного тока

Таблица 7 - Средний температурный коэффициент анализаторов при измерении реактивной

фазной (трехфазной) электрической мощности для класса точности 1

Влияющая

величина

Значение силы переменного тока

Коэффициент sin j (при индуктивной или емкостной нагрузке)

Средний температурный коэффициент при измерении реактивной электрической мощности %/К, не более

Температура

окружающей

среды

0,05/ном < / < /макс

1

±0,05

0,10/ном < / < -^макс

0,5

±0,075

Примечание - при номинальном значении напряжения переменного тока

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности, вызванные изменением влияющих величин при измерении реактивной фазной (трехфазной) электрической

мощности для класса точности 1

Влияющая величина

Значение силы переменного тока

Коэффициент sin j (при индуктивной или емкостной нагрузке)

Пределы допускаемой дополнительной относительной погрешности при измерении реактивной электрической мощности, %

Изменение напряжения электропитания ±10

%1)

0,02/ном < / < -^макс

1

±0,5

0,05/ном < / < -^макс

0,5

±0,75

Изменение частоты электропитания ±2 %

0,02 /ном < / < -^макс

1

±1,25

0,05 /ном < / < -^макс

0,5

Примечание- * - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям пределов, приведенные в таблице. При напряжении ниже 0,8ином погрешность находится в диапазоне от плюс 10 % до минус 100 %.

Значение силы переменного тока

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, %

0,02/ном < / < 0,05/ном

±1,0

0,05/ном < / < -^макс

±0,5

Примечание - при номинальном значении напряжения переменного тока

Таблица 10 - Средний температурный коэффициент анализаторов при измерении полной

фазной (трехфазной)

электрической мощности для класса точности 0,5

Влияющая

величина

Значение силы тока

Коэффициент мощности cos j

Средний температурный коэффициент %/К, не более

Температура

окружающей

среды

0,05/ном < / < /макс

1

±0,03

0,10/ном < / < /макс

0,5 (при индуктивной нагрузке)

Примечание - при номинальном значении напряжения переменного тока

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности вызванные изменением влияющих величин при измерении полной фазной (трехфазной) электрической мощности для класса точности 0,5_

Влияющая величина

Значение силы тока

Коэффициент мощности cos j

Пределы допускаемой дополнительной относительной погрешности, %

Изменение напряжения электропитания ±10 %*

0,02'/ном < / < /макс

1

±0,2

0,05/ном < / < /макс

0,5 (при индуктивной нагрузке)

±0,4

Примечание - в % от номинального напряжения переменного тока

Таблица 12 - Технические характеристики анализаторов

Наименование характеристики

Значение

Напряжение электрического питания переменного тока в диапазоне частот от 47 до 63 Гц, В

от 100 до 250

Потребляемая мощность, В А, не более:

-    для исполнения MB 150

-    для исполнения MB 1500

28

31

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +15 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от -10 до +50 от 5 до 95

Г абаритные размеры (высотахширинахглубина), мм, не более

166x256x40

Масса, кг, не более

0,975

Средний срок службы, лет

10

Средняя наработка на отказ, ч

45000

Знак утверждения типа

наносится на заднюю панель анализаторов способом наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность анализаторов представлена в таблице 15.

Таблица 15 - Комплектность анализаторов

Наименование

Обозначение

Количество

Примечание

Анализатор качества электрической энергии MYBOX

-

1 шт.

-

Разъемные токоизмерительные клещи

-

от 1 до 5 шт.

В зависимости от заказа

Планшет на базе Android версии не ниже 4.1, iOS не ниже 9.0

-

1 шт.

В зависимости от заказа

Сумка для переноски комплекта

-

1 шт.

-

Руководство по эксплуатации

-

1 шт.

-

Паспорт

-

1 шт.

-

Аккумуляторная батарея

-

1 шт.

-

Сетевой адаптер

-

1 шт.

-

Антенна Wi-Fi

-

1 шт.

-

Антенна 3G

-

1 шт.

для исполнения МВ 1500

Кабель для измерения напряжения переменного тока

-

4 шт.

для исполнения МВ 150

5 шт.

для исполнения МВ 1500

Руководство по эксплуатации

РЭ 26.51.45-00197190875-2019

1 экз.

-

Паспорт

26.51.45-00197190875-2019 ПС

1 экз.

-

Методика поверки

ИЦРМ-МП-079-19

1 экз.

-

Поверка

осуществляется по документу ИЦРМ-МП-079-19 «Анализаторы качества электрической энергии MYBOX. Методика поверки», утвержденному ООО «ИЦРМ» 07.06.2019 г.

Основные средства поверки:

-    калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3. Т1 (регистрационный номер в Федеральном информационном фонде 31319-12);

-    трансформаторы тока измерительные переносные ТТИП (регистрационный номер в Федеральном информационном фонде 39854-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на корпус анализатора.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки

ГОСТ Р 8.689-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний

ТУ 26.51.45-001-97190875-2019 Анализаторы качества электрической энергии MYBOX. Технические условия

75837-19
Номер в ГРСИ РФ:
75837-19
Производитель / заявитель:
ООО "Энерготест", г.Москва
Год регистрации:
2019
Cрок действия реестра:
20.08.2024
Похожие СИ
85760-22
85760-22
2022
Shijiazhuang Suin Instruments CO., LTD., Китай
Срок действия реестра: 07.06.2027
83262-21
83262-21
2021
Компания "KYORITSU ELECTRICAL INSTRUMENTS WORKS, LTD.", Япония. Заводы-изготовители: "Kew (Thailand) Ltd.", Таиланд; "KYORITSU SHANGHAI TRADING COMPANY LIMITED", Китай
Срок действия реестра: 27.09.2026
77310-20
77310-20
2020
"Fluke Corporation Electronics", США; завод-изготовитель: "SC Benchmark Elec. Romania SRL", Румыния
Срок действия реестра: 30.01.2025
75686-19
75686-19
2019
"METREL d.o.o.", Словения
Срок действия реестра: 26.07.2029
74037-19
74037-19
2019
Общество с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО "НПП "Энерготехника"), г. Пенза (срок свидетельства: 15.02.2029 г.). ООО "ЭРА", г. Пенза;ООО "НТП "Энергок
Срок действия реестра: 15.02.2024
74029-19
74029-19
2019
"HIOKI E.E. Corporation", Япония
Срок действия реестра: 15.02.2024
73810-19
73810-19
2019
"GMC-I Messtechnik GmbH", Германия
Срок действия реестра: 22.01.2024
73807-19
73807-19
2019
"HT ITALIA S.r.l.", Италия
Срок действия реестра: 22.01.2029
71287-18
71287-18
2018
"Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Yokogawa Manufacturing Corporation Kofu Factorу", Япония
Срок действия реестра: 01.06.2028
70278-18
70278-18
2018
"KoCoS Messtechnik AG", Германия
Срок действия реестра: 26.01.2023
