| Номер в госреестре | 75840-19 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | ZNA26, ZNA43 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные ZNA26, ZNA43 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.
Принцип действия анализаторов цепей векторных ZNA26, ZNA43 основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам с помощью гетеродинных приемников, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью направленных ответвителей. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.
В анализаторах цепей векторных ZNA26, ZNA43 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.
Анализаторы цепей векторные ZNA26, ZNA43 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows.
Результаты измерений выводятся на экран дисплея приборов в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZNA26, ZNA43 обеспечивают подключение по интерфейсам LAN и GPIB.
Анализаторы цепей векторные ZNA26, ZNA43 отличаются количеством измерительных портов, диапазоном частот, типом выходных разъемов и имеют следующие опции:
B4 - опция генератора опорной частоты повышенной точности;
B5 - опция второго встроенного гетеродина;
B26 - опция прямого доступа к промежуточной частоте (ПЧ);
В91 - опция платы синхронизации;
В3 - опция 3-го и 4-го источников сигналов для четырехпортовых моделей;
В16 - опция прямого доступа к источникам и приемникам;
B21, В22, В23, В24 - опции внутренних аттенюаторов для встроенного источника сигналов для измерительных портов 1, 2, 3, 4 соответственно;
В31, В32, В33, В34 - опции внутренних аттенюаторов для приемников для измерительных портов 1, 2, 3, 4 соответственно;
В41, В42, В43, В44 - опции встроенных импульсных модуляторов для измерительных портов соответственно;
К1 - опция режима анализатора спектра;
К4 - опция произвольной настройки частот источников и приемников;
К7 - опция измерения на импульсных сигналах;
K17 - опция полосы пропускания приемника 30 МГц;
K19 - опция разрешения установки частоты 1 мГц;
ZN-Z235/ ZN-Z229/ ZN-Z240 - наборы калибровочных мер.

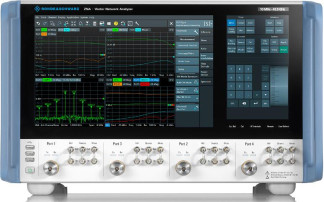

Общий вид анализаторов цепей векторных ZNA26, ZNA43, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа
Программное обеспечение «FW ZNA» предназначено только для управления режимами работы анализаторов цепей векторных ZNA26, ZNA43, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW ZNA» предназначено только для работы с анализаторами цепей векторными ZNA26, ZNA43 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных ZNA26, ZNA43 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW ZNA |
| Номер версии (идентификационный номер) ПО | не ниже 1.80 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Диапазон частот, Гц | ZNA26 | от 1107 до 26,5109 |
| ZNA43 | от 1107 до 43,5 • 109 | |
| Тип разъема | ZNA26 | 3,5 мм «вилка» |
| ZNA43 | 2,92 или 2,4 мм «вилка» | |
| Количество измерительных портов | 2 или 4 | |
| Номинальное значение частоты опорного генератора, МГц | 10 | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора 5оп | штатно | ±110-6 |
| опция B4 | ±110-7 | |
| Диапазон полос пропускания, Гц | штатно | от 1 до 1,5 106 |
| опция K17 | от 1 до 3 107 | |
| Разрешение установки частоты синтезатора, Гц | штатно | 1 |
| опция K19 | 0,001 | |
| Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее | от 10 до 30 МГц включ. | 86 |
| св. 30 до 100 МГц включ. | 103 | |
| св. 100 до 500 МГц включ. | 117 | |
| св. 500 МГц до 1 ГГц включ. | 126 | |
| св. 1 до 16 ГГц включ. | 127 | |
| св. 16 до 20 ГГц включ. | 125 | |
| св. 20 до 30 ГГц включ. | 121 | |
| св. 30 до 40 ГГц включ. | 115 | |
| св. 40 до 43,5 ГГц | 103 | |
| 1 | 2 | 3 | |||
| Диапазон установки уровня выходной мощности в диапазонах частот, дБ (1 мВт) | штатно | от 10 МГц до 16 ГГц включ. | от -80 до +15 | ||
| св. 16 до 20 ГГц включ. | от -80 до +13 | ||||
| св. 20 до 25 ГГц включ. | от -80 до +11 | ||||
| св. 25 до 30 ГГц включ. | от -80 до +8 | ||||
| св. 30 до 40 ГГц включ. | от -80 до +6 | ||||
| св. 40 до 43,5 ГГц | от -80 до +4 | ||||
| опции B21, В22, В23, В24 | от 10 МГц до 16 ГГц включ. | от -120 до +14 | |||
| св. 16 до 20 ГГц включ. | от -120 до +11 | ||||
| св. 20 до 25 ГГц включ. | от -80 до +9 | ||||
| св. 25 до 30 ГГц включ. | от -80 до +6 | ||||
| св. 30 до 40 ГГц включ. | от -80 до +3 | ||||
| св. 40 до 43,5 ГГц | от -80 до 0 | ||||
| Пределы допускаемой относительной погрешности установки уровня мощности -10 дБ (1 мВт), в диапазоне частот, дБ | от 10 МГц до 26,5 ГГц включ. | ±2 | |||
| св. 26,5 до 43,5 ГГц | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений уровня мощности -10 дБ (1 мВт), в диапазоне частот, дБ | от 10 МГц до 30 ГГц включ. | ±1,5 | |||
| св. 30 до 40 ГГц включ. | ±2 | ||||
| св. 40 до 43,5 ГГц | ±2,5 | ||||
| Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более | от 10 до 30 МГц включ. | -77 | |||
| св. 30 до 100 МГц включ. | -97 | ||||
| св. 100 до 500 МГц включ. | -107 | ||||
| св. 0,5 до 30 ГГц включ. | -120 | ||||
| св. 30 до 40 ГГц включ. | -115 | ||||
| св. 40 до 43,5 ГГц | -105 | ||||
| Среднеквадратическое значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 100 кГц, в диапазоне частот, дБ/градус, не более | модуль | фаза | |||
| от 10 до 20 МГц включ. | 0,5 | 3 | |||
| св. 20 до 50 МГц включ. | 0,2 | 1 | |||
| св. 50 до 100 МГц включ. | 0,05 | 0,3 | |||
| св. 100 до 500 МГц включ. | 0,02 | 0,1 | |||
| св. 0,5 до 20 ГГц включ. | 0,005 | 0,04 | |||
| св. 20 до 40 ГГц включ. | 0,008 | 0,06 | |||
| св. 40 до 43,5 ГГц | 0,03 | 0,2 | |||
| Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по наборам ZN-Z235, ZN-Z229, в зависимости от модуля коэффициента отражения, дБ/градус, в диапазоне частот | от 10 МГц до 26,5 ГГц включ. | модуль | фаза | ||
| 0 дБ | 0,25 | 3 | |||
| -15 дБ | 0,8 | 5,5 | |||
| -25 дБ | 2,2 | 16,5 | |||
| -35 дБ | 6,5 | 50 | |||
| св. 26,5 ГГц до 40 ГГц | модуль | фаза | |||
| 0 дБ | 0,4 | 4 | |||
| -15 дБ | 1,1 | 7,6 | |||
| -25 дБ | 2,9 | 24 | |||
| -35 дБ | 7,5 | 54 | |||
| 1 | 2 | 3 | ||
| Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи в диапазоне модулей коэффициента передачи от -50 до 0 дБ при уровне источника 0 дБ (1мВт), дБ/градус, в диапазоне частот | модуль | фаза | ||
| от 200 МГц до 26,5 ГГц включ. | 0,1 | 1,7 | ||
| св. 26,5 ГГц до 40 ГГц | 0,15 | 3 | ||
| Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по наборам мер уровня вторичного эталона по ГОСТ 8.813-2013 в соответствии с МИ 3411-2013 в зависимости от модуля коэффициента отражения, дБ/градус, в диапазоне частот | от 10 МГц до 8 ГГц включ. | модуль | фаза | |
| 0 дБ | 0,13 | 0,9 | ||
| -15 дБ | 0,2 | 1,4 | ||
| -25 дБ | 0,5 | 3,5 | ||
| -35 дБ | 1,5 | 10,5 | ||
| св. 8 до 18 ГГц включ. | модуль | фаза | ||
| 0 дБ | 0,2 | 1,2 | ||
| -15 дБ | 0,3 | 2,0 | ||
| -25 дБ | 0,8 | 5,5 | ||
| -35 дБ | 2,2 | 17 | ||
| св. 18 до 26,5 ГГц включ. | модуль | Фаза | ||
| 0 дБ | 0,25 | 1,8 | ||
| -15 дБ | 0,45 | 2,9 | ||
| -25 дБ | 1,1 | 7,7 | ||
| -35 дБ | 3 | 24 | ||
| св. 26,5 до 40 ГГц | модуль | Фаза | ||
| 0 дБ | 0,35 | 2,2 | ||
| -15 дБ | 0,55 | 3,7 | ||
| -25 дБ | 1,4 | 10 | ||
| -35 дБ | 3,6 | 31 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +28 от 40 до 90 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -20 до +60 не более 90 |
| Масса, кг, не более | 30 |
| Габаритные размеры (ширинахвысотахглубина), мм | 462 х 285 х 462 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 550 |
| Время прогрева, мин | 30 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов цепей векторных ZNA26, ZNA43 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный | ZNA26 или ZNA43 | 1 шт. |
| Опция генератора опорной частоты повышенной точности; | B4 | по отдельному заказу |
| Опция второго встроенного гетеродина | B5 | по отдельному заказу |
| Опция прямого доступа к ПЧ | В26 | по отдельному заказу |
| Опция платы синхронизации | В91 | по отдельному заказу |
| Опция 3-го и 4-го источника сигналов для четырехпортовых моделей | В3 | по отдельному заказу |
| Опция прямого доступа к источникам и приемникам | В16 | по отдельному заказу |
| Опции внутренних аттенюаторов для встроенного источника сигналов | B21, В22, В23, В24 | по отдельному заказу |
| Опции внутренних аттенюаторов для приемников | B31, В32, В33, В34 | по отдельному заказу |
| Опции встроенных импульсных модуляторов | B41, В42, В43, В44 | по отдельному заказу |
| Опция режима анализатора спектра | К1 | по отдельному заказу |
| Опция произвольной настройки частот источников и приемников | К4 | по отдельному заказу |
| Опция измерения на импульсных сигналах | К7 | по отдельному заказу |
| Опция полосы пропускания приемника 30 МГц | К17 | по отдельному заказу |
| Опция разрешения установки частоты 1 мГц | К19 | по отдельному заказу |
| Набор калибровочных мер | ZN-Z235 | по отдельному заказу |
| Набор калибровочных мер | ZN-Z229 | по отдельному заказу |
| Набор калибровочных мер | ZN-Z240 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5930-441-2019 | 1 экз. |
осуществляется по документу РТ-МП-5930-441-2019 «ГСИ. Анализаторы цепей векторные ZNA26, ZNA43. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 мая 2019 г. Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- ваттметр поглощаемой мощности NRP50Т (регистрационный номер в Федеральном информационном фонде 69958-17);
- анализатор спектра FSVA40 (регистрационный номер в Федеральном информационном фонде 65097-16);
- набор мер коэффициентов передачи и отражения ZV-Z235 (регистрационный номер в Федеральном информационном фонде 52112-12);
- набор мер коэффициентов передачи и отражения ZV-Z229 (регистрационный номер в Федеральном информационном фонде 56592-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
