| Номер в госреестре | 75847-19 |
| Наименование СИ | Система автоматизированная информационно-измерительная |
| Обозначение типа СИ | АИИС-37-04 |
| Изготовитель | Филиал ПАО "ОДК-Сатурн" - Омское Моторостроительное КБ, г.Рыбинск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная АИИС-37-04 (далее по тексту - ИС) предназначена для измерений и контроля параметров компрессоров, узлов авиационных двигателей и стендовых систем: виброускорения (виброскорости), давления газа (воздуха) и жидкостей, массового расхода топлива, напряжения и силы постоянного тока, относительной влажности воздуха, силы от тяги двигателей, температуры, частоты вращения.
Принцип действия ИС основан на преобразовании измеряемых параметров датчиками в соответствующие электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации в персональный компьютер для дальнейшей визуализации, оценки и хранения.
ИС имеет модульную конструкцию и представляет собой информационноизмерительную систему с централизованным управлением и распределенной функцией измерений.
ИС состоит из восьми модулей, включающих в себя соответствующие измерительные каналы (ИК):
- модуль измерений динамических параметров (МИДИ);
- модуль измерений выходных электрических сигналов датчиков двигателей и каналов телеметрии (МИВС);
- модуль измерений температуры (МИТ);
- модуль измерений параметров окружающей среды (МИПОС);
- модуль измерений давления (МИД);
- модуль измерений массового расхода топлива (МИРТ);
- модуль измерений силы от тяги двигателя (МИС);
- модуль измерений частоты вращения ротора (МИЧВР).
Часть ИК не содержит датчиков (первичных преобразователей), которые поставляются в составе испытываемого изделия и подсоединяются к ИС только на период испытаний (МИВС и МИЧВР).
ИК МИДП состоит из следующих элементов:
- вибропреобразователь АВС136 (рег. №10533-86);
- модуль МС-201+МР-07 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИВС состоят из следующих элементов:
- модули MC-227С2, MC-227K1, MC-227U1, MC-227U2 комплекса измерительновычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИТ состоят из следующих элементов:
- термометры сопротивления ТСП 9203 (рег. №14238-94);
- термометр сопротивления платиновый П по ГОСТ 6651-2009;
- термопары с НСХ ТХА(К), ТХК^) по ГОСТ Р 8.585-2001;
- модуль MC-227R3 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- комплекс измерительный магистрально-модульный MIC-140/96 (рег. №46517-11);
- персональный компьютер.
ИК МИПОС состоят из следующих элементов:
- преобразователь измерительный температуры и влажности ИПТВ-206/М3-03 (рег. №16447-08);
- преобразователь давления измерительный RPT 410 (рег. №40258-08);
- модули МС-227С2, МС-451+МЕ-401 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИД состоят из следующих элементов:
- датчики давления Метран-100 (рег. №22235-08);
- датчики давления Метран-55 (рег. №18375-08);
- преобразователи давления измерительные DMP 331, DMP 333 (рег. №56795-14);
- модуль МС-227С2 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИРТ состоит из следующих элементов:
- расходомер массовый Promass 83F (рег. №15201-07);
- модуль МС-227С2 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИС состоят из следующих элементов:
- датчик силоизмерительный тензорезисторный С2 (рег. №19759-05);
- преобразователь весоизмерительный ТВ-003/05Д (рег. №37794-08)
- динамометрическая платформа, установленная на упругих лентах сжатия, работающих при незапущенном двигателе на сжатие;
- стендовое градуировочное устройство;
- модуль МС-227С2 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИЧВР состоит из следующих элементов:
- модуль МС-451+МЕ-401 комплекса измерительно-вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
Полный перечень и состав ИК ИС представлен в таблице 2.

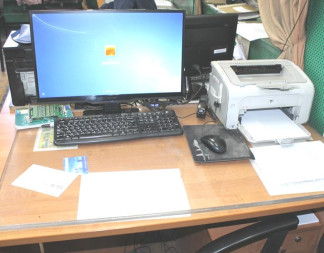

Общий вид автоматизированного рабочего места оператора, место нанесения знака утверждения типа представлены на рисунке 1.
Общий вид приборной стойки представлен на рисунке 2.
Защита от несанкционированного доступа к компонентам ИС обеспечивается:
- пломбировкой MIC-036R (схема пломбировки представлена на рисунке 3);
- пломбировкой MIC-140/96 (схема пломбировки представлена на рисунке 4).
Программное обеспечение ИС состоит из общего и функционального программного обеспечения (далее по тексту - ПО).
Общее ПО представлено операционной системой Windows 7 «Pro» (64-разрядная).
Функциональное ПО представлено программой управления комплексами MIC «Recorder», которая обеспечивает выполнение следующих функций:
- сбор и обработка данных результатов измерений параметров компрессоров;
- сбор и обработка данных состояния технологических устройств;
- визуализация и оценка полученной измерительной информации;
- мониторинг управления испытанием;
- технологическая блокировка и защита;
- логическое управление;
- хранение результатов измерений.
Метрологически значимой частью функционального ПО «Recorder» является метрологический модуль scales.dll.
Влияние ПО учтено при нормировании метрологических характеристик ИС.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163* |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Примечание - В случае обновления операционной системы или версии функционального ПО, цифровой идентификатор уточняется, действительное значение записывается в формуляр. | |
Таблица 2 - Метрологические характеристики и состав ИК
| № ИК | Состав ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервалов погрешности измерений при доверительной вероятности P = 0,95 | ||
| ПП, МХ | Модуль MIC, МХ | основ ной | дополни тельной | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | АВС034-02: от 0 до 50 мм/с 5: ±10 % | MC-201+MP-07: 5: ±2,0 % | Вибрация двигателя | от 0,1 до 500 м/с2 | от 0 до 50 мм/с | 5: ±12 % | 5: ±2 % |
| 2 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение датчика частоты вращения | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 3 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение датчика давления воздуха за КВД | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 4 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение канала телеметрии температуры выходящих газов | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 5 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение канала телеметрии положения дозатора | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 6 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение канала телеметрии температуры воздуха за КНД | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 7 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Напряжение управляющего сигнала | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 8 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение датчика импульсов | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 9-12 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение дискретных команд запуска КРД | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 13 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение положения иглы дозатора | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ±0,10 | у(ВПИ): ±0,15 |
| 14 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Напряжение управляющего сигнала | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ±0,10 | у(ВПИ): ±0,15 |
| 15 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Напряжение сигналов 1 группы | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 16 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Напряжение сигналов 2 группы | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 17 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение 1 канала телеметрии БВПР | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ±0,10 | у(ВПИ): ±0,15 |
| 18 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Выходное напряжение 2 канала телеметрии БВПР | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ±0,10 | у(ВПИ): ±0,15 |
| 19 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Напряжение БП стендовый +6 В БВПР | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 20 | - | MC-227U2: от 0 до 100 В; у(ДИ): ±0,08 % | Напряжение 1 к БВПР +27 В | от 0 до 35 В | от 0 до 35 В | у(ВПИ): ±0,25 | у(ВПИ): ±0,30 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 21 | - | MC-227U2: от 0 до 100 В; у(ДИ): ±0,08 % | Напряжение 2 к БВПР +27В | от 0 до 35 В | от 0 до 35 В | у(ВПИ): ±0,25 | у(ВПИ): ±0,30 |
| 22 | - | MC-227U2: от 0 до 100 В; у(ДИ): ±0,08 % | Напряжение «Г енератор Г отов»1 | от 0 до 30 В | от 0 до 30 В | у(ВПИ): ±0,30 | у(ВПИ): ±0,35 |
| 23 | - | MC-227U2: от 0 до 100 В; у(ДИ): ±0,08 % | Напряжение «Генератор Готов»2 | от 0 до 30 В | от 0 до 30 В | у(ВПИ): ±0,30 | у(ВПИ): ±0,35 |
| 24 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Температура воздуха на входе КВД | от 0 до 6,5 В | от 200 до 500 К | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 25 | - | MC-227R1: от -10 до +68 мВ; у(ДИ): ±0,08 % | Ток загрузки 1 канала БВПР-3 | от 0 до 68 мВ | от 0 до 180 А | у(ВПИ): ±0,15 | у(ВПИ): ±0,15 |
| 26 | - | MC-227R1: от -10 до +68 мВ; у(ДИ): ±0,08 % | Ток возбуждения | от 0 до 57 мВ | от 0 до 15 А | у(ВПИ): ±0,15 | у(ВПИ): ±0,15 |
| 27 | - | MC-227R1: от -10 до +68 мВ; у(ДИ): ±0,08 % | Ток загрузки 2 канала БВПР-3 | от 0 до 68 мВ | от 0 до 90 А | у(ВПИ): ±0,15 | у(ВПИ): ±0,15 |
| 28 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Расход, положения дозатора | от 0 до 6,5 В | от 0 до 450 кг/ч | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 29 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Давление | от 0 до 6,5 В | от 0 до 1,8 МПа (от 0 до 18 кгс/см2) | у(ВПИ): ±0,15 | у(ВПИ): ±0,20 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 30 | ТСП 9203: от -50 до +150 °С; 100П; КД А | MC-227R3: от 0 до 200 Ом; у(ДИ): ±0,08 % | Температура потока на входе в РЛК №1 | от -50 до +150°С (от 223 до 423 К) | от -50 до +150°С (от 223 до 423 К) | А: ±1,0 °С (±1,0 К) | А: ±0,5 °С (±0,5 К) |
| 31 | ТСП 9203: от -50 до +150 °С; 100П; КД А | MC-227R3: от 0 до 200 Ом; у(Дп): ±0,08 % | Температура потока на входе в РЛК №2 | от -50 до +150°С (от 223 до 423 К) | от -50 до +150°С (от 223 до 423 К) | А: ±1,0 °С (±1,0 К) | А: ±0,5 °С (±0,5 К) |
| 32 | ТСП 9203: от -50 до +150 °С; 100П; КД А | MC-227R3: от 0 до 200 Ом; у(Дп): ±0,08 % | Температура потока на входе в РЛК №3 | от -50 до +150°С (от 223 до 423 К) | от -50 до +150°С (от 223 до 423 К) | А: ±1,0 °С (±1,0 К) | А: ±0,5 °С (±0,5 К) |
| 33 | ТСП 9203: от -50 до +150 °С; 100П; КД А | MC-227R3: от 0 до 200 Ом; у(Дп): ±0,08 % | Температура потока на входе в РЛК №4 | от -50 до +150°С (от 223 до 423 К) | от -50 до +150°С (от 223 до 423 К) | А: ±1,0 °С (±1,0 К) | А: ±0,5 °С (±0,5 К) |
| 34 | ТСП 9203: от -50 до +150 °С; 100П; КД А | MC-227R3: от 0 до 200 Ом; у(Дп): ±0,08 % | Температура топлива | от -50 до +150°С (от 223 до 423 К) | от -50 до +150°С (от 223 до 423 К) | А: ±1,0 °С (±1,0 К) | А: ±0,5 °С (±0,5 К) |
| 35 | RPT-410F: от 60 до 110 кПа; А: ±100 Па | MC-451+МЕ-401: от 0,01 до 5000 Гц; 5: ±0,01 % | Атмосферное давление | от 60 до 110 кПа | от 60 до 110 кПа | А: ±125 Па | А: ±5 Па |
| 36 | Метран-100-ДД-1410: от 0 до 250 Па; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Перепад давлений между полным давлением на входе в РЛК и атмосферным | от 0 до 100 Па (от 0 до 10 кгс/м2) | от 0 до 100 Па (от 0 до 10 кгс/м2) | у(ВПИ): ±0,75 | у(ВПИ): ±0,50 |
| 37 39 | Метран-100-ДД-1430: от 0 до 16 кПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Перепад давлений между атмосферным и статическим в мерном сечении РЛК | от 2 до 15 кПа (от 20 до 1500 кгс/м2) | от 2 до 15 кПа (от 20 до 1500 кгс/м2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,50 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 40 | Метран-100-ДД-1410: от 0 до 400 Па; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Перепад давлений между атмосферным и давлением окружающей среды (в боксе, в районе среза сопла) | от 0 до 400 Па (от 0 до 40 кгс/м2) | от 0 до 400 Па (от 0 до 40 кгс/м2) | у(ВПИ): ±0,50 | у(ВПИ): ±0,20 |
| 41 42 | Метран-100-ДД-1411: от 0 до 1000 Па; у(ВПИ): ±0,15 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Перепад статических давлений вдоль мерной проставки | от 0 до 1000 Па (от 0 до 100 кгс/м2) | от 0 до 1000 Па (от 0 до 100 кгс/м2) | у(ВПИ): ±0,25 | у(ВПИ): ±0,25 |
| 43 45 | Метран-100-ДД-1430: от 0 до 25 кПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Перепад между полным и статическим давлением в мерном сечении проставки | от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) | от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,25 |
| 46 | Метран-100-ДД-1422: от 0 до 60 кПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Статическое давление в мерном сечении проставки | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,30 |
| 47 | Метран-100-ДД-1422: от 0 до 60 кПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Полное давление в мерном сечении проставки | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,30 |
| 48 | Метран-100-ДИ-1141: от 0 до 250 кПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление воздуха за вентилятором | от 30 до 200 кПа (от 0,3 до 2,0 кгс/см2) | от 30 до 200 кПа (от 0,3 до 2,0 кгс/см2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,30 |
| 49 | Метран-100-ДИ-1151: от 0 до 1,6 МПа; у(ВПИ): ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление воздуха за КВД | от 400 до 1600 кПа (от 4 до 16 кгс/см2) | от 400 до 1600 кПа (от 4 до 16 кгс/см2) | у(ВПИ): ±0,20 | у(ВПИ): ±0,30 |
| 50 | Метран-100-ДИВ-1341: от -50 до +50 кПа; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление в маслобаке | от -50 до +50 кПа (от -0,5 до +0,5 кгс/см2) | от -50 до +50 кПа (от -0,5 до +0,5 кгс/см2) | у(ВПИ): ±1,80 | у(ВПИ): ±2,20 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 51 | DMP 331: от 0 до 1,6 МПа; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление масла на входе | от 0 до 1200 кПа (от 0 до 12 кгс/см2) | от 0 до 1200 кПа (от 0 до 12 кгс/см2) | у(ВПИ): ±0,50 | у(ВПИ): ±0,20 |
| 52 | Метран-55-ДМП- 333: от 0 до 16 МПа; у(ВПИ): ±0,5 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Избыточное давление воздуха (газа) на входе в пусковое сопло | от 0 до 15 МПа (от 0 до 150 кгс/см2) | от 0 до 15 МПа (от 0 до 150 кгс/см2) | у(ВПИ): ±0,70 | у(ВПИ): ±0,30 |
| 53 | Метран-55-ДМП- 331: от 0 до 1,0 МПа; у(ВПИ): ±0,5 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление воздуха на входе в систему обдува маслобака | от 0 до 600 кПа (от 0 до 6 кгс/см2) | от 0 до 600 кПа (от 0 до 6 кгс/см2) | у(ВПИ): ±1,10 | у(ВПИ): ±0,40 |
| 54 | Метран-55-ДИВ- 535: от -60 до 500 кПа; у(ВПИ): ±0,5 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Избыточное давление топлива на входе в изделие | от 0 до 400 кПа (от 0 до 4 кгс/см2) | от 0 до 400 кПа (от 0 до 4 кгс/см2) | у(ВПИ): ±0,80 | у(ВПИ): ±1,40 |
| 55 | Метран-55-ДМП- 331: от 0 до 1,0 МПа; у(ВПИ): ±0,5 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление пускового топлива | от 0 до 10,20 кгс/см2 | от 0 до 10,20 кгс/см2 | у(ВПИ): ±0,80 | у(ВПИ): ±1,40 |
| 56 | DMP 331 от 0 до 2500 кПа; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление топлива перед форсункой | от 0 до 2500 кПа (от 0 до25 кгс/см2) | от 0 до 2500 кПа (от 0 до25 кгс/см2) | у(ВПИ): ±0,40 | у(ВПИ): ±0,20 |
| 57 | Promass 83 F от 0 до 450 кг/ч 5: ±0,10 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Расход топлива | от 0 до 450 кг/ч | от 0 до 450 кг/ч | у(ВПИ): ±0,20 | у(ВПИ): ±0,15 |
| 58 | С2: до 0,5 т; КТ 0,1 ТВ-003/05Д: А: ± 0,40 мкВ/В | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Сила тяги с наддувом | представлены в таблице 3 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 59 | С2: до 0,5 т; КТ 0,1 ТВ-003/05Д: А: ± 0,40 мкВ/В | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Сила тяги без наддува | представлены в таблице 3 | |||
| 60 79 | ТХК(Ь): от -20 до +100 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура воздуха на входе двигателя | от -20 до +100°С (от 253 до 373 К) | от -20 до +100°С (от 253 до 373 К) | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 80 | ТХА(К): от +200 до +900 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура | от +200 до +900 °С | от +200 до +900 °С | А: ±7,0 °С (±7,0 К) | А: ±0,2 °С (±0,2 К) |
| 81 | ТХА(К): от +200 до +1100 °С; КД 2 | MIC-140/96: от -200 до +1372 °С; А: ±0,5 °С | Температура | от +200 до +1100 °С | от +200 до +1100 °С | А: ±9,0 °С (±9,0 К) | А: ±0,2 °С (±0,2 К) |
| 82 | ТХК(L): от -50 до +250 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура воздуха обдува маслоблока | от -50 до +250 °С | от -50 до +250 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 83 | ТХК(Ь): от -50 до +250 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура масла на входе | от -50 до +250 °С | от -50 до +250 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 84 | ТХК(L): от +100 до +350 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура масла на выходе задней опоры | от +100 до +350 °С | от +100 до +350 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 85 | ТХК(L): от +100 до +350 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура масла фильтра откачки | от +100 до +350 °С | от +100 до +350 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 86 | ТХК(L): от +100 до +350 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура масла корпуса приводов | от +100 до +350 °С | от +100 до +350 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 87 | - | MC-451+МЕ-401: от 0,01 до 5000 Гц; 5: ±0,01 % | Частота вращения ротора КВД | от 100 до 60000 мин-1 | от 100 до 60000 мин-1 | 5: ±0,01 % | 5: ±0,01 % |
| 88 | ТХК(Ь): от -50 до +100 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Температура воздуха в боксе | от -50 до +100°С | от -50 до +100°С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 89 | ИПТВ-206/М3-03: от 0 до 100 %; А: ±2 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Относительная влажность в боксе | от 0 до 100 % | от 0 до 100 % | А: ±2,5 % | А: ±1,5 % |
| 90 | ИПТВ-206/М3-03: от -40 до +110 °С; А: ±0,4 °С | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Температура с датчика влажности в боксе | от -40 до +110°С | от -40 до +110°С | А: ±0,60 °С | А: ±0,30 °С |
| 91 | DMP 333 от 0 до 40 МПа; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление в баллонах высокого давления | от 0 до 20 МПа (от 0 до 200 кгс/см2) | от 0 до 20 МПа (от 0 до 200 кгс/см2) | у(ВПИ): ±0,70 | у(ВПИ): ±0,30 |
| 92 | DMP 333 от 0 до 40 МПа; у(ВПИ): ±0,25 % | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Давление баллонов на Эквиваленте | от 0 до 20 МПа (от 0 до 200 кгс/см2) | от 0 до 20 МПа (от 0 до 200 кгс/см2) | у(ВПИ): ±0,70 | у(ВПИ): ±0,30 |
| 93 100 | - | MC-227C2: от 0 до 20 мА; у(ДИ): ±0,08 % | Дополнительный канал для измерения показаний с приборов, имеющих выход в мА | от 0 до 20 мА | от 0 до 20 мА | у(ВПИ): ±0,08 | у(ВПИ): ±0,10 |
| 101 104 | TXA(K): от +200 до +1100 °С; КД 2 | MIC-140/96: от -200 до +1372 °С; А: ±0,5 °С | Дополнительный канал для измерения показаний с термопар | от +200 до +1100 °С | от +200 до +1100 °С | А: ±9,0 °С (±9,0 К) | А: ±0,2 °С (±0,2 К) |
| 105 113 | TXK(L): от -40 до +350 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Дополнительный канал для измерения показаний с термопар | от -40 до +350 °С | от -40 до +350 °С | А: ±3,0 °С (±3,0 К) | А: ±0,2 °С (±0,2 К) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 114 121 | ТХК(Ь): от +350 до +800 °С; КД 2 | MIC-140/96: от -200 до +800 °С; А: ±0,5 °С | Дополнительный канал для измерения показаний с термопар | от +350 до +800 °С | от +350 до +800 °С | А: ±5,0 °С (±5,0 К) | А: ±0,2 °С (±0,2 К) |
| 122 126 | - | MC-227U1: от 0 до 10 В; у(ДИ): ±0,08 % | Дополнительный канал для измерения показаний с приборов, имеющих выход в В | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ±0,10 | у(ВПИ): ±0,15 |
| 127 131 | - | MC-227U2: от 0 до 100 В; у(ДИ): ±0,08 % | Стендовые дискретные команды | от 0 до 35 В | от 0 до 35 В | у(ВПИ): ±0,25 | у(ВПИ): ±0,30 |
| Примечания: 1 В таблице приняты следующие условные обозначения: ИК - измерительный канал; МХ - метрологические характеристики; А - пределы допускаемой абсолютной погрешности измерений; 5 - пределы допускаемой относительной погрешности измерений; у(ВПИ) - пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений; у(ДИ) - пределы допускаемой приведенной (к диапазону измерений) погрешности измерений; КД - класс допуска по ГОСТ 6651-2009 или ГОСТ 6616-94; КВД - компрессор высокого давления. КНД - компрессор низкого давления; БВПР - блок выпрямления и преобразования; РЛК - расходомерный лемнискатный коллектор. 2 Дополнительная погрешность измерений нормирована для рабочих условий эксплуатации и обусловлено только измерением температуры окружающего воздуха в кабине оператора от нормальной (20±5) °С. 3 Значение СКЗ виброскорости ИК 1 V, мм/с, определяется по формуле: а q v = —-■ io3 где a - СКЗ виброускорения, м/с2; f - частота колебаний, Гц. 4 В качестве ПП ИК 25-27 следует применять измерительные шунты по ГОСТ 8042-93 класса точности 0,5. 5 ИК 132-173 предназначены для фиксации дискретных команд и отображения параметров работы комплексного регулятора давления | |||||||
| Наименование характеристики | Значение |
| Количество ИК | 2 |
| Диапазон измерений силы от тяги двигателя, кгс | от 0 до 400 |
| Пределы допускаемой приведенной (к 0,5 Rmax) погрешности измерений силы от тяги двигателя в диапазон от 0 до 0,5Rmax включ., % | ±0,4 |
| Пределы допускаемой относительной погрешности измерений силы от тяги двигателя в диапазоне св. 0,5•.Rmax до Rmax, % | ±0,4 |
| Порог реагирования г, кгс | 0,0002Rmax |
| Примечание: Rmax - верхний предел диапазона измерений силы от тяги двигателя, кгс. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа | от +10 до +30 80 от 84,0 до 106,7 |
наносится титульные листы эксплуатационной документации типографским способом и на монитор автоматизированного рабочего места оператора в виде наклейки.
| Таблица 5 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Система автоматизированная информационно-измерительная АИИС-37-04 | - | 1 шт. |
| Руководство оператора | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки | ОЦСМ 066196-2019 МП | 1 экз. |
осуществляется по документу ОЦСМ 066196-2019 МП «ГСИ. Система автоматизированная информационно-измерительная АИИС-37-04. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 25.04.2019 г.
Основные средства поверки:
- в соответствии с нормативными документами на поверку средств измерений, входящих в состав ИС;
- калибратор многофункциональный со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц Fluke 5502E (рег. №55804-13);
- гири класса М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. №2772
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1.. .500) кВ
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. №2091
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.06.2018 г. №1339
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. №256
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Государственная поверочная схема средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля
2018 г. № 1621
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
