| Номер в госреестре | 75848-19 |
| Наименование СИ | Системы мониторинга параметров частичных разрядов |
| Обозначение типа СИ | Pry-Cam Grids |
| Изготовитель | "Prysmian Electronics s.r.l.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга параметров частичных разрядов Pry-Cam Grids (далее - системы) предназначены для измерений максимальной амплитуды повторяющихся частичных разрядов в высоковольтной изоляции при эксплуатации электрооборудования.
Принцип действия системы основан на детектировании высокочастотных сигналов с последующей обработкой сигнала аналого-цифровым преобразователем и его передачей в персональный компьютер (ПК).
Функционально система состоит из:
измерительных датчиков частичного разряда (ЧР), установленных на каждом сетевом компоненте (все соединительные и концевые муфты);
устройства обработки и сбора данных, включая измеритель ЧР, каждое из которых находится рядом с группой из трех муфт, подключенных к трем измерительным датчикам ЧР. Устройство обработки и сбора данных позволяет фиксировать фактические формы импульса частичного разряда с временной разрешающей способностью в несколько наносекунд и накапливать широкий спектр диагностической информации при каждом сборе результатов измерений.
локального сервера, расположенного на одном конце цепи, включая сервер управления и хранения, соответствующего источника бесперебойного питания, оборудование связи и доступ к сети Интернет;
коммуникационной сети, либо основанной на распределенной волоконно-оптической технологии, либо на модемах универсальной системы мобильной связи (UMTS);
сети питания низкого напряжения (НН), выполненной на базе кабеля НН, либо трансформаторов тока в точке снятия замеров.
Измеритель ЧР включает в себя аналого-цифровой преобразователь, поочередно осуществляющий выборку данных по входным каналам для измерений активности частичного разряда.
Датчик ЧР представляет собой электронную схему на полупроводниковой подложке (кристалл кремния) в защитном резиновом покрытии. Датчик предназначен для регистрации активности ЧР в изоляции электрооборудования.
Датчики ЧР используются в двух модификациях: Pry-Cam Wings и HFCT (опция), различающихся между собой конструктивным исполнением, зависящим от электрооборудования, на котором они устанавливаются. Датчики стационарно устанавливаются по одному на каждую фазу, как можно ближе к контролируемому оборудованию для достижения максимальной чувствительности. Для улучшения качества выделения шумов датчики устанавливаются направленно или дифференцированно в зависимости от конструкции оборудования. Датчик имеет один измерительный выход.
Процесс отделения шума происходит на основе фильтрации импульсов частичных разрядов по частотному наполнению и форме импульса.
Система производит периодические измерения амплитуды частичного разряда, которые анализируются и хранятся на местном уровне и могут быть дополнительно отправлены на удаленный сервер.
Система контроля автоматически анализирует каждое измерение и может отправлять аварийный сигнал при обнаружении аномальных условий. Доступны удаленный обзор и управление с любого места через Интернет-соединение, что позволяет производить удаленную диагностику.
Система снабжена защитой от перенапряжения.

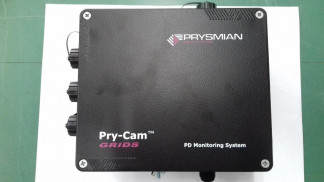

Общий вид систем мониторинга параметров частичных разрядов Pry-Cam Grids и измерительных датчиков с указанием мест пломбировки и местом нанесения знака поверки приведён на рисунках 1, 2, 3.
Схема функционирования системы мониторинга параметров частичных разрядов Pry-Cam Grids приведена на рисунке 4.
| Место пломбировки | Место нанесения знака | |
| поверки |
Системы мониторинга параметров частичных разрядов Pry-Cam Grids имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение - внутренняя программа микропроцессора для обеспечения нормального функционирования системы. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с системы, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».Таблица 1 - Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внешнего ПО | PDiscover |
| Номер версии (идентификационный номер) внешнего ПО | Version 3.5.5 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений максимальной амплитуды напряжения повторяющихся частичных разрядов, В | от 0,010 до 2,000 |
| Пределы допускаемой относительной погрешности измерений максимальной амплитуды напряжения повторяющихся частичных разрядов, % | ±25 |
| Полоса пропускания, МГц | от 0,1 до 70,0 |
| Количество измерительных датчиков | 3 |
| Количество измерительных каналов | 3 |
| Входная емкость датчика, пФ | 850 |
| Входное напряжение измерительного датчика, кВ | до 20 |
| Номинальная частота входного напряжения, Гц | 50 или 60 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 110 до 230 |
| - номинальная частота переменного тока, Гц | 50 или 60 |
| Габаритные размеры, мм: | |
| а) датчиков: | |
| - высота | 15±5 |
| - ширина | 40±5 |
| - длина | 155±5 |
| б) устройства обработки и сбора данных, включая измеритель | |
| ЧР | |
| - высота | 93±5 |
| - ширина | 215±5 |
| - длина | 250±5 |
| Масса, кг, не более: | |
| - устройства обработки и сбора данных, включая измеритель ЧР | 3,0 |
| - датчика со штатным кабелем | 0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от -25 до +70 |
| - относительная влажность воздуха при температуре +25 °С, | |
| %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом, на лицевую панель блока обработки и сбора данных - в виде наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Системы мониторинга параметров частичных разрядов Pry-Cam Grids | - | 1 шт. |
| Кабель измерительный | - | 1 шт. (длина 10 м) |
| Диск с ПО «PDiscover.» | - | 1 шт. |
| Паспорт | 1752018 ПС | 1 экз. |
| Методика поверки | МП 206.1-175-2018 | 1 экз. |
| Руководство по эксплуатации | 1752018 РЭ | 1 экз. |
осуществляется по документу МП 206.1-175-2018 «Системы мониторинга параметров частичных разрядов Pry-Cam Grids. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 ноября 2018 г.
Основные средства поверки:
генератор цифровой сигналов специальной формы AFG-73051 (регистрационный номер в Федеральном информационном фонде 53065-13);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую поверхность блока обработки и сбора данных в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования Техническая документация изготовителя
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
