Датчики весоизмерительные тензорезисторные Уралвес К-Р, 75850-19

Датчики весоизмерительные тензорезисторные «Уралвес К-Р» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75850-19
Наименование СИ	Датчики весоизмерительные тензорезисторные
Обозначение типа СИ	"Уралвес К-Р"
Изготовитель	Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), г. Пермь
Год регистрации	2019
Срок свидетельства	20.08.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - растяжение.

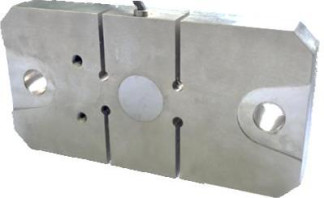

Общий вид датчиков представлен на рисунке 1.

Уралвес К-Р- 16А Уралвес К-Р-16Г Уралвес К-Р- 16К

Обозначение модификаций датчиков имеет вид Уралвес К-Р-Х1 (Х2)-Х3, где: Х1 - условное обозначение исполнения:

20А;

20Г;

16А;

16Г;

16К

Х2 - условное обозначение материала корпуса*:

Н - корпус из нержавеющей стали;

* базовое исполнение корпуса (легированная сталь) не указывается Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:

- класс точности;

- максимальное число поверочных интервалов;

- обозначение вида нагрузки, прикладываемой к датчику;

- торговая марка изготовителя;

- модификация датчика;

- максимальная нагрузка Emax;

- заводской номер;

- предельные значения температуры;

- минимальный поверочный интервал vmin;

- предел допустимой нагрузки Elim;

- знак утверждения типа.

Программное обеспечение

отсутствует.

Технические характеристики

датчиков приведены в таблицах 1 - 6.

Таблица 1 - Метрологические и технические характеристики датчиков

Наименование характеристики	Значение
	Уралвес К-Р-16А	Уралвес К-Р-16К	Уралвес К-Р-16Г	Уралвес К-Р-20А	Уралвес К-Р-20Г
Максимальная нагрузка (Emax), т	0,02; 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 3; 5; 7,5; 10	0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 3; 5	1; 1,5; 2; 5	5; 10; 15; 20	2; 3; 5; 10; 15; 20; 30
Выходной сигнал, мВ/В	2 ±0,002				1,8 ±0,005
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000)	C
Максимальное число поверочных интервалов (nmax)	1000; 2000; 3000
Доля от пределов допускаемой погрешности весов (pLC)	0,7
Классификация по влажности	CH
Входное сопротивление, Ом	400 ±20
Выходное сопротивление, Ом	352 ±5
Минимальный поверочный интервал (vmin)	Emax/10000
Предельные значения температуры, °С	от -30 до +50
Напряжение питания, В	от 5 до 12
Предел допустимой нагрузки (ElimX % от Emax	125

Emax, кг	Г абаритные размеры, мм, не более
Emax, кг	Длина	Ширина	Высота
20, 30, 50, 75, 100, 150, 200, 250, 300, 500, 1000	230	65	25
1500, 2000, 3000, 5000, 7500, 10000	370	90	25

Таблица 3 - Габаритные размеры датчиков модис	жкаций Уралвес К-Р-16К
Emax кг	Г абаритные размеры, мм,		не более
Emax кг	Длина	Ширина	Высота
100, 150, 200, 250, 300, 500, 700, 1000	230	75	25
1500, 2000, 3000, 5000	340	75	35

Таблица 4 - Габаритные размеры датчиков модификаций Уралвес К-Р-16Г

Етахкг	Г абаритные размеры, мм, не более
Етахкг	Длина	Ширина	Высота
1000, 1500, 2000, 5000	355	95	60

Таблица 5 - Габаритные размеры датчиков модификаций Уралвес К-Р-20А

Emax, кг	Г абаритные размеры, мм, не более
Emax, кг	Длина	Ширина	Высота
5000; 10000	295	130	40
15000; 20000	340	130	50
20000	500	190	130

Таблица 6 - Габаритные размеры датчиков модификаций Уралвес К-Р-20Г

Emax, кг	Г абаритные размеры, мм, не более
Emax, кг	Длина	Ширина	Высота
2000; 3000	155	50	40
5000	215	70	65
10000	245	85	65
15000; 20000	310	110	70
30000	355	120	75

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 7 — Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик	—	1 шт.
Паспорт	ВПМ 4273-005.К-Р ПС	1 экз.
Руководство по эксплуатации	ВПМ 4273-005.К-Р РЭ	1 экз. *
* На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
