| Номер в госреестре | 75853-19 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | "Уралвес К-С" |
| Изготовитель | Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), Пермский край, г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные «Уралвес К-С» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

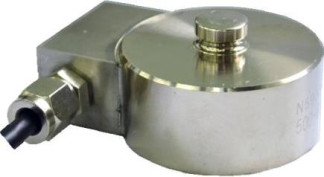

Общий вид датчиков представлен на рисунке 1.
Уралвес К-С-18З
Обозначение модификаций датчиков имеет вид Уралвес К-С-Х1 (Х2)-Х3, где: Х1 - условное обозначение исполнения:
18 М; 18 Д; 18З
Х2 - условное обозначение материала корпуса*:
Н - корпус из нержавеющей стали;
* базовое исполнение корпуса (легированная сталь) не указывается Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- торговая марка изготовителя;
- модификация датчика;
- максимальная нагрузка Emax;
- заводской номер;
- предельные значения температуры;
- минимальный поверочный интервал vmin;
- предел допустимой нагрузки E\im;
- знак утверждения типа.
отсутствует.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 4.
Таблица 1 - Метрологические и технические характеристики датчиков
| Наименование характеристики | Значение | ||
| Уралвес К-С-18Д | Уралвес К-С-18З | Уралвес К-С-18М | |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C | ||
| Максимальное число поверочных интервалов (wmax) | 1000; 2000; 3000 | ||
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | ||
| Классификация по влажности | CH | ||
| Выходной сигнал, мВ/В | 2,0 ±0,02 | 2,85 ±0,2 | 2,0 ±0,02 |
| Входное сопротивление, Ом | 400 ±20 | 1450±10 | 400 ±20 |
| Выходное сопротивление, Ом | 352 ±5 | 1402 ±5 | 352 ±5 |
| Максимальная нагрузка (Emax), т | 10, 15, 20, 25, 30, 40, 50, 60 | 1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47; 68; 100 | 0,05; 0,1; 0,2; 0,5; 1; 2; 3; 5 |
| Минимальный поверочный интервал (vmin) | Emax/10000 | ||
| Предельные значения температуры, °С | от -30 до +50 | ||
| Напряжение питания, В | от 5 до 12 | ||
| Предел допустимой нагрузки (Eum), % от Emax | 125 | ||
Таблица 2 - Габаритные размеры датчиков модификации Уралвес К-С-18Д
| Emax, т | Г абаритные размеры, не более, мм | |
| высота | диаметр | |
| 10, 15, 20, 25, 30, 40, 50, 60 | 150 | 80 |
Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-С-18З
| Emax, т | Г абаритные размеры, не более, мм | |
| высота | диаметр | |
| 1; 2,2; 3,3; 4,7 | 43 | 60 |
| 10; 15; 22 | 50 | 75 |
| 33 | 65 | 95 |
| 47 | 75 | 130 |
| 68 | 85 | 130 |
| 100 | 90 | 150 |
| Emax, т | Г абаритные размеры, не более, мм | |
| высота | диаметр | |
| 0,05; 0,1; 0,2; 0,5; 1 | 30 | 50 |
| 2; 3; 5 | 48 | 90 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 5 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | — | 1 шт. |
| Паспорт | ВПМ 4273-005.К-С ПС | 1 экз. |
| Руководство по эксплуатации | ВПМ 4273-005.К-С РЭ | 1 экз. * |
| * На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе | ||
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4273-005-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-С». Технические условия»
