Анализаторы параметров работы двигателей динамические EXP4000, 75856-19

Анализаторы параметров работы двигателей динамические EXP4000 (далее - анализаторы) предназначены для измерений напряжения и силы переменного тока.
Карточка СИ
Номер в госреестре 75856-19
Наименование СИ Анализаторы параметров работы двигателей динамические
Обозначение типа СИ EXP4000
Изготовитель "Megger Baker Instruments", США
Год регистрации 2019
Срок свидетельства 20.08.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы параметров работы двигателей динамические EXP4000 (далее - анализаторы) предназначены для измерений напряжения и силы переменного тока.

Описание

Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока и последующей их обработке.

Анализаторы имеют возможность проводить оперативную диагностику электродвигателя по следующим параметрам:

-    среднеквадратическое значение напряжения переменного тока;

-    среднеквадратическое значение силы переменного тока;

-    коэффициент несимметрии напряжений;

-    коэффициент искажения синусоидальности кривой напряжения;

-    состояние стержней обмотки ротора;

-    перегрузка по току;

-    коэффициент полезного действия;

-    колебания крутящего момента.

Анализаторы представляют собой переносные смонтированные в кейсе приборы. В состав каждого прибора входит персональный компьютер, который может быть расположен в любом удобном месте (на крышке кейса или рядом с ним).

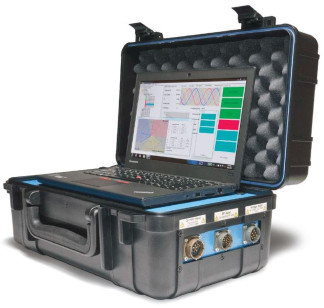

Общий вид анализаторов с указанием места нанесения знака поверки и места пломбирования от несанкционированного доступа представлен на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализаторов и управления интерфейсом.

Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

«Explorer 2.4»

«M.A.T.»

Номер версии (идентификационный номер ПО), не ниже

3.2.0

1.0

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения напряжения переменного тока, В

от 0 до 1000

Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, %

±1

Диапазоны измерений среднеквадратического значения силы переменного тока, А

от 0 до 10 от 0 до 150 от 0 до 1000 от 0 до 3000

Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения силы переменного тока, %

±1

Таблица 3 - Основные технические характеристики анализаторов

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 110 до 250

Потребляемая мощность, В • А, не более

500

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -18 до +38 50

Габаритные размеры (ширинахвысотахдлина), мм, не более

410x200x530

Масса, кг, не более

6,8

Средняя наработка на отказ, ч, не менее

45000

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на переднюю панель анализаторов - методом трафаретной печати.

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор параметров работы двигателей динамический EXP4000

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-084-19

1 экз.

Комплект испытательных проводов

-

1 комплект

Поверка

осуществляется по документу ИЦРМ-МП-084-19 «Анализаторы параметров работы двигателей динамические EXP4000. Методика поверки», утверждённому ООО «ИЦРМ» 07.06.2019 г. Основное средство поверки:

-    калибратор электрической мощности Fluke 6100 А (регистрационный номер в Федеральном информационном фонде 33864-07);

-    трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);

-    мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на корпус анализатора, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация изготовителя

Зарегистрировано поверок 2
Поверителей 2
Актуальность данных 06.12.2024
